Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

árlépcsők - Nyomórugó VD-447

mennyiség	egységár (EUR)
1	18,6200 EUR
2	14,8300 EUR
3	11,1000 EUR
7	9,4000 EUR
17	7,8300 EUR
37	6,8300 EUR
75	6,7200 EUR
125	6,7200 EUR
175	6,7200 EUR
250	6,7200 EUR
350	6,7200 EUR

Nyomórugó Vétel

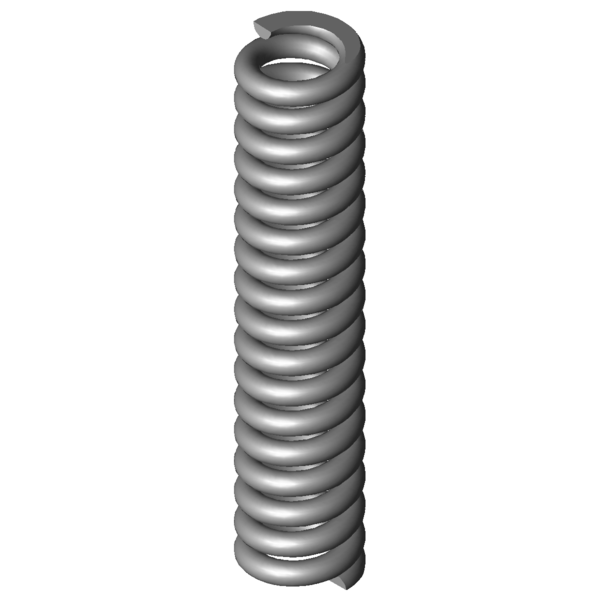

Termékkép Nyomórugó VD-447

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-447

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	10	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dd	28,3	mm	Legnagyobb tüskeátmérő
Dh	51,9	mm	Legkisebb hüvelyátmérő
L0	239	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	139,1	mm	Kitörési hossz
Fn	3949,849	N	Legnagyobb rugóerő statikus terhelésnél
Ln	194,22	mm	A rugó legkisebb hossza statikus terhelésnél
sn	44,78	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	3102,193	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	203,83	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	14,54	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	14,774	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	15,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	88,206	N/mm	Rugóarány
Gew	1365,269	g	A termék tömege
Fntol	435	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	420	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,7	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,57	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AX	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

erő-út-számítás Nyomórugó VD-447

Érdeklődési képlet Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

Érdeklődési képlet Nyomórugó VD-447

Hasonló nyomórugók a Nyomórugó VD-447 Rozsdamentes acél Ø 10 x 40 x 239 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-447	1.4310	10	50	239	3949,849	194,22	44,78	15,5	88,206	100,0 \| 100,0 \| 100,0 \| 100,0
D-447	EN 10270-1	10	50	239	4598,753	194,22	44,78	15,5	102,697	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	37,3 \| 75,3 \| 31,5 \| 5,2
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	39,8 \| 82,5 \| 30,2 \| 6,8
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	37,3 \| 75,3 \| 29,0 \| 7,7
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	40,8 \| 80,9 \| 32,4 \| 9,3
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	41,4 \| 82,5 \| 31,6 \| 10,0
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	43,4 \| 81,4 \| 38,0 \| 10,9
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	48,4 \| 86,7 \| 41,4 \| 17,1
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	50,7 \| 88,5 \| 44,4 \| 19,3
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	54,1 \| 86,9 \| 50,1 \| 25,1
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	54,9 \| 87,5 \| 51,3 \| 26,0
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	61,6 \| 90,8 \| 59,6 \| 34,3
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	60,5 \| 87,6 \| 59,4 \| 34,3
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	66,1 \| 91,3 \| 64,8 \| 42,0
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	79,3 \| 93,2 \| 81,1 \| 63,5
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	100,0 \| 100,0 \| 100,0 \| 100,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	83,2 \| 96,8 \| 83,9 \| 68,9

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó VD-447

Származási ország: DE, German; Nyomórugó VD-447
