Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

árlépcsők - Nyomórugó VD-378

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

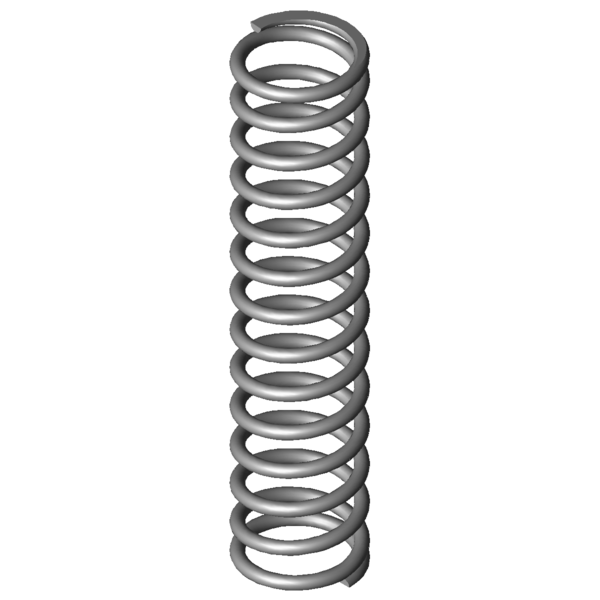

Termékkép Nyomórugó VD-378

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-378

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	250	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1264,448	N	Legnagyobb rugóerő statikus terhelésnél
Ln	106,67	mm	A rugó legkisebb hossza statikus terhelésnél
sn	143,33	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1129,172	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	122	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	26,32	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	19,496	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,822	N/mm	Rugóarány
Gew	561,228	g	A termék tömege
Fntol	66,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	65	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

erő-út-számítás Nyomórugó VD-378

Érdeklődési képlet Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

Érdeklődési képlet Nyomórugó VD-378

Hasonló nyomórugók a Nyomórugó VD-378 Rozsdamentes acél Ø 6,3 x 50 x 250 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-378	1.4310	6,3	56,3	250	1264,448	106,67	143,33	12,5	8,822	100,0 \| 100,0 \| 100,0 \| 100,0
D-378	EN 10270-1	6,3	56,3	250	1472,179	106,67	143,33	12,5	10,271	92,9 \| 100,0 \| 92,9 \| 85,9
D-378A	EN 10270-1	6,3	56,3	250	681,373	151,82	98,18	18,5	6,94	80,0 \| 100,0 \| 61,2 \| 78,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313E-14	48	280	1,199	1.4310	246,896	74,14	205,86	45,1 \| 77,2 \| 44,6 \| 13,6
VD-318E	49	243	1,821	1.4310	301,076	77,65	165,35	52,8 \| 82,6 \| 55,2 \| 20,6
VD-322A	44	235	1,892	1.4310	254,459	100,5	134,5	52,3 \| 78,5 \| 57,0 \| 21,4
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	53,2 \| 84,2 \| 53,9 \| 21,5
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	54,3 \| 83,8 \| 55,3 \| 23,9
VD-348A	55	280	2,365	1.4310	365,076	125,63	154,38	58,8 \| 88,8 \| 60,9 \| 26,8
VD-322	44	235	2,8	1.4310	460,6	70,5	164,5	57,4 \| 78,5 \| 61,8 \| 31,7
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	64,7 \| 90,4 \| 67,1 \| 36,7
VD-348	55	280	3,5	1.4310	671,563	88,13	191,88	64,1 \| 88,8 \| 63,9 \| 39,7
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	55,7 \| 88,3 \| 32,3 \| 46,5
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	72,1 \| 85,0 \| 72,8 \| 58,3
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	74,6 \| 88,8 \| 75,9 \| 59,0
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	75,0 \| 100,0 \| 57,4 \| 67,6
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	85,8 \| 95,6 \| 69,1 \| 92,6
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389NA	50	265	15,099	1.4310	1650,599	155,68	109,32	75,3 \| 91,0 \| 76,4 \| 58,4
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	71,5 \| 90,0 \| 72,8 \| 51,7
VD-389N-05	46	236	22,135	1.4310	2071,54	142,41	93,59	63,9 \| 88,7 \| 63,2 \| 39,9
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	63,4 \| 89,3 \| 62,3 \| 38,5
VD-414M	63	281	23,522	1.4310	2399,593	178,98	102,02	60,7 \| 82,8 \| 61,9 \| 37,5
VD-413A	48	248	30,27	1.4310	1926,703	184,35	63,65	57,3 \| 87,7 \| 55,0 \| 29,1
VD-414	48	275	30,27	1.4310	2744	184,35	90,65	56,3 \| 85,0 \| 54,7 \| 29,1
VD-414M-05	57	276	30,536	1.4310	2539,701	192,83	83,17	56,4 \| 86,5 \| 53,9 \| 28,9
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	53,2 \| 86,9 \| 48,8 \| 23,8
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	47,8 \| 80,8 \| 43,8 \| 18,7
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	46,3 \| 82,9 \| 40,3 \| 15,8
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	41,4 \| 82,5 \| 31,6 \| 10,0
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	39,6 \| 85,3 \| 26,5 \| 6,9

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-378

Származási ország: DE, German; Nyomórugó VD-378
