Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

árlépcsők - Nyomórugó VD-377A

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

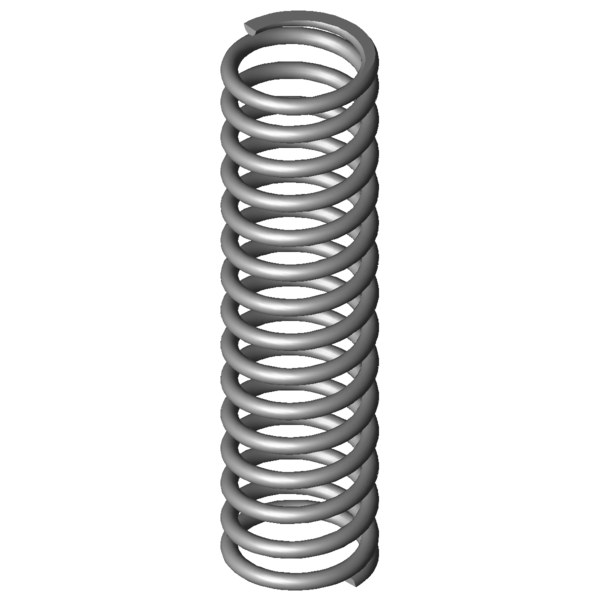

Termékkép Nyomórugó VD-377A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-377A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	217	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	839,767	N	Legnagyobb rugóerő statikus terhelésnél
Ln	114,19	mm	A rugó legkisebb hossza statikus terhelésnél
sn	102,81	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	772,222	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	122,46	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	53,7	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,607	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,168	N/mm	Rugóarány
Gew	599,9333	g	A termék tömege
Fntol	58,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	57,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,59	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

erő-út-számítás Nyomórugó VD-377A

Érdeklődési képlet Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

Érdeklődési képlet Nyomórugó VD-377A

Hasonló nyomórugók a Nyomórugó VD-377A Rozsdamentes acél Ø 6,3 x 50 x 217 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-377A	1.4310	6,3	56,3	217	839,767	114,19	102,81	13,5	8,168	100,0 \| 100,0 \| 100,0 \| 100,0
D-377A	EN 10270-1	6,3	56,3	217	977,729	114,19	102,81	13,5	9,51	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	55,5 \| 88,4 \| 54,8 \| 23,2
VD-316	54	230	2,108	1.4310	372,38	53,37	176,63	53,9 \| 84,6 \| 51,3 \| 25,8
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	59,9 \| 84,6 \| 61,5 \| 33,7
VD-347A	55	235	3,241	1.4310	455,729	94,38	140,63	64,4 \| 89,8 \| 63,7 \| 39,7
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	66,8 \| 86,9 \| 68,6 \| 44,7
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	67,4 \| 82,1 \| 71,0 \| 49,1
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	62,9 \| 92,3 \| 46,2 \| 50,2
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	68,5 \| 84,6 \| 64,2 \| 56,5
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	77,1 \| 89,0 \| 79,4 \| 63,0
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	78,9 \| 93,1 \| 80,0 \| 63,7
VD-378A	56,3	250	5,961	1.4310	585,228	151,82	98,18	83,7 \| 95,6 \| 82,6 \| 73,0
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	86,7 \| 84,6 \| 91,7 \| 83,7
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	91,1 \| 89,1 \| 94,6 \| 89,5
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	95,6 \| 90,2 \| 98,5 \| 98,2
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	100,0 \| 100,0 \| 100,0 \| 100,0
VD-378	56,3	250	8,822	1.4310	1264,448	106,67	143,33	85,8 \| 95,6 \| 69,1 \| 92,6
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	86,7 \| 91,9 \| 82,9 \| 85,3
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	79,1 \| 93,5 \| 80,8 \| 63,0
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	70,0 \| 91,3 \| 70,9 \| 47,9
VD-408	58	230	22,938	1.4310	2251,11	131,86	98,14	64,0 \| 90,1 \| 66,4 \| 35,6
VD-414M-04	57	230	37,079	1.4310	2522,252	161,98	68,02	53,2 \| 87,7 \| 49,7 \| 22,0
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	48,1 \| 84,5 \| 42,5 \| 17,3
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	47,4 \| 83,7 \| 44,0 \| 14,6
VD-447	50	239	88,206	1.4310	3949,849	194,22	44,78	40,8 \| 80,9 \| 32,4 \| 9,3
VD-445D	55	238	128,029	1.4310	5492,455	195,1	42,9	39,6 \| 84,0 \| 28,5 \| 6,4

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-377A

Származási ország: DE, German; Nyomórugó VD-377A
