Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

árlépcsők - Nyomórugó VD-377

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

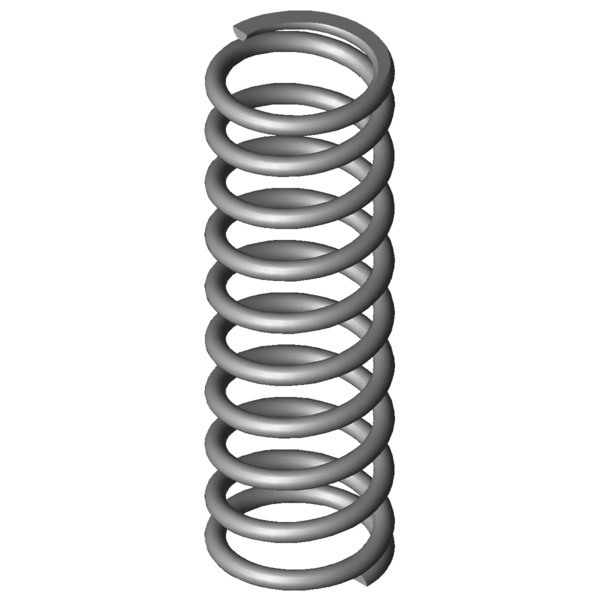

Termékkép Nyomórugó VD-377

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-377

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6,3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	50	mm	Átlagos tekervényátmérő
De	56,3	mm	Tekervény külső átmérője
Dd	42,6	mm	Legnagyobb tüskeátmérő
Dh	57,7	mm	Legkisebb hüvelyátmérő
L0	175	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1277,006	N	Legnagyobb rugóerő statikus terhelésnél
Ln	76,56	mm	A rugó legkisebb hossza statikus terhelésnél
sn	98,44	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1126,059	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	88,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	17,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	19,847	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	12,973	N/mm	Rugóarány
Gew	406,4065	g	A termék tömege
Fntol	69,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	67,9	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,1	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

erő-út-számítás Nyomórugó VD-377

Érdeklődési képlet Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

Érdeklődési képlet Nyomórugó VD-377

Hasonló nyomórugók a Nyomórugó VD-377 Rozsdamentes acél Ø 6,3 x 50 x 175 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-377	1.4310	6,3	56,3	175	1277,006	76,56	98,44	8,5	12,973	100,0 \| 100,0 \| 100,0 \| 100,0
D-377	EN 10270-1	6,3	56,3	175	1486,8	76,56	98,44	8,5	15,104	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	53,9 \| 87,7 \| 52,7 \| 21,2
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	53,7 \| 79,9 \| 59,1 \| 22,3
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	55,0 \| 81,7 \| 58,1 \| 25,1
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	58,1 \| 88,4 \| 57,7 \| 28,2
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	58,3 \| 86,5 \| 57,7 \| 30,7
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	58,2 \| 84,6 \| 59,1 \| 30,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	54,9 \| 90,8 \| 42,3 \| 31,6
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	61,4 \| 83,9 \| 65,8 \| 34,5
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	64,2 \| 88,9 \| 63,9 \| 39,7
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	63,0 \| 87,6 \| 61,6 \| 39,7
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	76,2 \| 95,6 \| 76,7 \| 56,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	78,8 \| 94,9 \| 79,8 \| 61,8
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	79,1 \| 93,5 \| 80,8 \| 63,0
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	76,8 \| 89,1 \| 77,0 \| 64,3
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	100,0 \| 100,0 \| 100,0 \| 100,0
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	63,2 \| 89,1 \| 62,2 \| 38,5
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	62,6 \| 86,6 \| 62,8 \| 38,5
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	59,3 \| 85,7 \| 58,4 \| 33,8
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	56,2 \| 85,4 \| 54,3 \| 29,0
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	56,0 \| 88,0 \| 52,4 \| 27,5
VD-414M-02	57	138	64,888	1.4310	2448,094	100,27	37,73	49,3 \| 82,5 \| 45,2 \| 20,0
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	46,7 \| 83,7 \| 40,6 \| 15,8
VD-445	55	140	120,027	1.4310	3549,211	110,43	29,57	41,3 \| 80,2 \| 33,0 \| 10,8

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó VD-377

Származási ország: DE, German; Nyomórugó VD-377
