Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

árlépcsők - Nyomórugó VD-364R-72

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

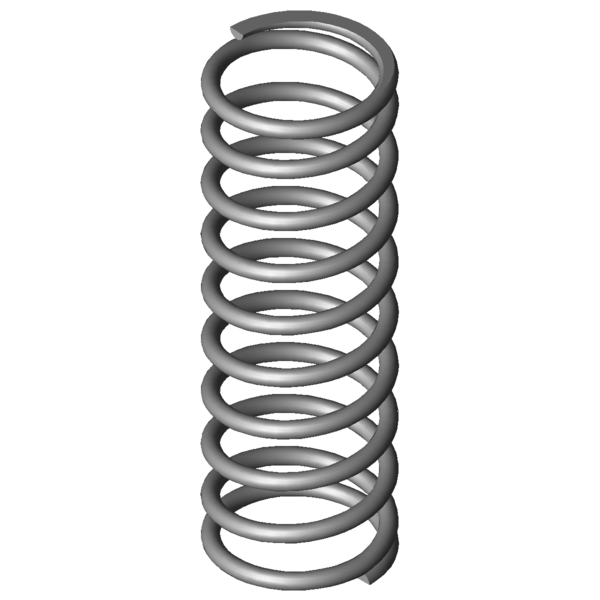

Termékkép Nyomórugó VD-364R-72

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-72

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	55	mm	Átlagos tekervényátmérő
De	61	mm	Tekervény külső átmérője
Dd	47,8	mm	Legnagyobb tüskeátmérő
Dh	62,3	mm	Legkisebb hüvelyátmérő
L0	180	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	845,175	N	Legnagyobb rugóerő statikus terhelésnél
Ln	74,6	mm	A rugó legkisebb hossza statikus terhelésnél
sn	105,4	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	796,662	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	80,65	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	32,5	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	20,471	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	8,019	N/mm	Rugóarány
Gew	405,4849	g	A termék tömege
Fntol	48,76	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	57,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,3	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

erő-út-számítás Nyomórugó VD-364R-72

Érdeklődési képlet Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

Érdeklődési képlet Nyomórugó VD-364R-72

Hasonló nyomórugók a Nyomórugó VD-364R-72 Rozsdamentes acél Ø 6 x 55 x 180 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-72	1.4310	6	61	180	845,175	74,6	105,4	8,5	8,019	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-72	EN 10270-1	6	61	180	964,046	76,74	103,26	8,5	9,336	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	74,4 \| 82,0 \| 79,1 \| 62,0
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	62,2 \| 90,6 \| 62,4 \| 33,7
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	62,0 \| 89,1 \| 62,4 \| 34,4
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	86,8 \| 86,5 \| 90,7 \| 83,3
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	62,9 \| 79,5 \| 68,5 \| 40,6
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	69,1 \| 92,1 \| 69,5 \| 45,5
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	70,5 \| 91,0 \| 70,9 \| 49,6
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	68,8 \| 84,4 \| 71,9 \| 50,0
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	62,4 \| 90,6 \| 45,3 \| 51,2
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	71,3 \| 82,0 \| 76,2 \| 55,9
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	77,6 \| 88,6 \| 80,1 \| 64,2
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	72,5 \| 85,6 \| 67,7 \| 64,2
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	79,0 \| 91,5 \| 80,7 \| 64,9
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	93,4 \| 93,6 \| 95,6 \| 91,2
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	100,0 \| 100,0 \| 100,0 \| 100,0
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	95,6 \| 90,2 \| 98,5 \| 98,2
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	91,5 \| 89,2 \| 89,3 \| 96,1
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	62,8 \| 88,7 \| 65,1 \| 34,7
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	78,8 \| 94,9 \| 79,8 \| 61,8
VD-407	58	160	33,732	1.4310	2199,838	94,78	65,22	53,4 \| 86,3 \| 50,1 \| 23,8
VD-406A	58	147	33,732	1.4310	1761,325	94,78	52,22	52,2 \| 83,9 \| 48,8 \| 23,8
VD-414L	63	179	38,377	1.4310	2392,166	116,67	62,33	51,9 \| 87,6 \| 47,2 \| 20,9
VD-413	48	190	44,8	1.4310	2699,2	129,75	60,25	48,3 \| 82,8 \| 44,2 \| 17,9
VD-414M-03	57	184	47,191	1.4310	2495,286	131,12	52,88	48,3 \| 86,0 \| 42,0 \| 17,0
VD-438	60	230	56	1.4310	3797,5	162,19	67,81	45,5 \| 78,9 \| 43,3 \| 14,3
VD-437	60	165	82,353	1.4310	3978,676	116,69	48,31	42,2 \| 83,3 \| 33,5 \| 9,7

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó VD-364R-72

Származási ország: DE, German; Nyomórugó VD-364R-72
