Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

árlépcsők - Nyomórugó VD-364R-33

mennyiség	egységár (EUR)
1	15,2800 EUR
2	12,1700 EUR
3	7,9400 EUR
7	6,0400 EUR
17	4,4300 EUR
37	3,8300 EUR
75	3,7600 EUR
125	3,7600 EUR
175	3,7600 EUR
250	3,7600 EUR
350	3,7600 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-364R-33

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-33

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	63,4	mm	Átlagos tekervényátmérő
De	69	mm	Tekervény külső átmérője
Dd	56	mm	Legnagyobb tüskeátmérő
Dh	71	mm	Legkisebb hüvelyátmérő
L0	200	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	265,656	N	Legnagyobb rugóerő statikus terhelésnél
Ln	101,66	mm	A rugó legkisebb hossza statikus terhelésnél
sn	98,34	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	238,017	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	111,89	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	88,11	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,552	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,701	N/mm	Rugóarány
Gew	562,2811	g	A termék tömege
Fntol	30,6	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	30,02	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,2	mm	(+/-) tekervényátmérő tűréshatára
L0tol	8,22	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AN	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

erő-út-számítás Nyomórugó VD-364R-33

Érdeklődési képlet Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

Érdeklődési képlet Nyomórugó VD-364R-33

Hasonló nyomórugók a Nyomórugó VD-364R-33 Rozsdamentes acél Ø 5,6 x 63,4 x 200 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-33	1.4310	5,6	69	200	265,656	101,66	98,34	12,5	2,701	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-33	EN 10270-1	5,6	69	200	309,3	101,66	98,34	12,5	3,145	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	62,2 \| 75,6 \| 66,7 \| 44,4
VD-313S-01	70	203	1,417	1.4310	229,232	41,18	161,82	71,8 \| 89,5 \| 73,5 \| 52,4
VD-313T	70	233	1,417	1.4310	271,73	41,18	191,82	70,7 \| 85,3 \| 74,5 \| 52,4
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	70,6 \| 81,7 \| 74,9 \| 55,1
VD-339G	75	224	1,862	1.4310	332,631	45,34	178,66	74,5 \| 87,2 \| 67,5 \| 68,9
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	80,3 \| 86,6 \| 84,0 \| 70,2
VD-339J-11	68	173	2,156	1.4310	265,363	49,91	123,09	86,1 \| 88,5 \| 89,9 \| 79,8
VD-313S	70	145	2,226	1.4310	257,969	29,12	115,88	84,7 \| 80,8 \| 91,0 \| 82,4
VD-364R-33	69	200	2,701	1.4310	265,656	101,66	98,34	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	87,0 \| 85,6 \| 77,4 \| 98,0
VD-339Z-02	75	178	2,899	1.4310	375,884	48,34	129,67	85,5 \| 90,1 \| 73,3 \| 93,2
VD-364E-14	70	220	3,51	1.4310	519,193	72,1	147,9	77,2 \| 95,9 \| 58,8 \| 77,0
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	78,1 \| 90,4 \| 69,9 \| 74,0
VD-364R-62	77	230	3,728	1.4310	563,555	78,81	151,19	72,8 \| 90,0 \| 56,1 \| 72,5
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	74,2 \| 92,6 \| 62,0 \| 67,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	79,9 \| 92,8 \| 81,0 \| 65,8
VD-369E	78,3	210	4,345	1.4310	555,897	82,05	127,95	71,8 \| 90,7 \| 62,3 \| 62,2
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	66,1 \| 88,8 \| 56,9 \| 52,5
VD-364H	60	213	5,206	1.4310	712,402	76,17	136,83	66,5 \| 93,0 \| 54,6 \| 51,9
VD-364E-12	70	147	5,425	1.4310	523,262	50,55	96,45	71,4 \| 90,1 \| 74,4 \| 49,8
VD-372	69,3	235	6,485	1.4310	1008,22	79,54	155,46	59,2 \| 91,2 \| 44,8 \| 41,7
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	62,2 \| 90,6 \| 62,4 \| 33,7
VD-377A	56,3	217	8,168	1.4310	839,767	114,19	102,81	61,4 \| 87,5 \| 63,6 \| 33,1
VD-371	69,3	155	10,023	1.4310	993,127	55,91	99,09	59,5 \| 88,7 \| 63,0 \| 27,0

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-364R-33

Származási ország: DE, German; Nyomórugó VD-364R-33

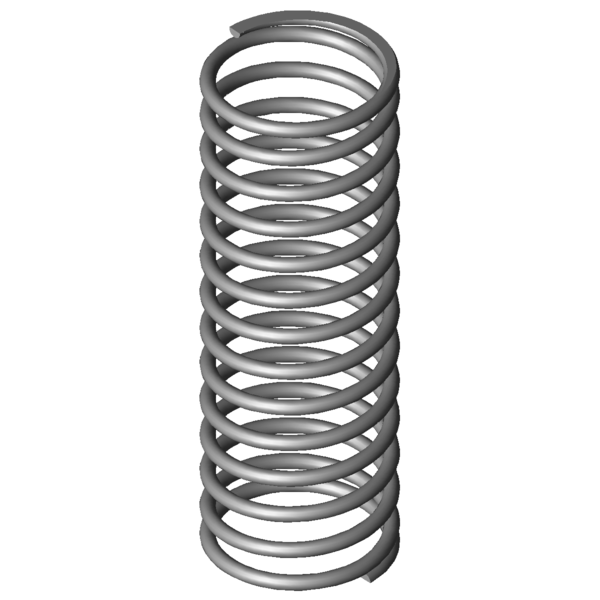

Termékkép - nyomórugók VD-364R-33
