Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

árlépcsők - Nyomórugó VD-289A

mennyiség	egységár (EUR)
1	6,1900 EUR
2	4,3600 EUR
3	4,1600 EUR
7	3,3600 EUR
17	2,1300 EUR
37	1,6200 EUR
75	1,5200 EUR
125	1,2327 EUR
175	1,1268 EUR
250	1,0518 EUR
350	0,9700 EUR
450	0,9095 EUR

Nyomórugó Vétel

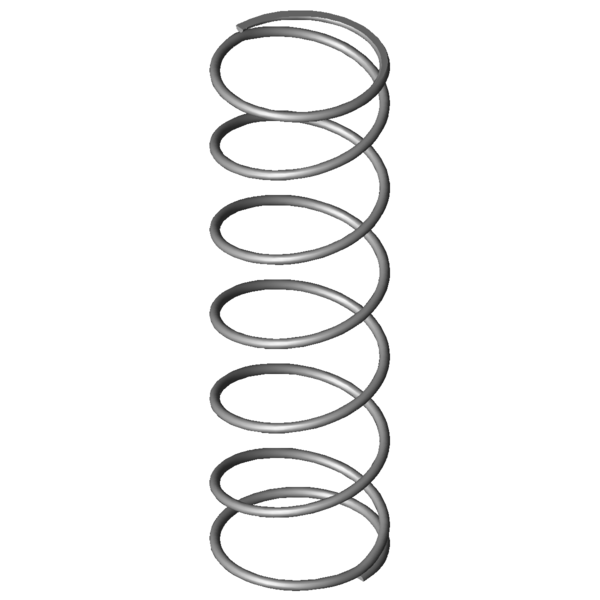

Termékkép Nyomórugó VD-289A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-289A

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3,2	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	51,8	mm	Átlagos tekervényátmérő
De	55	mm	Tekervény külső átmérője
Dd	47,1	mm	Legnagyobb tüskeátmérő
Dh	58,4	mm	Legkisebb hüvelyátmérő
L0	180	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	176,817	N	Legnagyobb rugóerő statikus terhelésnél
Ln	32,68	mm	A rugó legkisebb hossza statikus terhelésnél
sn	147,32	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	171,606	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	37,02	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	38,69	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	32,145	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	1,2	N/mm	Rugóarány
Gew	77,591	g	A termék tömege
Fntol	13,57	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	13,48	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,1	mm	(+/-) tekervényátmérő tűréshatára
L0tol	7,5	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	R	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

erő-út-számítás Nyomórugó VD-289A

Érdeklődési képlet Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

Érdeklődési képlet Nyomórugó VD-289A

Hasonló nyomórugók a Nyomórugó VD-289A Rozsdamentes acél Ø 3,2 x 51,8 x 180 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-289A	1.4310	3,2	55	180	176,817	32,68	147,32	5,5	1,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-289A	EN 10270-1	3,2	55	180	205,866	32,68	147,32	5,5	1,397	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	87,0 \| 88,1 \| 84,6 \| 88,2
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	100,0 \| 100,0 \| 100,0 \| 100,0
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	86,8 \| 92,1 \| 87,7 \| 80,6
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	81,9 \| 88,7 \| 85,5 \| 71,5
VD-339J-04	58	210	1,896	1.4310	241,226	82,75	127,25	75,7 \| 83,9 \| 79,8 \| 63,3
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	73,7 \| 88,4 \| 75,7 \| 57,2
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	66,5 \| 87,7 \| 68,2 \| 43,5
VD-315	54	150	3,258	1.4310	367,014	37,36	112,64	62,1 \| 87,2 \| 62,3 \| 36,8
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	59,2 \| 83,5 \| 61,3 \| 32,9
VD-341	68	180	3,977	1.4310	529,678	46,8	133,2	57,9 \| 81,6 \| 61,9 \| 30,2
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	58,7 \| 86,1 \| 59,9 \| 29,9
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	55,5 \| 81,8 \| 55,5 \| 29,3
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	54,8 \| 83,6 \| 54,1 \| 26,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	55,5 \| 85,4 \| 57,8 \| 23,3
VD-346A	55	150	5,147	1.4310	447,151	63,13	86,88	51,7 \| 82,4 \| 49,3 \| 23,3
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	49,5 \| 84,5 \| 47,5 \| 16,4
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	47,5 \| 81,2 \| 46,2 \| 15,0

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-289A

Származási ország: DE, German; Nyomórugó VD-289A
