Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

árlépcsők - Nyomórugó VD-339M

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

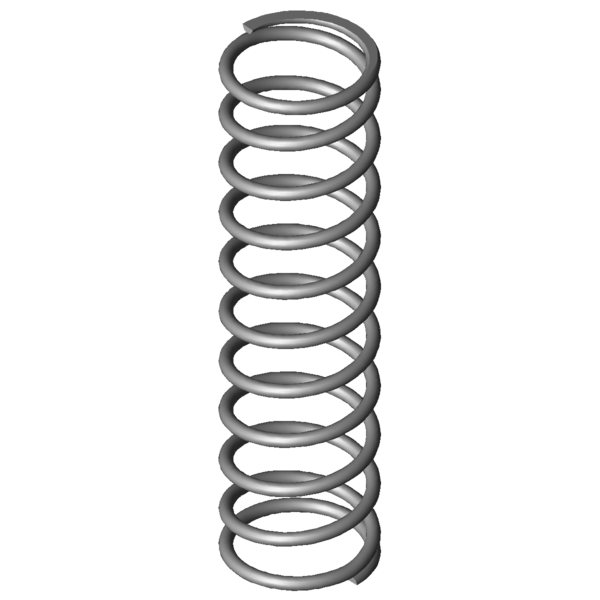

Termékkép Nyomórugó VD-339M

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-339M

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	45,5	mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dd	39,7	mm	Legnagyobb tüskeátmérő
Dh	52	mm	Legkisebb hüvelyátmérő
L0	187	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	498,87	N	Legnagyobb rugóerő statikus terhelésnél
Ln	62,58	mm	A rugó legkisebb hossza statikus terhelésnél
sn	124,42	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	477,142	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	68	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	25,91	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	19,211	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	9,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	4,01	N/mm	Rugóarány
Gew	206,6591	g	A termék tömege
Fntol	28,61	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	28,23	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,8	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,26	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

erő-út-számítás Nyomórugó VD-339M

Érdeklődési képlet Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

Érdeklődési képlet Nyomórugó VD-339M

Hasonló nyomórugók a Nyomórugó VD-339M Rozsdamentes acél Ø 4,5 x 45,5 x 187 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339M	1.4310	4,5	50	187	498,87	62,58	124,42	9,5	4,01	100,0 \| 100,0 \| 100,0 \| 100,0
D-339M	EN 10270-1	4,5	50	187	580,828	62,58	124,42	9,5	4,668	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263V-21	46	208	0,489	1.4310	83,036	38,03	169,97	45,4 \| 79,2 \| 44,9 \| 12,2
VD-288X-22	48	203	0,915	1.4310	146,72	42,66	160,34	53,8 \| 84,9 \| 53,5 \| 22,8
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	56,3 \| 81,4 \| 61,0 \| 26,4
VD-289C-03	48	176	1,2	1.4310	158,083	44,32	131,68	60,0 \| 87,1 \| 63,1 \| 29,9
VD-289A	55	180	1,2	1.4310	176,817	32,68	147,32	58,7 \| 86,1 \| 59,9 \| 29,9
VD-313C	60	188	1,489	1.4310	225,991	36,27	151,73	62,8 \| 87,6 \| 63,7 \| 37,1
VD-313E-13	48	200	1,679	1.4310	243,442	55,01	144,99	66,3 \| 89,8 \| 67,3 \| 41,9
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	64,8 \| 85,3 \| 67,1 \| 42,1
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	69,9 \| 87,2 \| 70,1 \| 52,3
VD-339J-23	58	185	2,757	1.4310	346,784	59,2	125,8	82,7 \| 95,0 \| 84,2 \| 68,8
VD-318D	49	156	2,892	1.4310	301,184	51,85	104,15	78,1 \| 90,1 \| 72,0 \| 72,1
VD-344A-10	60	190	3,652	1.4310	446,786	67,67	122,33	91,9 \| 90,6 \| 93,9 \| 91,1
VD-339M	50	187	4,01	1.4310	498,87	62,58	124,42	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-44	54	200	4,103	1.4310	259,411	136,77	63,23	79,3 \| 88,8 \| 51,4 \| 97,7
VD-339L-10	50	160	4,481	1.4310	461,841	56,94	103,06	90,8 \| 95,2 \| 87,7 \| 89,5
VD-353A	45	205	4,619	1.4310	389,695	120,63	84,37	83,4 \| 90,4 \| 73,0 \| 86,8
VD-347	55	195	5,147	1.4310	678,768	63,13	131,88	84,7 \| 92,3 \| 83,9 \| 77,9
VD-353	45	205	6,836	1.4310	822,021	84,75	120,25	75,9 \| 90,4 \| 78,7 \| 58,7
VD-364J-04	56	175	7,314	1.4310	780,11	68,34	106,66	72,6 \| 88,2 \| 74,8 \| 54,8
VD-364R-72	61	180	8,019	1.4310	845,175	74,6	105,4	68,8 \| 84,4 \| 71,9 \| 50,0
VD-364J-24	48	185	8,344	1.4310	769,33	92,8	92,2	69,9 \| 92,2 \| 69,5 \| 48,1
VD-364R-84	46	220	9,578	1.4310	751,85	141,5	78,5	63,5 \| 84,0 \| 64,7 \| 41,9
VD-383A	46,3	195	11,642	1.4310	548,878	147,85	47,15	61,8 \| 86,6 \| 64,4 \| 34,4
VD-377	56,3	175	12,973	1.4310	1277,006	76,56	98,44	58,2 \| 84,6 \| 59,1 \| 30,9
VD-389N	50	228	17,048	1.4310	1508,86	139,49	88,51	52,6 \| 82,1 \| 52,1 \| 23,5
VD-383	46,3	195	17,23	1.4310	1568,138	103,99	91,01	54,1 \| 86,6 \| 52,5 \| 23,3
VD-389N-04	46	194	27,244	1.4310	2061,324	118,34	75,66	47,1 \| 84,2 \| 42,5 \| 14,7
VD-389M	50	145	27,814	1.4310	1504,374	90,91	54,09	44,4 \| 80,6 \| 38,3 \| 14,4

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-339M

Származási ország: DE, German; Nyomórugó VD-339M
