Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

árlépcsők - Nyomórugó VD-364R-56

mennyiség	egységár (EUR)
1	17,2900 EUR
2	13,7700 EUR
3	10,0900 EUR
7	8,3300 EUR
17	7,1500 EUR
37	6,1700 EUR
75	6,0800 EUR
125	6,0800 EUR
175	6,0800 EUR
250	6,0800 EUR
350	6,0800 EUR

Nyomórugó Vétel

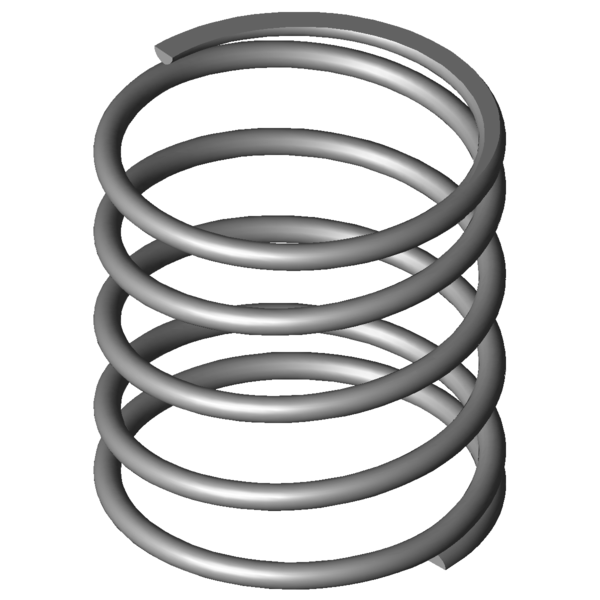

Termékkép Nyomórugó VD-364R-56

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-56

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	84	mm	Átlagos tekervényátmérő
De	90	mm	Tekervény külső átmérője
Dd	76,3	mm	Legnagyobb tüskeátmérő
Dh	91,8	mm	Legkisebb hüvelyátmérő
L0	95	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	293,55	N	Legnagyobb rugóerő statikus terhelésnél
Ln	41,3	mm	A rugó legkisebb hossza statikus terhelésnél
sn	53,7	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	268,95	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	45,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	49	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	25,429	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,466	N/mm	Rugóarány
Gew	324,3879	g	A termék tömege
Fntol	40,45	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	40,1	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	6,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AU	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

erő-út-számítás Nyomórugó VD-364R-56

Érdeklődési képlet Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

Érdeklődési képlet Nyomórugó VD-364R-56

Hasonló nyomórugók a Nyomórugó VD-364R-56 Rozsdamentes acél Ø 6 x 84 x 95 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-56	1.4310	6	90	95	293,55	41,3	53,7	3,5	5,466	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-56	EN 10270-1	6	90	95	341,966	41,27	53,73	3,5	6,365	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339J-10	68	91	4,004	1.4310	240,109	31,03	59,97	80,3 \| 82,1 \| 85,7 \| 73,2
VD-339Z-01	75	117	4,555	1.4310	376,298	34,4	82,61	80,2 \| 85,7 \| 75,7 \| 79,1
VD-314	54	99	5,12	1.4310	370,272	26,68	72,32	81,5 \| 74,2 \| 76,8 \| 93,7
VD-313W	54	90	5,12	1.4310	324,192	26,68	63,32	85,0 \| 73,8 \| 87,7 \| 93,7
VD-364R-56	90	95	5,466	1.4310	293,55	41,3	53,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364E-04	80	120	5,533	1.4310	456,432	37,5	82,5	89,2 \| 88,8 \| 82,7 \| 96,0
VD-364R-31	69	88	6,139	1.4310	227,149	51	37	83,2 \| 87,5 \| 73,1 \| 89,0
VD-364W	86,3	102	7,692	1.4310	460,064	42,19	59,81	80,9 \| 94,8 \| 76,8 \| 71,1
VD-345A	55	100	7,955	1.4310	442,472	44,38	55,63	76,7 \| 79,8 \| 81,4 \| 68,7
VD-389S	108	115	7,964	1.4310	405,888	64,04	50,96	77,5 \| 80,3 \| 83,6 \| 68,6
VD-364E-10	70	95	8,525	1.4310	501,29	36,2	58,8	76,3 \| 89,8 \| 74,9 \| 64,1
VD-349A-10	50	95	8,573	1.4310	362,204	52,75	42,25	74,4 \| 79,6 \| 79,9 \| 63,8
VD-364E-02	80	80	8,606	1.4310	447,088	28,05	51,95	77,7 \| 88,3 \| 81,2 \| 63,5
VD-364R-42	54	92	8,929	1.4310	206,319	68,89	23,11	67,1 \| 83,4 \| 56,7 \| 61,2
VD-364R-60	77	102	9,053	1.4310	565,685	39,51	62,49	74,1 \| 92,9 \| 68,9 \| 60,4
VD-369C	78,3	110	10,551	1.4310	725,927	41,2	68,8	72,4 \| 88,5 \| 74,0 \| 54,6
VD-389E-20	89	115	10,887	1.4310	750,628	46,05	68,95	65,9 \| 89,1 \| 58,5 \| 50,2
VD-394A	98	125	14,047	1.4310	1023,298	52,15	72,85	57,0 \| 80,9 \| 51,2 \| 38,9
VD-364F	60	85,4	14,132	1.4310	712,104	35,01	50,39	63,0 \| 82,7 \| 67,5 \| 38,7
VD-370	69,3	105	15,75	1.4310	1021,191	40,16	64,84	59,4 \| 87,6 \| 55,8 \| 34,7

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó VD-364R-56

Származási ország: DE, German; Nyomórugó VD-364R-56
