Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

árlépcsők - Nyomórugó VD-364R-48

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-364R-48

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-48

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	28	mm	Átlagos tekervényátmérő
De	33,6	mm	Tekervény külső átmérője
Dd	21,4	mm	Legnagyobb tüskeátmérő
Dh	34,8	mm	Legkisebb hüvelyátmérő
L0	66	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1408,705	N	Legnagyobb rugóerő statikus terhelésnél
Ln	46,24	mm	A rugó legkisebb hossza statikus terhelésnél
sn	19,77	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1257,251	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	48,36	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,2	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,982	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	71,273	N/mm	Rugóarány
Gew	128,4445	g	A termék tömege
Fntol	126,5	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	122	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,22	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

erő-út-számítás Nyomórugó VD-364R-48

Érdeklődési képlet Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

Érdeklődési képlet Nyomórugó VD-364R-48

Hasonló nyomórugók a Nyomórugó VD-364R-48 Rozsdamentes acél Ø 5,6 x 28 x 66 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-48	1.4310	5,6	33,6	66	1408,705	46,24	19,77	5,5	71,273	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-48	EN 10270-1	5,6	33,6	66	1640,136	46,24	19,77	5,5	82,982	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313J-04	31,6	72,2	8,927	1.4310	293,237	39,35	32,85	45,4 \| 83,2 \| 40,5 \| 12,5
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	48,3 \| 84,4 \| 45,9 \| 14,5
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	45,0 \| 79,1 \| 41,1 \| 15,0
VD-329B	35	76	10,741	1.4310	372,487	41,32	34,68	47,2 \| 84,8 \| 41,7 \| 15,1
VD-325A	36	61	12,429	1.4310	331,705	34,31	26,69	50,7 \| 85,7 \| 48,8 \| 17,4
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	55,3 \| 85,0 \| 53,2 \| 27,5
VD-355A	37	63	30,344	1.4310	639,061	41,94	21,06	68,0 \| 91,9 \| 69,6 \| 42,6
VD-339P	32	60,4	31,369	1.4310	714,848	37,61	22,79	67,3 \| 89,0 \| 68,7 \| 44,0
VD-359A-02	34	68	37,372	1.4310	877,719	44,51	23,49	73,6 \| 95,1 \| 73,2 \| 52,4
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	67,5 \| 90,1 \| 54,5 \| 57,8
VD-364L	38	70	42,408	1.4310	1023,751	45,86	24,14	76,8 \| 93,6 \| 77,3 \| 59,5
VD-364R-91	39	68	57,373	1.4310	1044,342	49,8	18,2	85,3 \| 92,2 \| 83,1 \| 80,5
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	89,6 \| 89,8 \| 89,6 \| 89,3
VD-364R-03	39	64	63,667	1.4310	1532,695	39,93	24,07	89,9 \| 93,2 \| 87,0 \| 89,4
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	100,0 \| 100,0 \| 100,0 \| 100,0
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	70,3 \| 94,4 \| 46,7 \| 69,8
VD-389A-03	39	64	139,53	1.4310	2483,639	46,2	17,8	71,1 \| 88,9 \| 73,4 \| 51,1
VD-389P	34	68	194,065	1.4310	2094,116	57,21	10,79	63,2 \| 92,0 \| 60,9 \| 36,7

Hasonló fémrugók száma: 17

Vámtarifaszám: 73202081; Nyomórugó VD-364R-48

Származási ország: DE, German; Nyomórugó VD-364R-48

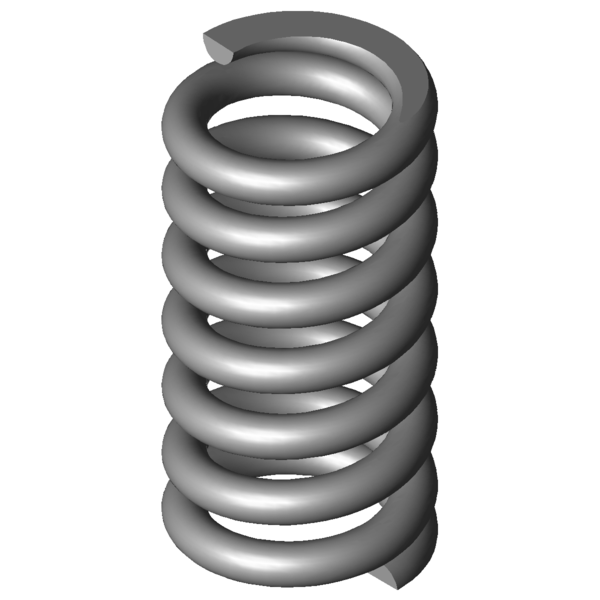

Termékkép - nyomórugók VD-364R-48
