Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

árlépcsők - Nyomórugó VD-365RA

mennyiség	egységár (EUR)
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Nyomórugó Vétel

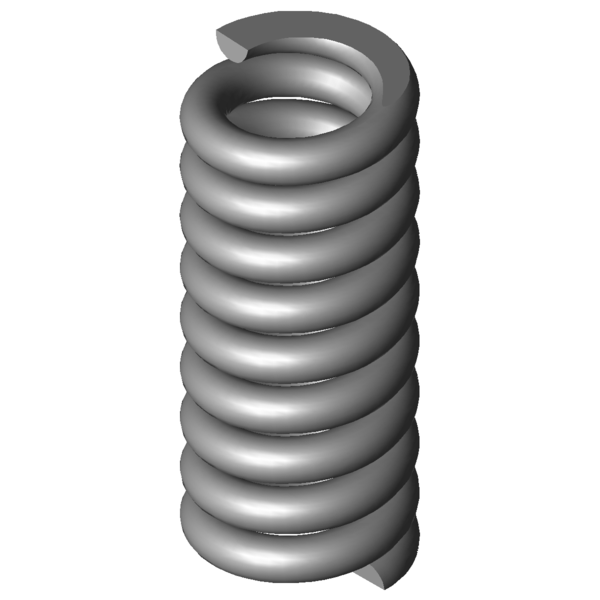

Termékkép Nyomórugó VD-365RA

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-365RA

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	22,4	mm	Átlagos tekervényátmérő
De	28	mm	Tekervény külső átmérője
Dd	15,8	mm	Legnagyobb tüskeátmérő
Dh	29,1	mm	Legkisebb hüvelyátmérő
L0	66	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	775,017	N	Legnagyobb rugóerő statikus terhelésnél
Ln	58,41	mm	A rugó legkisebb hossza statikus terhelésnél
sn	7,59	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	508,375	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	61,02	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,98	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	8,053	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	7,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	102,083	N/mm	Rugóarány
Gew	130,1571	g	A termék tömege
Fntol	166,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	161,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,29	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AF	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

erő-út-számítás Nyomórugó VD-365RA

Érdeklődési képlet Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

Érdeklődési képlet Nyomórugó VD-365RA

Hasonló nyomórugók a Nyomórugó VD-365RA Rozsdamentes acél Ø 5,6 x 22,4 x 66 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-365RA	1.4310	5,6	28	66	775,017	58,41	7,59	7,5	102,083	100,0 \| 100,0 \| 100,0 \| 100,0
D-365RA	EN 10270-1	5,6	28	66	902,341	58,41	7,59	7,5	118,854	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	39,2 \| 77,8 \| 30,6 \| 9,1
VD-313J-03	31,6	62,7	10,3	1.4310	284,653	35,06	27,64	41,6 \| 82,6 \| 32,1 \| 10,1
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	43,4 \| 84,2 \| 35,4 \| 10,5
VD-313J-08	28,6	74,6	12,541	1.4310	448,306	38,85	35,75	45,1 \| 83,6 \| 39,5 \| 12,3
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	47,1 \| 81,7 \| 43,3 \| 16,3
VD-313J-07	28,6	56	17,102	1.4310	437,589	30,41	25,59	47,4 \| 82,3 \| 43,1 \| 16,7
VD-313L-01	25	63,5	17,642	1.4310	370,809	42,48	21,02	47,5 \| 83,3 \| 42,0 \| 17,3
VD-329B-01	30	70	19,607	1.4310	622,571	38,25	31,75	52,6 \| 86,3 \| 52,1 \| 19,2
VD-331	29	60,5	26,065	1.4310	704,052	33,49	27,01	57,2 \| 86,5 \| 59,5 \| 25,5
VD-336A	24	65	32,941	1.4310	603,647	46,68	18,33	59,0 \| 85,2 \| 59,6 \| 32,3
VD-361A	30	72	41,176	1.4310	562,316	58,34	13,66	65,3 \| 91,4 \| 64,1 \| 40,3
VD-339R-10	27	70	42	1.4310	949,594	47,39	22,61	63,0 \| 90,4 \| 57,6 \| 41,1
VD-361	30	60	63,636	1.4310	1191,193	41,28	18,72	68,8 \| 91,2 \| 52,8 \| 62,3
VD-364R-48	33,6	66	71,273	1.4310	1408,705	46,24	19,77	70,3 \| 94,4 \| 46,7 \| 69,8
VD-365RA	28	66	102,083	1.4310	775,017	58,41	7,59	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364P	28	55,5	127,805	1.4310	1337,561	45,03	10,47	79,7 \| 94,1 \| 65,2 \| 79,9
VD-389R-01	27,8	70	389,098	1.4310	3596,724	60,76	9,24	56,4 \| 91,2 \| 51,8 \| 26,2

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-365RA

Származási ország: DE, German; Nyomórugó VD-365RA
