Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

árlépcsők - Nyomórugó VD-313J-03

mennyiség egységár (EUR)
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Nyomórugó Vétel

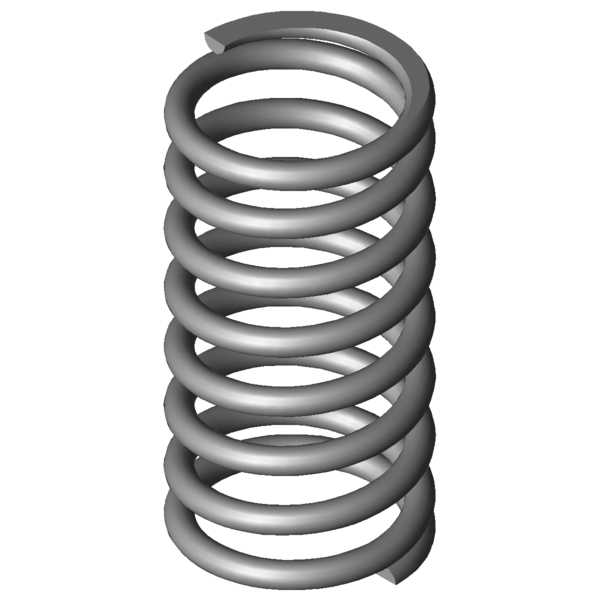

Termékkép Nyomórugó VD-313J-03
Termékkép Nyomórugó VD-313J-03
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313J-03

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 3,6 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 28 mm Átlagos tekervényátmérő
De 31,6 mm Tekervény külső átmérője
Dd 23,6 mm Legnagyobb tüskeátmérő
Dh 32,6 mm Legkisebb hüvelyátmérő
L0 62,7 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 284,653 N Legnagyobb rugóerő statikus terhelésnél
Ln 35,06 mm A rugó legkisebb hossza statikus terhelésnél
sn 27,64 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 261,719 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 37,29 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 16,77 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 9,092 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 6,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 10,3 N/mm Rugóarány
Gew 60,1592 g A termék tömege
Fntol 24,65 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 24,25 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,4 mm (+/-) tekervényátmérő tűréshatára
L0tol 1,64 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG AE - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

erő-út-számítás Nyomórugó VD-313J-03

Érdeklődési képlet Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

Érdeklődési képlet Nyomórugó VD-313J-03

Hasonló nyomórugók a Nyomórugó VD-313J-03 Rozsdamentes acél Ø 3,6 x 28 x 62,7 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
VD-313J-03 1.4310 3,6 31,6 62,7 284,653 35,06 27,64 6,5 10,3 100,0 | 100,0 | 100,0 | 100,0
D-313J-03 EN 10270-1 3,6 31,6 62,7 331,418 35,06 27,64 6,5 11,992 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
VD-206A-20 34 54 0,149 1.4310 5,043 20,21 33,79 38,6 | 72,7 | 41,8 | 1,4
VD-207JF 34 69,1 0,369 1.4310 20,878 12,47 56,63 35,6 | 75,1 | 28,1 | 3,6
VD-207L 28 68,5 0,89 1.4310 50,625 11,65 56,85 38,9 | 74,9 | 33,2 | 8,6
VD-232F 30 69,1 1,17 1.4310 65,828 12,85 56,25 42,0 | 78,6 | 36,1 | 11,4
VD-239A-02 25 62,5 2,092 1.4310 92,508 18,28 44,22 48,6 | 78,1 | 47,5 | 20,3
VD-239A-03 25 63 2,557 1.4310 116,983 17,25 45,75 51,2 | 78,1 | 50,8 | 24,8
VD-235 27 58 2,56 1.4310 107,776 15,9 42,1 51,5 | 77,8 | 51,8 | 24,9
VD-268C 31 69 2,685 1.4310 124,011 22,81 46,19 54,6 | 86,1 | 51,7 | 26,1
VD-288Z-21 33 72,5 4,773 1.4310 218,949 26,63 45,88 67,8 | 88,5 | 68,6 | 46,3
VD-288M 30 70,7 4,859 1.4310 223,43 24,72 45,98 67,9 | 87,1 | 69,3 | 47,2
VD-298C 33 64 6,304 1.4310 226,622 28,05 35,95 77,9 | 94,2 | 78,2 | 61,2
VD-294 35,2 58,5 8 1.4310 304,8 20,4 38,1 83,8 | 90,7 | 83,0 | 77,7
VD-288Z-32 28 63 8,247 1.4310 306,232 25,87 37,13 84,8 | 90,5 | 83,7 | 80,1
VD-313J-04 31,6 72,2 8,927 1.4310 293,237 39,35 32,85 91,0 | 95,6 | 90,6 | 86,7
VD-313J-03 31,6 62,7 10,3 1.4310 284,653 35,06 27,64 100,0 | 100,0 | 100,0 | 100,0
VD-300 28,2 63,5 10,676 1.4310 385,725 27,37 36,13 88,0 | 92,3 | 75,1 | 96,5
VD-313J-02 31,6 53,9 12,173 1.4310 281,47 30,78 23,12 90,4 | 95,3 | 91,3 | 84,6
VD-325A 36 61 12,429 1.4310 331,705 34,31 26,69 88,6 | 91,7 | 91,2 | 82,9
VD-313J-07 28,6 56 17,102 1.4310 437,589 30,41 25,59 77,4 | 93,3 | 78,8 | 60,2
VD-313L-01 25 63,5 17,642 1.4310 370,809 42,48 21,02 75,8 | 92,6 | 76,4 | 58,4
VD-329B-01 30 70 19,607 1.4310 622,571 38,25 31,75 70,1 | 91,5 | 66,4 | 52,5
VD-331 29 60,5 26,065 1.4310 704,052 33,49 27,01 67,1 | 92,8 | 69,1 | 39,5
VD-355A 37 63 30,344 1.4310 639,061 41,94 21,06 60,0 | 85,6 | 60,4 | 33,9
VD-339P 32 60,4 31,369 1.4310 714,848 37,61 22,79 61,9 | 91,7 | 61,1 | 32,8
VD-359A-02 34 68 37,372 1.4310 877,719 44,51 23,49 57,3 | 85,7 | 58,7 | 27,6
VD-361A 30 72 41,176 1.4310 562,316 58,34 13,66 53,2 | 84,7 | 50,0 | 25,0
VD-361 30 60 63,636 1.4310 1191,193 41,28 18,72 49,8 | 87,5 | 45,8 | 16,2
VD-364R-48 33,6 66 71,273 1.4310 1408,705 46,24 19,77 48,3 | 84,4 | 45,9 | 14,5
VD-365RA 28 66 102,083 1.4310 775,017 58,41 7,59 41,6 | 82,6 | 32,1 | 10,1
VD-364P 28 55,5 127,805 1.4310 1337,561 45,03 10,47 39,5 | 80,9 | 29,6 | 8,1
Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-313J-03

Származási ország: DE, German; Nyomórugó VD-313J-03
