Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

árlépcsők - Nyomórugó VD-239A-02

mennyiség	egységár (EUR)
1	5,2700 EUR
2	3,7200 EUR
3	3,5400 EUR
7	2,5100 EUR
17	1,2200 EUR
37	0,9000 EUR
75	0,7300 EUR
125	0,5070 EUR
175	0,4444 EUR
250	0,4132 EUR
350	0,3853 EUR
450	0,3536 EUR

Nyomórugó Vétel

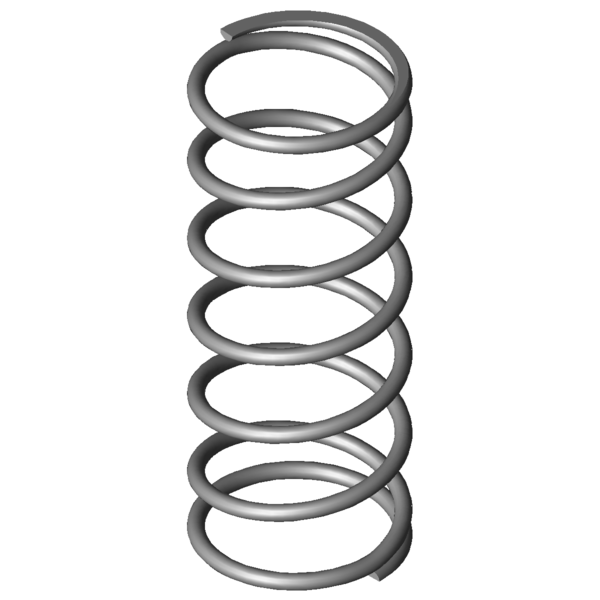

Termékkép Nyomórugó VD-239A-02

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-239A-02

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	23	mm	Átlagos tekervényátmérő
De	25	mm	Tekervény külső átmérője
Dd	20,2	mm	Legnagyobb tüskeátmérő
Dh	26,5	mm	Legkisebb hüvelyátmérő
L0	62,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	92,508	N	Legnagyobb rugóerő statikus terhelésnél
Ln	18,28	mm	A rugó legkisebb hossza statikus terhelésnél
sn	44,22	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	89,081	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	19,92	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	18,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	2,092	N/mm	Rugóarány
Gew	13,4577	g	A termék tömege
Fntol	6,59	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	6,54	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,45	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,49	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	K	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

erő-út-számítás Nyomórugó VD-239A-02

Érdeklődési képlet Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

Érdeklődési képlet Nyomórugó VD-239A-02

Hasonló nyomórugók a Nyomórugó VD-239A-02 Rozsdamentes acél Ø 2 x 23 x 62,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-239A-02	1.4310	2	25	62,5	92,508	18,28	44,22	5,5	2,092	100,0 \| 100,0 \| 100,0 \| 100,0
D-239A-02	EN 10270-1	2	25	62,5	107,706	18,28	44,22	5,5	2,436	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-145DC	24	68,8	0,085	1.4310	4,29	18,09	50,71	43,0 \| 78,9 \| 45,9 \| 4,0
VD-207JM	26,5	68,9	0,515	1.4310	27,519	15,51	53,39	55,9 \| 86,7 \| 56,3 \| 24,6
VD-207S	23,6	60	0,634	1.4310	24,044	22,05	37,95	58,8 \| 90,1 \| 55,9 \| 30,3
VD-206A	24	60,9	0,832	1.4310	42,261	10,11	50,79	64,7 \| 87,8 \| 66,4 \| 39,8
VD-207L	28	68,5	0,89	1.4310	50,625	11,65	56,85	65,2 \| 86,8 \| 66,3 \| 42,6
VD-239A-02	25	62,5	2,092	1.4310	92,508	18,28	44,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-239A-03	25	63	2,557	1.4310	116,983	17,25	45,75	89,8 \| 99,7 \| 87,9 \| 81,8
VD-235	27	58	2,56	1.4310	107,776	15,9	42,1	89,1 \| 95,1 \| 90,5 \| 81,7
VD-239A-14	23,5	58	2,561	1.4310	102,321	18,05	39,95	89,2 \| 95,6 \| 90,4 \| 81,7
VD-247C	20,5	62	2,601	1.4310	96,556	24,88	37,12	88,0 \| 93,7 \| 89,9 \| 80,4
VD-241	22	62	3,182	1.4310	134,591	19,7	42,3	81,2 \| 95,7 \| 82,2 \| 65,7
VD-263K	24	59,1	3,597	1.4310	142,478	19,49	39,61	76,4 \| 93,8 \| 77,3 \| 58,2
VD-275A	22,5	60	5,026	1.4310	148,707	30,42	29,59	65,0 \| 88,7 \| 64,6 \| 41,6
VD-273A-04	24	52	6,253	1.4310	189,779	21,65	30,35	59,5 \| 86,4 \| 58,7 \| 33,5
VD-288Z-32	28	63	8,247	1.4310	306,232	25,87	37,13	55,8 \| 85,1 \| 57,1 \| 25,4
VD-288Z-42	27	55,1	9,322	1.4310	273,742	25,73	29,37	51,7 \| 82,5 \| 50,1 \| 22,4
VD-300	28,2	63,5	10,676	1.4310	385,725	27,37	36,13	51,9 \| 83,2 \| 52,8 \| 19,6
VD-305A	23,2	61	13,493	1.4310	311,496	37,91	23,09	46,9 \| 84,3 \| 41,0 \| 15,5
VD-288Z-52	21	60,5	14,297	1.4310	358,478	35,43	25,07	46,1 \| 82,5 \| 41,2 \| 14,6
VD-313L-03	25	72	16,662	1.4310	457,257	44,56	27,44	44,8 \| 80,8 \| 41,1 \| 12,6
VD-313L-01	25	63,5	17,642	1.4310	370,809	42,48	21,02	44,3 \| 84,7 \| 36,2 \| 11,9

Hasonló fémrugók száma: 20

Vámtarifaszám: 73202081; Nyomórugó VD-239A-02

Származási ország: DE, German; Nyomórugó VD-239A-02
