Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

árlépcsők - Nyomórugó D-364R-91

mennyiség	egységár (EUR)
1	12,7100 EUR
2	10,1200 EUR
3	5,6200 EUR
7	3,4700 EUR
17	2,1700 EUR
37	1,8100 EUR
75	1,7400 EUR
125	1,7081 EUR
175	1,7063 EUR
250	1,6746 EUR
350	1,6471 EUR

Nyomórugó Vétel

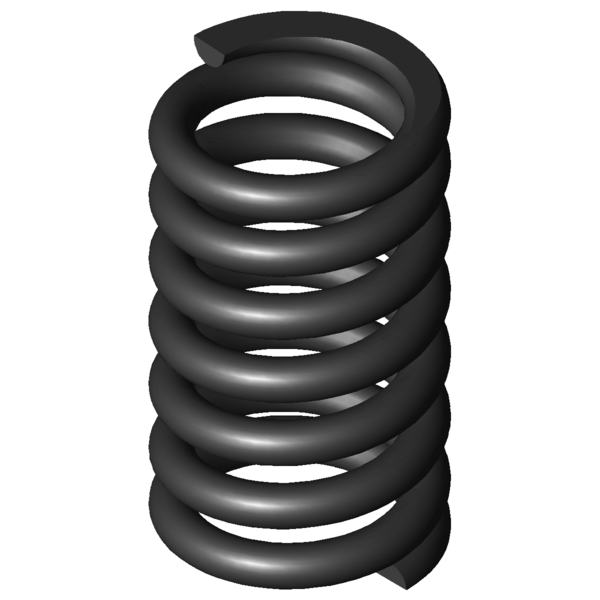

Termékkép Nyomórugó D-364R-91

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364R-91

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	68	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1215,912	N	Legnagyobb rugóerő statikus terhelésnél
Ln	49,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	18,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1055,42	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	52,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,54	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	11,273	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	66,799	N/mm	Rugóarány
Gew	173,7792	g	A termék tömege
Fntol	112,6	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	108	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,39	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AC	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

erő-út-számítás Nyomórugó D-364R-91

Érdeklődési képlet Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

Érdeklődési képlet Nyomórugó D-364R-91

Hasonló nyomórugók a Nyomórugó D-364R-91 Tavaszi acél Ø 6 x 33 x 68 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364R-91	EN 10270-1	6	39	68	1215,912	49,8	18,2	5,5	66,799	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-91	1.4310	6	39	68	1044,342	49,8	18,2	5,5	57,373	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-298C	33	64	7,339	EN 10270-1	263,853	28,05	35,95	41,5 \| 77,4 \| 36,2 \| 11,0
D-313F	40	61,7	10,137	EN 10270-1	392,377	22,99	38,71	45,9 \| 82,7 \| 39,6 \| 15,2
D-319	44	71	11,643	EN 10270-1	529,75	25,5	45,5	47,6 \| 83,7 \| 41,8 \| 17,4
D-325A	36	61	14,471	EN 10270-1	386,199	34,31	26,69	51,5 \| 82,9 \| 50,0 \| 21,7
D-339N-04	41	78	15,62	EN 10270-1	614,328	38,67	39,33	52,5 \| 85,8 \| 48,4 \| 23,4
D-350	45	64	28,425	EN 10270-1	940,013	30,93	33,07	65,6 \| 88,0 \| 66,2 \| 42,5
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	72,3 \| 90,3 \| 73,8 \| 52,9
D-356	37	75	35,329	EN 10270-1	1168,001	41,94	33,06	72,7 \| 89,6 \| 75,6 \| 52,9
D-364R-81	46	66	37,509	EN 10270-1	581,382	50,5	15,5	72,2 \| 93,9 \| 66,5 \| 56,1
D-364J-09	42	70	42,602	EN 10270-1	1284,016	39,86	30,14	78,4 \| 93,9 \| 77,5 \| 63,8
D-359A-02	34	68	43,511	EN 10270-1	1021,916	44,51	23,49	78,7 \| 90,2 \| 80,8 \| 65,1
D-380A	46,3	68	45,592	EN 10270-1	692,529	52,81	15,19	77,2 \| 93,2 \| 70,2 \| 68,2
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	85,3 \| 95,4 \| 86,7 \| 73,9
D-364R-04	39	76	60,008	EN 10270-1	1764,728	46,59	29,41	83,5 \| 95,4 \| 65,4 \| 89,8
D-364R-91	39	68	66,799	EN 10270-1	1215,912	49,8	18,2	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	86,3 \| 96,9 \| 71,9 \| 90,1
D-364R-48	33,6	66	82,982	EN 10270-1	1640,136	46,24	19,77	85,3 \| 92,2 \| 83,1 \| 80,5
D-386	38,3	75	89,047	EN 10270-1	2043,089	52,06	22,94	79,7 \| 94,7 \| 69,4 \| 75,0
D-389N-01	46	68	103,087	EN 10270-1	2257,233	46,1	21,9	74,5 \| 90,2 \| 68,5 \| 64,8
D-389A-04	39	76	110,763	EN 10270-1	2301,704	55,22	20,78	74,5 \| 93,0 \| 70,2 \| 60,3
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	68,3 \| 94,6 \| 69,2 \| 41,1
D-414AB	42	76	193,031	EN 10270-1	2009,047	65,59	10,41	59,8 \| 85,8 \| 58,9 \| 34,6
D-389P	34	68	225,947	EN 10270-1	2438,149	57,21	10,79	58,4 \| 91,0 \| 54,6 \| 29,6
D-450	46	67	873,414	EN 10270-1	7686,043	58,2	8,8	40,3 \| 81,1 \| 32,1 \| 7,6

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó D-364R-91

Származási ország: DE, German; Nyomórugó D-364R-91
