Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

árlépcsők - Nyomórugó D-381

mennyiség egységár (EUR)
1 13,1800 EUR
2 10,5000 EUR
3 6,0600 EUR
7 3,9100 EUR
17 2,5400 EUR
37 2,1200 EUR
75 2,0700 EUR
125 2,0408 EUR
175 2,0281 EUR
250 1,9902 EUR
350 1,9446 EUR

Nyomórugó Vétel

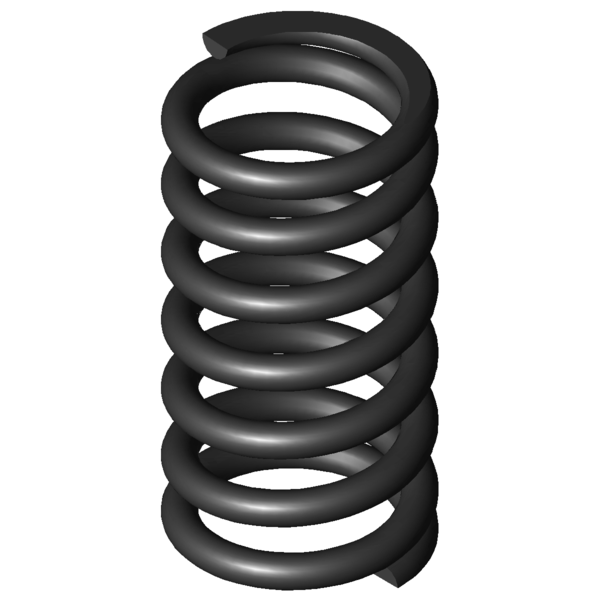

Termékkép Nyomórugó D-381
Termékkép Nyomórugó D-381
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-381

képlet karakterek érték egység Leírás
Anyag EN 10270-1 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 6,3 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 40 mm Átlagos tekervényátmérő
De 46,3 mm Tekervény külső átmérője
Dd 32,7 mm Legnagyobb tüskeátmérő
Dh 47,5 mm Legkisebb hüvelyátmérő
L0 90 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 1695,55 N Legnagyobb rugóerő statikus terhelésnél
Ln 52,81 mm A rugó legkisebb hossza statikus terhelésnél
sn 37,19 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 1568,815 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 55,59 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 13,49 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 15,218 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 5,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 45,592 N/mm Rugóarány
Gew 232,2323 g A termék tömege
Fntol 100 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 98,8 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,5 mm (+/-) tekervényátmérő tűréshatára
L0tol 1,65 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG AE - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

erő-út-számítás Nyomórugó D-381

Érdeklődési képlet Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

Érdeklődési képlet Nyomórugó D-381

Hasonló nyomórugók a Nyomórugó D-381 Tavaszi acél Ø 6,3 x 40 x 90 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
D-381 EN 10270-1 6,3 46,3 90 1695,55 52,81 37,19 5,5 45,592 100,0 | 100,0 | 100,0 | 100,0
VD-381 1.4310 6,3 46,3 90 1456,3 52,81 37,19 5,5 39,159 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
D-289D 43,2 82 4,769 EN 10270-1 289,258 21,35 60,66 42,7 | 78,4 | 39,2 | 10,5
D-313E-10 48 80 4,887 EN 10270-1 262,323 26,33 53,67 44,6 | 80,8 | 42,4 | 10,7
D-318C 49 103 5,204 EN 10270-1 346,684 36,38 66,62 43,8 | 81,8 | 38,1 | 11,4
D-313W 54 90 5,961 EN 10270-1 377,452 26,68 63,32 45,5 | 83,1 | 40,5 | 13,1
D-313G 40 92,8 6,451 EN 10270-1 392,101 32,02 60,78 45,5 | 80,2 | 42,2 | 14,1
D-320 44 105 7,409 EN 10270-1 514,932 35,5 69,5 46,5 | 81,4 | 41,9 | 16,3
D-349A-10 50 95 9,982 EN 10270-1 421,709 52,75 42,25 55,7 | 88,9 | 56,4 | 21,9
D-364R-42 54 92 10,396 EN 10270-1 240,214 68,89 23,11 50,6 | 90,8 | 38,2 | 22,8
D-351 45 95,5 18,089 EN 10270-1 951,641 42,89 52,61 64,4 | 90,3 | 63,4 | 39,7
D-350A 45 80 18,089 EN 10270-1 671,268 42,89 37,11 65,9 | 88,5 | 69,7 | 39,7
D-364J-22 48 92 22,079 EN 10270-1 993,5 47 45 71,0 | 93,9 | 70,6 | 48,4
D-364R-82 46 102 24,27 EN 10270-1 740,242 71,5 30,5 70,1 | 94,3 | 62,8 | 53,2
D-364J-10 42 102 29,494 EN 10270-1 1454,422 52,69 49,31 78,0 | 88,7 | 80,6 | 64,7
D-381A 46,3 100 29,501 EN 10270-1 745,094 74,74 25,26 72,4 | 96,7 | 55,9 | 64,7
D-381 46,3 90 45,592 EN 10270-1 1695,55 52,81 37,19 100,0 | 100,0 | 100,0 | 100,0
D-364R-05 39 89 52,507 EN 10270-1 1837,732 54 35 90,6 | 91,7 | 93,2 | 86,8
D-389L 50 89 55,936 EN 10270-1 1704,417 58,53 30,47 88,7 | 93,8 | 90,7 | 81,5
D-389N-02 46 110 58,907 EN 10270-1 2345,594 70,18 39,82 83,5 | 90,4 | 82,8 | 77,4
D-386A 38,3 85 65,301 EN 10270-1 1214,362 66,4 18,6 74,3 | 92,4 | 60,8 | 69,8
D-389A-20 37,8 85 78,992 EN 10270-1 2039,532 59,18 25,82 75,3 | 92,0 | 76,3 | 57,7
D-389A-05 39 89 81,227 EN 10270-1 1508,638 70,43 18,57 72,7 | 92,4 | 69,5 | 56,1
D-411 48 90 118,545 EN 10270-1 2839,164 66,05 23,95 64,1 | 91,7 | 62,1 | 38,5
Hasonló fémrugók száma: 21

Vámtarifaszám: 73202081; Nyomórugó D-381

Származási ország: DE, German; Nyomórugó D-381
