Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

árlépcsők - Nyomórugó D-364J-22

mennyiség	egységár (EUR)
1	13,5300 EUR
2	10,7800 EUR
3	6,2300 EUR
7	4,2800 EUR
17	2,7100 EUR
37	2,3100 EUR
75	2,2200 EUR
125	2,1813 EUR
175	2,1735 EUR
250	2,1481 EUR
350	2,0967 EUR

Nyomórugó Vétel

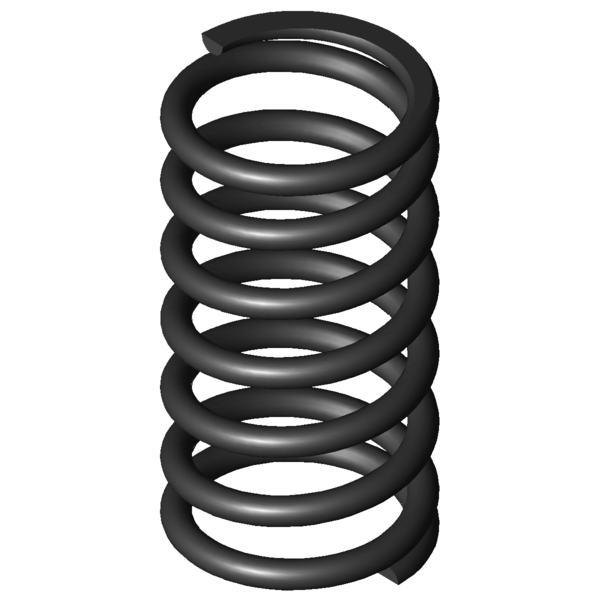

Termékkép Nyomórugó D-364J-22

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-364J-22

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	42,5	mm	Átlagos tekervényátmérő
De	48	mm	Tekervény külső átmérője
Dd	36,2	mm	Legnagyobb tüskeátmérő
Dh	48,9	mm	Legkisebb hüvelyátmérő
L0	92	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	993,5	N	Legnagyobb rugóerő statikus terhelésnél
Ln	47	mm	A rugó legkisebb hossza statikus terhelésnél
sn	45	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	929,546	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	49,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	20,2	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	15,727	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	22,079	N/mm	Rugóarány
Gew	188,0597	g	A termék tömege
Fntol	58,2	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	56,3	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,9	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AG	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

erő-út-számítás Nyomórugó D-364J-22

Érdeklődési képlet Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

Érdeklődési képlet Nyomórugó D-364J-22

Hasonló nyomórugók a Nyomórugó D-364J-22 Tavaszi acél Ø 5,5 x 42,5 x 92 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-364J-22	EN 10270-1	5,5	48	92	993,5	47	45	5,5	22,079	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364J-22	1.4310	5,5	48	92	853,379	47	45	5,5	18,964	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-289C-01	48	76	3,394	EN 10270-1	183,255	22,01	53,99	48,8 \| 80,3 \| 50,9 \| 15,4
D-289D	43,2	82	4,769	EN 10270-1	289,258	21,35	60,66	50,8 \| 79,1 \| 51,6 \| 21,6
D-313E-10	48	80	4,887	EN 10270-1	262,323	26,33	53,67	53,8 \| 84,1 \| 55,1 \| 22,1
D-318C	49	103	5,204	EN 10270-1	346,684	36,38	66,62	53,8 \| 86,7 \| 51,2 \| 23,6
D-313W	54	90	5,961	EN 10270-1	377,452	26,68	63,32	56,0 \| 86,5 \| 54,5 \| 27,0
D-314	54	99	5,961	EN 10270-1	431,102	26,68	72,32	54,9 \| 84,8 \| 52,8 \| 27,0
D-313G	40	92,8	6,451	EN 10270-1	392,101	32,02	60,78	56,2 \| 82,6 \| 56,8 \| 29,2
D-320	44	105	7,409	EN 10270-1	514,932	35,5	69,5	58,6 \| 84,0 \| 58,3 \| 33,6
D-345A	55	100	9,261	EN 10270-1	515,163	44,38	55,63	66,1 \| 90,1 \| 66,4 \| 41,9
D-349A-10	50	95	9,982	EN 10270-1	421,709	52,75	42,25	69,3 \| 94,6 \| 68,2 \| 45,2
D-364R-42	54	92	10,396	EN 10270-1	240,214	68,89	23,11	60,2 \| 95,7 \| 37,8 \| 47,1
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	79,1 \| 90,2 \| 81,3 \| 65,9
D-351	45	95,5	18,089	EN 10270-1	951,641	42,89	52,61	88,8 \| 93,7 \| 90,7 \| 81,9
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	82,5 \| 90,5 \| 75,0 \| 81,9
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	100,0 \| 100,0 \| 100,0 \| 100,0
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	92,1 \| 90,1 \| 91,5 \| 94,6
D-364R-82	46	102	24,27	EN 10270-1	740,242	71,5	30,5	84,9 \| 92,6 \| 71,1 \| 91,0
D-381A	46,3	100	29,501	EN 10270-1	745,094	74,74	25,26	77,4 \| 91,9 \| 65,6 \| 74,8
D-381	46,3	90	45,592	EN 10270-1	1695,55	52,81	37,19	71,0 \| 93,9 \| 70,6 \| 48,4
D-364R-05	39	89	52,507	EN 10270-1	1837,732	54	35	66,3 \| 90,9 \| 65,9 \| 42,0
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	64,3 \| 90,4 \| 63,0 \| 39,5
D-389A-05	39	89	81,227	EN 10270-1	1508,638	70,43	18,57	55,8 \| 86,7 \| 53,6 \| 27,2
D-409A	53,5	82	98,442	EN 10270-1	2426,915	57,35	24,65	50,9 \| 82,5 \| 47,9 \| 22,4
D-411	48	90	118,545	EN 10270-1	2839,164	66,05	23,95	50,5 \| 88,9 \| 44,1 \| 18,6
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	47,6 \| 81,4 \| 43,0 \| 18,3

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó D-364J-22

Származási ország: DE, German; Nyomórugó D-364J-22
