Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

árlépcsők - Nyomórugó D-409A

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9376 EUR
175	2,9180 EUR
250	2,8813 EUR
350	2,8095 EUR

Nyomórugó Vétel

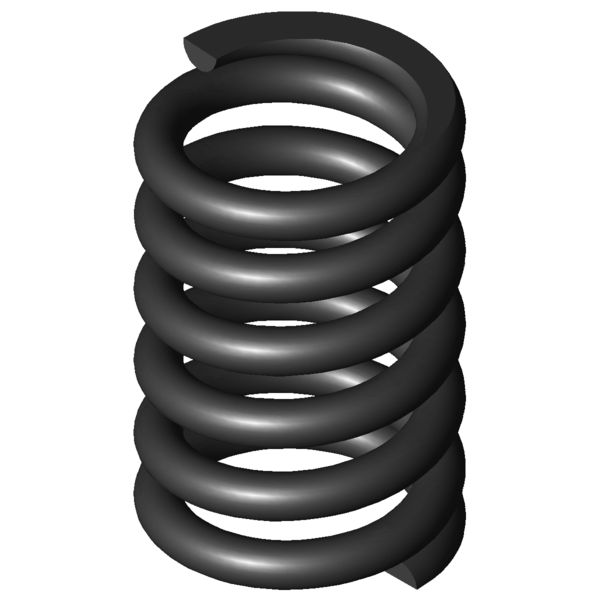

Termékkép Nyomórugó D-409A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-409A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	45,5	mm	Átlagos tekervényátmérő
De	53,5	mm	Tekervény külső átmérője
Dd	36,3	mm	Legnagyobb tüskeátmérő
Dh	55	mm	Legkisebb hüvelyátmérő
L0	82	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	2426,915	N	Legnagyobb rugóerő statikus terhelésnél
Ln	57,35	mm	A rugó legkisebb hossza statikus terhelésnél
sn	24,65	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	2162,773	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	60,03	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	12,2	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	16,444	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	4,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	98,442	N/mm	Rugóarány
Gew	369,1687	g	A termék tömege
Fntol	184	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	181	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,51	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

erő-út-számítás Nyomórugó D-409A

Érdeklődési képlet Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

Érdeklődési képlet Nyomórugó D-409A

Hasonló nyomórugók a Nyomórugó D-409A Tavaszi acél Ø 8 x 45,5 x 82 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-409A	EN 10270-1	8	53,5	82	2426,915	57,35	24,65	4,5	98,442	100,0 \| 100,0 \| 100,0 \| 100,0
VD-409A	1.4310	8	53,5	82	2084,467	57,35	24,65	4,5	84,551	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-339K	50	74,4	12,671	EN 10270-1	578,56	28,74	45,66	44,0 \| 80,1 \| 38,9 \| 12,9
D-349A-04	50	70	12,704	EN 10270-1	344,411	42,89	27,11	48,6 \| 80,4 \| 52,6 \| 12,9
D-345	55	85	14,554	EN 10270-1	773,158	31,88	53,13	46,4 \| 85,4 \| 39,1 \| 14,8
D-344B	55	66	14,554	EN 10270-1	496,641	31,88	34,13	47,1 \| 80,1 \| 46,3 \| 14,8
D-364F	60	85,4	16,454	EN 10270-1	829,093	35,01	50,39	47,6 \| 84,6 \| 41,5 \| 16,7
D-350A	45	80	18,089	EN 10270-1	671,268	42,89	37,11	48,9 \| 81,4 \| 47,0 \| 18,4
D-364J-02	56	77	20,681	EN 10270-1	876,677	34,61	42,39	51,4 \| 86,1 \| 47,1 \| 21,0
D-364J-22	48	92	22,079	EN 10270-1	993,5	47	45	50,9 \| 82,5 \| 47,9 \| 22,4
D-364R-70	61	85	22,673	EN 10270-1	1071,318	37,75	47,25	52,5 \| 86,4 \| 48,2 \| 23,0
D-375A	56,3	94	23,343	EN 10270-1	933,982	53,99	40,01	53,6 \| 87,0 \| 50,0 \| 23,7
D-375	56,3	80	36,682	EN 10270-1	1506,22	38,94	41,06	62,9 \| 90,4 \| 61,0 \| 37,3
D-381	46,3	90	45,592	EN 10270-1	1695,55	52,81	37,19	66,6 \| 85,5 \| 68,1 \| 46,3
D-389L	50	89	55,936	EN 10270-1	1704,417	58,53	30,47	74,5 \| 91,0 \| 75,6 \| 56,8
D-405	58	75	95,378	EN 10270-1	2533,188	48,44	26,56	95,2 \| 94,6 \| 94,3 \| 96,9
D-409A	53,5	82	98,442	EN 10270-1	2426,915	57,35	24,65	100,0 \| 100,0 \| 100,0 \| 100,0
D-411	48	90	118,545	EN 10270-1	2839,164	66,05	23,95	89,3 \| 93,6 \| 91,3 \| 83,1
D-414M-01	57	91	120,877	EN 10270-1	2608,527	69,42	21,58	87,6 \| 91,0 \| 90,3 \| 81,5
D-414J	63	77,3	121,28	EN 10270-1	2783,249	54,35	22,95	86,9 \| 89,4 \| 90,2 \| 81,2
D-435	60	75	232,857	EN 10270-1	3536,518	59,81	15,19	64,8 \| 86,9 \| 65,1 \| 42,3
D-500	60	85	362,228	EN 10270-1	7064,921	65,5	19,5	56,7 \| 86,1 \| 56,7 \| 27,2

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-409A

Származási ország: DE, German; Nyomórugó D-409A
