Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

árlépcsők - Nyomórugó VD-364R-93

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

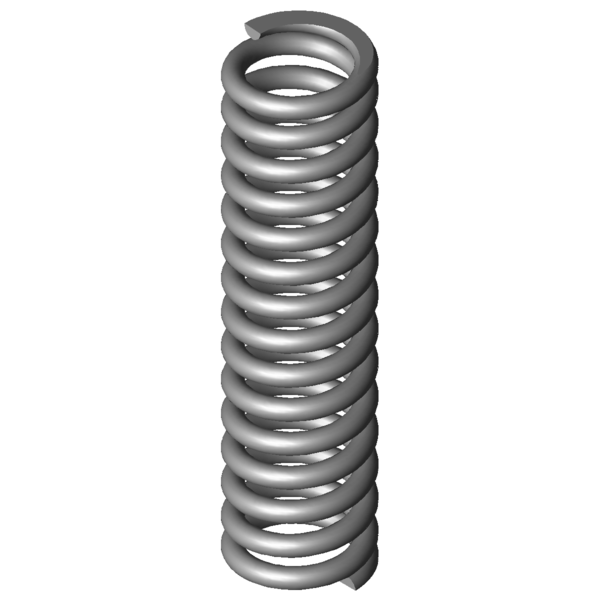

Termékkép Nyomórugó VD-364R-93

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-93

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	25,9	mm	Legnagyobb tüskeátmérő
Dh	40,3	mm	Legkisebb hüvelyátmérő
L0	152	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1103,84	N	Legnagyobb rugóerő statikus terhelésnél
Ln	104,78	mm	A rugó legkisebb hossza statikus terhelésnél
sn	47,22	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	966,057	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	110,67	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	23,43	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,815	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	13,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	23,374	N/mm	Rugóarány
Gew	359,1438	g	A termék tömege
Fntol	97	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	95,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,89	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

erő-út-számítás Nyomórugó VD-364R-93

Érdeklődési képlet Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

Érdeklődési képlet Nyomórugó VD-364R-93

Hasonló nyomórugók a Nyomórugó VD-364R-93 Rozsdamentes acél Ø 6 x 33 x 152 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-93	1.4310	6	39	152	1103,84	104,78	47,22	13,5	23,374	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-93	EN 10270-1	6	39	152	1285,185	104,78	47,22	13,5	27,214	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	45,6 \| 85,2 \| 37,7 \| 13,7
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	47,7 \| 83,4 \| 42,0 \| 17,6
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	47,6 \| 80,9 \| 44,1 \| 17,9
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	51,9 \| 83,9 \| 50,2 \| 21,7
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	54,3 \| 87,4 \| 50,3 \| 25,3
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	54,9 \| 83,5 \| 53,2 \| 28,1
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	64,0 \| 91,1 \| 62,5 \| 38,6
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	72,5 \| 91,0 \| 73,6 \| 52,9
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	75,2 \| 91,1 \| 77,3 \| 57,1
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	79,0 \| 91,7 \| 81,0 \| 64,4
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	78,0 \| 93,2 \| 72,5 \| 68,2
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	80,1 \| 89,1 \| 82,8 \| 68,5
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	85,3 \| 91,1 \| 81,6 \| 83,3
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	84,0 \| 94,0 \| 65,3 \| 92,6
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	86,9 \| 98,9 \| 71,2 \| 90,7
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	82,6 \| 93,4 \| 78,7 \| 75,6
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	80,8 \| 97,2 \| 75,9 \| 69,5
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	78,9 \| 91,6 \| 78,0 \| 67,0
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	81,8 \| 96,9 \| 82,1 \| 66,3
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	74,7 \| 90,2 \| 67,9 \| 66,0
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	77,1 \| 96,5 \| 76,6 \| 58,1
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	68,8 \| 91,0 \| 68,6 \| 46,9
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	59,9 \| 86,1 \| 59,0 \| 34,6

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-364R-93

Származási ország: DE, German; Nyomórugó VD-364R-93
