Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

árlépcsők - Nyomórugó VD-364R-10

mennyiség	egységár (EUR)
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-364R-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-10

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	178	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	57,9	mm	Kitörési hossz
Fn	1627,847	N	Legnagyobb rugóerő statikus terhelésnél
Ln	102,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	75,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1174,344	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	123,75	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	14,39	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,776	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	21,647	N/mm	Rugóarány
Gew	315,851	g	A termék tömege
Fntol	100	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	100	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,74	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AL	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

erő-út-számítás Nyomórugó VD-364R-10

Érdeklődési képlet Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

Érdeklődési képlet Nyomórugó VD-364R-10

Hasonló nyomórugók a Nyomórugó VD-364R-10 Rozsdamentes acél Ø 5,8 x 33,2 x 178 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-10	1.4310	5,8	39	178	1627,847	102,8	75,2	12,5	21,647	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-10	EN 10270-1	5,8	39	178	1839,832	105	73	12,5	25,203	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	42,5 \| 79,7 \| 37,3 \| 10,3
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	47,7 \| 82,2 \| 46,2 \| 14,8
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	53,3 \| 85,6 \| 57,2 \| 17,1
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	49,9 \| 82,5 \| 48,2 \| 19,0
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	54,9 \| 85,6 \| 54,0 \| 25,3
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	58,1 \| 88,5 \| 58,5 \| 27,3
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	57,4 \| 90,3 \| 40,1 \| 41,7
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	74,4 \| 89,7 \| 75,9 \| 57,5
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	77,4 \| 90,3 \| 80,3 \| 61,7
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	74,6 \| 88,9 \| 70,1 \| 64,7
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	81,0 \| 97,2 \| 76,4 \| 69,5
VD-364A	30	180	15,556	1.4310	653,819	137,97	42,03	69,1 \| 87,3 \| 48,0 \| 71,9
VD-364R-11	39	203	18,661	1.4310	1627,25	115,8	87,2	91,7 \| 95,9 \| 93,1 \| 86,2
VD-364	30	180	18,919	1.4310	1225,591	115,22	64,78	85,2 \| 87,3 \| 80,7 \| 87,4
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	84,0 \| 94,0 \| 65,3 \| 92,6
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	90,4 \| 95,1 \| 92,0 \| 84,0
VD-389A-11	39	203	29,899	1.4310	1690,434	146,46	56,54	83,2 \| 91,4 \| 85,7 \| 72,4
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	79,2 \| 92,4 \| 80,9 \| 64,3
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	79,1 \| 95,5 \| 79,8 \| 62,1
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	77,5 \| 91,1 \| 80,0 \| 61,4
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	73,3 \| 90,7 \| 75,6 \| 53,8
VD-414AE	42	200	65,133	1.4310	3762,459	142,23	57,77	59,4 \| 84,8 \| 60,0 \| 33,2
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	59,5 \| 86,6 \| 59,9 \| 32,0
VD-389R	34	166	68,862	1.4310	2081,596	135,77	30,23	59,5 \| 87,8 \| 59,2 \| 31,4

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202081; Nyomórugó VD-364R-10

Származási ország: DE, German; Nyomórugó VD-364R-10

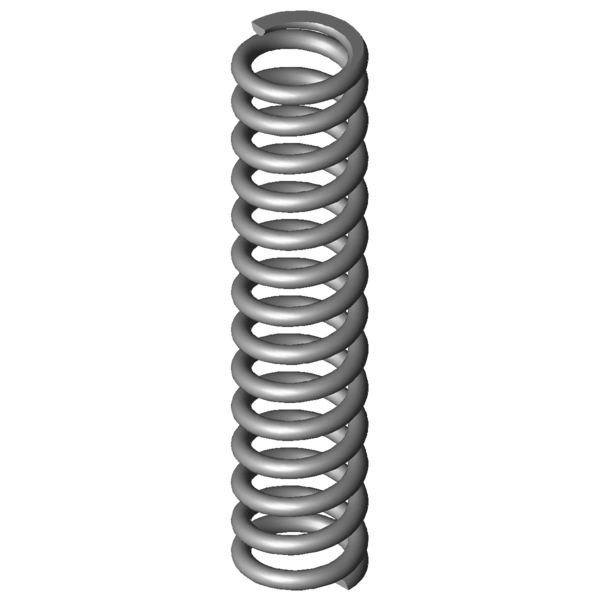

Termékkép - nyomórugók VD-364R-10
