Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

árlépcsők - Nyomórugó VD-328

mennyiség	egységár (EUR)
1	13,1800 EUR
2	10,5000 EUR
3	6,0600 EUR
7	3,9100 EUR
17	2,5400 EUR
37	2,1200 EUR
75	2,0700 EUR
125	2,0700 EUR
175	2,0700 EUR
250	2,0700 EUR
350	2,0700 EUR

Nyomórugó Vétel

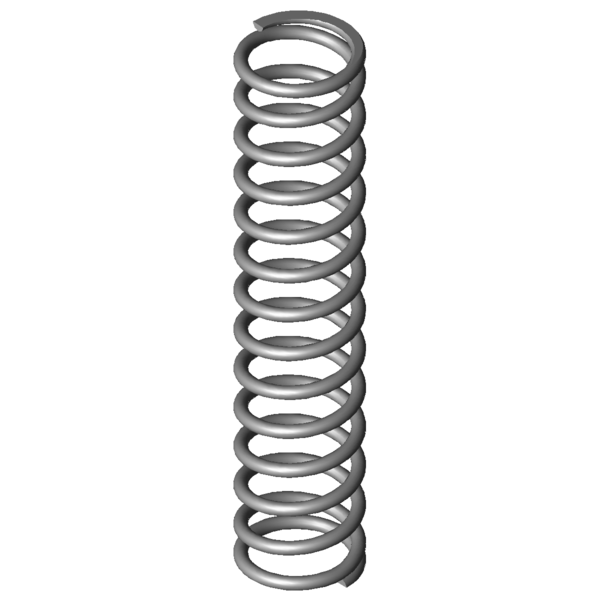

Termékkép Nyomórugó VD-328

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-328

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	32	mm	Átlagos tekervényátmérő
De	36	mm	Tekervény külső átmérője
Dd	27,1	mm	Legnagyobb tüskeátmérő
Dh	37,1	mm	Legkisebb hüvelyátmérő
L0	170	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	45,6	mm	Kitörési hossz
Fn	558,906	N	Legnagyobb rugóerő statikus terhelésnél
Ln	67,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	102,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	502,578	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	78,1	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	16,69	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,28	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,469	N/mm	Rugóarány
Gew	144,7965	g	A termék tömege
Fntol	29,91	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	29,45	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,17	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

erő-út-számítás Nyomórugó VD-328

Érdeklődési képlet Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

Érdeklődési képlet Nyomórugó VD-328

Hasonló nyomórugók a Nyomórugó VD-328 Rozsdamentes acél Ø 4 x 32 x 170 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-328	1.4310	4	36	170	558,906	67,8	102,2	12,5	5,469	100,0 \| 100,0 \| 100,0 \| 100,0
D-328	EN 10270-1	4	36	170	650,727	67,8	102,2	12,5	6,367	92,9 \| 100,0 \| 92,9 \| 85,9
D-328A	EN 10270-1	4	36	170	316,191	96,5	73,5	18,5	4,302	81,0 \| 100,0 \| 64,2 \| 78,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-206A-22	34	153	0,052	1.4310	5,278	52,36	100,64	41,3 \| 73,1 \| 49,7 \| 1,0
VD-207JC	35,5	176	0,133	1.4310	19,776	26,85	149,15	38,7 \| 77,6 \| 36,0 \| 2,4
VD-207JH	34	164	0,152	1.4310	20,949	26	138	39,3 \| 76,1 \| 38,9 \| 2,8
VD-234N-10	30	170	0,472	1.4310	60,64	41,64	128,36	43,9 \| 77,8 \| 45,2 \| 8,6
VD-268E	31	163	1,094	1.4310	125,006	48,7	114,3	52,5 \| 81,5 \| 55,9 \| 20,0
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	54,0 \| 86,1 \| 53,6 \| 22,4
VD-288Z-14	37	190	1,443	1.4310	195,509	54,48	135,53	56,3 \| 87,3 \| 55,2 \| 26,4
VD-297A	35,2	190	1,514	1.4310	165,881	80,4	109,6	59,4 \| 89,1 \| 61,5 \| 27,7
VD-288Z-23	33	157	2,1	1.4310	218,663	52,88	104,13	64,5 \| 86,3 \| 68,6 \| 38,4
VD-297	35,2	190	2,24	1.4310	299,264	56,4	133,6	65,0 \| 89,1 \| 65,0 \| 41,0
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	76,0 \| 90,4 \| 78,8 \| 58,7
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	75,9 \| 100,0 \| 60,3 \| 67,6
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	83,8 \| 94,3 \| 64,5 \| 92,6
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	91,3 \| 91,3 \| 90,1 \| 92,6
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	68,8 \| 90,5 \| 55,2 \| 60,6
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	66,5 \| 87,3 \| 67,9 \| 44,2
VD-359A-08	34	186	12,457	1.4310	902,634	113,54	72,46	66,3 \| 88,6 \| 66,4 \| 43,9
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	65,4 \| 90,5 \| 64,9 \| 41,0
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	64,1 \| 90,7 \| 62,5 \| 39,0
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	61,6 \| 87,8 \| 60,6 \| 36,3
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	59,9 \| 87,0 \| 58,5 \| 34,1
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	54,9 \| 85,6 \| 54,0 \| 25,3
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	51,5 \| 82,8 \| 48,4 \| 23,4
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	51,0 \| 83,6 \| 48,1 \| 21,2
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	46,9 \| 82,9 \| 41,5 \| 16,3
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	46,3 \| 82,5 \| 40,6 \| 15,7
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	45,9 \| 82,3 \| 40,0 \| 15,5
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	43,7 \| 80,5 \| 36,9 \| 13,6

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó VD-328

Származási ország: DE, German; Nyomórugó VD-328
