Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

árlépcsők - Nyomórugó VD-339N-06

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

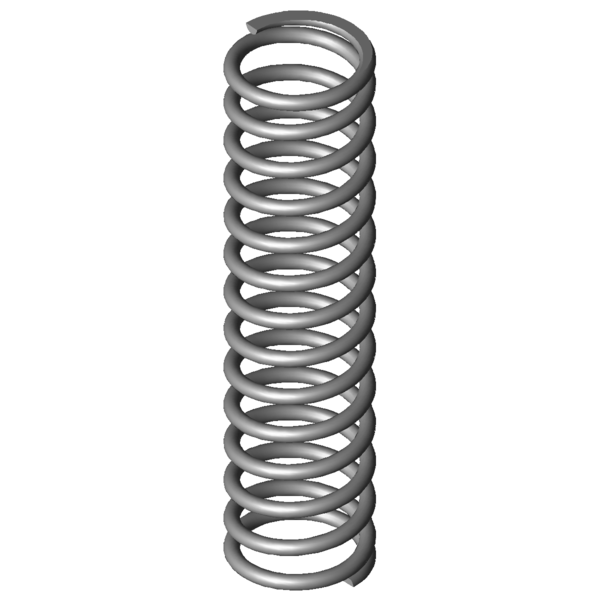

Termékkép Nyomórugó VD-339N-06

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-339N-06

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	36,5	mm	Átlagos tekervényátmérő
De	41	mm	Tekervény külső átmérője
Dd	31,2	mm	Legnagyobb tüskeátmérő
Dh	41,9	mm	Legkisebb hüvelyátmérő
L0	165	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	522,707	N	Legnagyobb rugóerő statikus terhelésnél
Ln	76,45	mm	A rugó legkisebb hossza statikus terhelésnél
sn	88,55	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	489,355	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	82,1	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	30	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	12,84	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	5,903	N/mm	Rugóarány
Gew	209,0288	g	A termék tömege
Fntol	31,99	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	31,5	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

erő-út-számítás Nyomórugó VD-339N-06

Érdeklődési képlet Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

Érdeklődési képlet Nyomórugó VD-339N-06

Hasonló nyomórugók a Nyomórugó VD-339N-06 Rozsdamentes acél Ø 4,5 x 36,5 x 165 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339N-06	1.4310	4,5	41	165	522,707	76,45	88,55	12,5	5,903	100,0 \| 100,0 \| 100,0 \| 100,0
D-339N-06	EN 10270-1	4,5	41	165	608,717	76,43	88,57	12,5	6,873	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-207JC	35,5	176	0,133	1.4310	19,776	26,85	149,15	35,0 \| 71,2 \| 31,6 \| 2,2
VD-207JH	34	164	0,152	1.4310	20,949	26	138	36,2 \| 71,9 \| 34,1 \| 2,6
VD-263X	42	141	1,008	1.4310	116,693	25,27	115,73	48,7 \| 79,5 \| 49,4 \| 17,1
VD-288H	48	161	1,059	1.4310	140,243	28,56	132,44	48,8 \| 81,7 \| 46,8 \| 17,9
VD-266	34,5	170	1,227	1.4310	159,653	39,9	130,1	49,7 \| 78,9 \| 49,3 \| 20,8
VD-291	43,2	190	1,687	1.4310	248,443	42,7	147,31	55,6 \| 84,3 \| 53,8 \| 28,6
VD-313E-12	48	160	2,099	1.4310	240,42	45,45	114,55	61,6 \| 87,5 \| 61,6 \| 35,6
VD-313H	40	155	3,208	1.4310	336,599	50,06	104,94	73,1 \| 90,5 \| 74,4 \| 54,3
VD-328A	36	170	3,695	1.4310	271,575	96,5	73,5	73,8 \| 91,3 \| 67,5 \| 62,6
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	82,1 \| 93,0 \| 83,6 \| 69,8
VD-328	36	170	5,469	1.4310	558,906	67,8	102,2	91,3 \| 91,3 \| 90,1 \| 92,6
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	100,0 \| 100,0 \| 100,0 \| 100,0
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	72,9 \| 92,4 \| 60,8 \| 65,4
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	68,8 \| 89,2 \| 69,4 \| 47,7
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	68,5 \| 92,4 \| 69,0 \| 44,2
VD-359A-07	34	166	14,014	1.4310	896,405	102,04	63,96	66,1 \| 90,8 \| 65,3 \| 42,1
VD-364R-83	46	150	14,175	1.4310	715,838	99,5	50,5	63,9 \| 85,0 \| 65,0 \| 41,6
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	64,1 \| 89,2 \| 63,9 \| 39,2
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	61,4 \| 84,0 \| 63,2 \| 37,0
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	58,2 \| 87,1 \| 57,0 \| 30,3
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	58,1 \| 88,5 \| 58,5 \| 27,3
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	54,3 \| 87,4 \| 50,3 \| 25,3
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	54,3 \| 88,3 \| 51,7 \| 22,9
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	49,4 \| 86,3 \| 44,5 \| 17,5
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	48,4 \| 85,0 \| 43,4 \| 16,9
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	48,0 \| 84,8 \| 42,5 \| 16,7
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	48,0 \| 81,8 \| 45,4 \| 16,7

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202081; Nyomórugó VD-339N-06

Származási ország: DE, German; Nyomórugó VD-339N-06
