Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

árlépcsők - Nyomórugó VD-364R-09

mennyiség	egységár (EUR)
1	14,4000 EUR
2	11,4700 EUR
3	7,0900 EUR
7	5,2300 EUR
17	3,6600 EUR
37	3,0100 EUR
75	2,9700 EUR
125	2,9700 EUR
175	2,9700 EUR
250	2,9700 EUR
350	2,9700 EUR

Nyomórugó Vétel

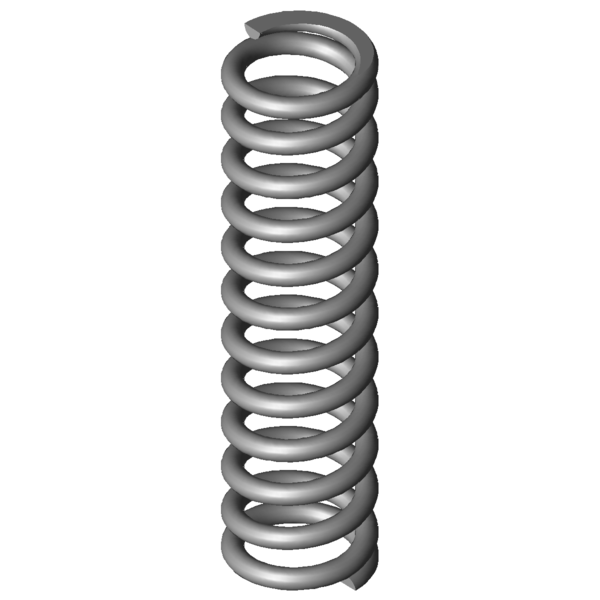

Termékkép Nyomórugó VD-364R-09

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-09

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	33,2	mm	Átlagos tekervényátmérő
De	39	mm	Tekervény külső átmérője
Dd	26,4	mm	Legnagyobb tüskeátmérő
Dh	40,4	mm	Legkisebb hüvelyátmérő
L0	152	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1628,672	N	Legnagyobb rugóerő statikus terhelésnél
Ln	88,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	63,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1280,775	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	102,3	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	9,64	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	13,924	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	10,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	25,77	N/mm	Rugóarány
Gew	272,2854	g	A termék tömege
Fntol	102	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	99	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,36	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AK	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

erő-út-számítás Nyomórugó VD-364R-09

Érdeklődési képlet Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

Érdeklődési képlet Nyomórugó VD-364R-09

Hasonló nyomórugók a Nyomórugó VD-364R-09 Rozsdamentes acél Ø 5,8 x 33,2 x 152 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-09	1.4310	5,8	39	152	1628,672	88,8	63,2	10,5	25,77	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-09	EN 10270-1	5,8	39	152	1845,233	90,5	61,5	10,5	30,004	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-321	44	160	4,118	1.4310	450,882	50,5	109,5	47,6 \| 84,2 \| 42,7 \| 16,0
VD-313JA	34	145	4,185	1.4310	349,385	61,51	83,49	48,8 \| 81,5 \| 48,6 \| 16,2
VD-327A	36	141	5,064	1.4310	346,435	72,58	68,42	53,7 \| 84,7 \| 56,8 \| 19,6
VD-339N-06	41	165	5,903	1.4310	522,707	76,45	88,55	54,3 \| 88,3 \| 51,7 \| 22,9
VD-324	37	135	6,561	1.4310	533,559	53,68	81,32	55,0 \| 84,2 \| 55,2 \| 25,5
VD-358A	37	160	9,021	1.4310	384,005	117,43	42,57	57,5 \| 92,0 \| 45,5 \| 35,0
VD-357A	37	144	12,362	1.4310	687,387	88,4	55,6	68,3 \| 91,9 \| 65,1 \| 48,0
VD-358	37	160	13,351	1.4310	1033,535	82,59	77,41	72,1 \| 92,0 \| 72,6 \| 51,8
VD-364N	38	177	15,048	1.4310	1019,648	109,24	67,76	76,3 \| 92,7 \| 77,9 \| 58,4
VD-382A	46,3	152	15,954	1.4310	649,342	111,3	40,7	68,7 \| 92,1 \| 52,1 \| 61,9
VD-359A-06	34	147	16,016	1.4310	904,413	90,53	56,47	74,9 \| 90,0 \| 72,4 \| 62,1
VD-364J-11	42	135	19,371	1.4310	1239,8	71	63,7	85,1 \| 92,2 \| 87,7 \| 75,5
VD-364R-10	39	178	21,647	1.4310	1627,847	102,8	75,2	90,4 \| 95,1 \| 92,0 \| 84,0
VD-364R-93	39	152	23,374	1.4310	1103,84	104,78	47,22	86,9 \| 98,9 \| 71,2 \| 90,7
VD-364R-09	39	152	25,77	1.4310	1628,672	88,8	63,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-08	39	127	30,924	1.4310	1629,703	74,3	52,7	89,8 \| 94,5 \| 91,7 \| 83,3
VD-388	38,3	155	33,652	1.4310	1774,379	102,27	52,73	86,8 \| 96,1 \| 87,6 \| 76,6
VD-389A-10	39	178	34,883	1.4310	1763,189	127,45	50,55	83,6 \| 90,7 \| 86,2 \| 73,9
VD-389A-21	37,8	150	35,28	1.4310	1687,156	102,18	47,82	85,0 \| 95,9 \| 86,1 \| 73,0
VD-389N-03	46	152	35,417	1.4310	2044,978	94,26	57,74	82,5 \| 89,2 \| 85,5 \| 72,8
VD-389A-09	39	152	40,249	1.4310	1600,046	112,25	39,75	80,0 \| 95,5 \| 80,6 \| 64,0
VD-389A-08	39	127	49,832	1.4310	1682,46	93,24	33,76	72,3 \| 90,0 \| 75,1 \| 51,7
VD-414AD	42	168	67,546	1.4310	2044,869	137,73	30,27	62,4 \| 85,3 \| 63,8 \| 38,1

Hasonló fémrugók száma: 22
