Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

árlépcsők - Nyomórugó D-389NA

mennyiség	egységár (EUR)
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9440 EUR
175	4,8928 EUR
250	4,7033 EUR
350	4,5611 EUR

Nyomórugó Vétel

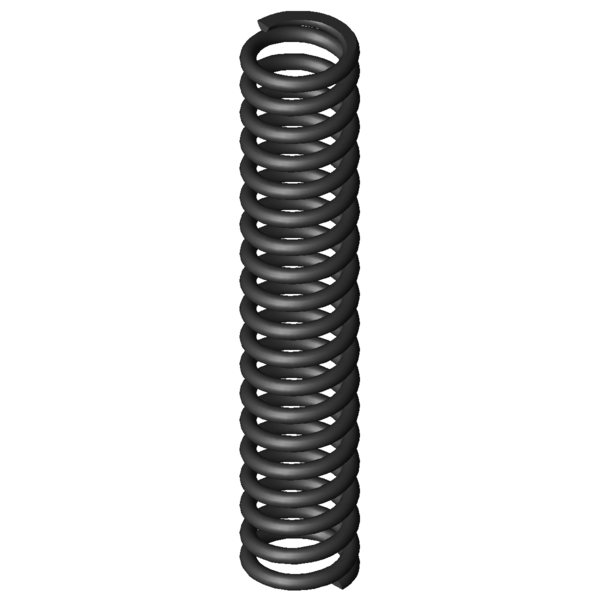

Termékkép Nyomórugó D-389NA

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-389NA

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	7	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	43	mm	Átlagos tekervényátmérő
De	50	mm	Tekervény külső átmérője
Dd	34,8	mm	Legnagyobb tüskeátmérő
Dh	51,4	mm	Legkisebb hüvelyátmérő
L0	265	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	165,56	mm	Kitörési hossz
Fn	1921,769	N	Legnagyobb rugóerő statikus terhelésnél
Ln	155,68	mm	A rugó legkisebb hossza statikus terhelésnél
sn	109,32	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1753,243	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	165,27	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	47,14	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	14,743	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	17,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	17,58	N/mm	Rugóarány
Gew	801,3447	g	A termék tömege
Fntol	107	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	105	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,6	mm	(+/-) tekervényátmérő tűréshatára
L0tol	4,51	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AR	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

erő-út-számítás Nyomórugó D-389NA

Érdeklődési képlet Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

Érdeklődési képlet Nyomórugó D-389NA

Hasonló nyomórugók a Nyomórugó D-389NA Tavaszi acél Ø 7 x 43 x 265 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-389NA	EN 10270-1	7	50	265	1921,769	155,68	109,32	17,5	17,58	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389NA	1.4310	7	50	265	1650,599	155,68	109,32	17,5	15,099	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-322A	44	235	2,203	EN 10270-1	296,264	100,5	134,5	46,3 \| 77,9 \| 48,3 \| 12,5
D-316	54	230	2,455	EN 10270-1	433,557	53,37	176,63	45,0 \| 78,8 \| 42,2 \| 14,0
D-348A	55	280	2,753	EN 10270-1	425,053	125,63	154,38	49,3 \| 85,7 \| 46,5 \| 15,7
D-339N	50	299	2,861	EN 10270-1	579,623	96,42	202,58	47,5 \| 84,3 \| 42,1 \| 16,3
D-322	44	235	3,26	EN 10270-1	536,27	70,5	164,5	47,9 \| 77,9 \| 47,2 \| 18,5
D-347A	55	235	3,773	EN 10270-1	530,599	94,38	140,63	52,6 \| 83,7 \| 52,7 \| 21,5
D-348	55	280	4,075	EN 10270-1	781,891	88,13	191,88	52,6 \| 85,7 \| 48,8 \| 23,2
D-354A	45	300	4,422	EN 10270-1	687,347	144,55	155,45	53,8 \| 83,3 \| 53,0 \| 25,2
D-354	45	300	5,378	EN 10270-1	964,597	120,63	179,37	56,5 \| 83,3 \| 55,6 \| 30,6
D-378A	56,3	250	6,94	EN 10270-1	681,373	151,82	98,18	64,4 \| 91,0 \| 62,6 \| 39,5
D-378	56,3	250	10,271	EN 10270-1	1472,179	106,67	143,33	75,3 \| 91,0 \| 76,4 \| 58,4
D-384A	46,3	280	11,145	EN 10270-1	1146,827	177,1	102,9	77,6 \| 92,4 \| 76,9 \| 63,4
D-364R-84	46	220	11,151	EN 10270-1	875,368	141,5	78,5	69,7 \| 86,9 \| 58,7 \| 63,4
D-384	46,3	280	13,554	EN 10270-1	1791,169	147,85	132,15	85,8 \| 92,4 \| 88,0 \| 77,1
D-389NA	50	265	17,58	EN 10270-1	1921,769	155,68	109,32	100,0 \| 100,0 \| 100,0 \| 100,0
D-389N	50	228	19,848	EN 10270-1	1756,744	139,49	88,51	90,0 \| 95,3 \| 86,2 \| 88,6
D-389N-05	46	236	25,772	EN 10270-1	2411,864	142,41	93,59	81,5 \| 93,7 \| 82,6 \| 68,2
D-414	48	275	35,243	EN 10270-1	3194,8	184,35	90,65	71,6 \| 93,3 \| 71,5 \| 49,9
D-413A	48	248	35,243	EN 10270-1	2243,232	184,35	63,65	71,4 \| 92,4 \| 71,9 \| 49,9
D-414M-05	57	276	35,552	EN 10270-1	2956,938	192,83	83,17	69,1 \| 87,2 \| 70,5 \| 49,4
D-506	60	250	101,424	EN 10270-1	7302,517	178	72	48,0 \| 80,4 \| 46,1 \| 17,3
D-447	50	239	102,697	EN 10270-1	4598,753	194,22	44,78	48,4 \| 86,7 \| 41,4 \| 17,1
D-445D	55	238	149,063	EN 10270-1	6111,568	197	41	43,3 \| 83,6 \| 34,5 \| 11,8

Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó D-389NA

Származási ország: DE, German; Nyomórugó D-389NA
