Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

árlépcsők - Nyomórugó D-394A

mennyiség	egységár (EUR)
1	14,9000 EUR
2	11,8700 EUR
3	7,7300 EUR
7	5,7700 EUR
17	4,1600 EUR
37	3,5700 EUR
75	3,5200 EUR
125	3,5057 EUR
175	3,4790 EUR
250	3,4039 EUR
350	3,3561 EUR

Nyomórugó Vétel

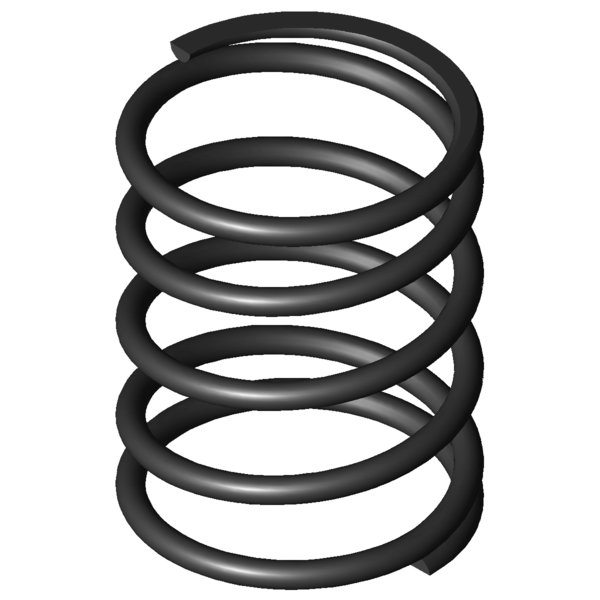

Termékkép Nyomórugó D-394A

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-394A

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	90	mm	Átlagos tekervényátmérő
De	98	mm	Tekervény külső átmérője
Dd	80,3	mm	Legnagyobb tüskeátmérő
Dh	101,4	mm	Legkisebb hüvelyátmérő
L0	125	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1191,4	N	Legnagyobb rugóerő statikus terhelésnél
Ln	52,15	mm	A rugó legkisebb hossza statikus terhelésnél
sn	72,85	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1125,176	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	56,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	43,8	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	33,429	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	16,354	N/mm	Rugóarány
Gew	617,8818	g	A termék tömege
Fntol	82,3	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	80	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	3,8	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AM	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

erő-út-számítás Nyomórugó D-394A

Érdeklődési képlet Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

Érdeklődési képlet Nyomórugó D-394A

Hasonló nyomórugók a Nyomórugó D-394A Tavaszi acél Ø 8 x 90 x 125 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-394A	EN 10270-1	8	98	125	1191,4	52,15	72,85	3,5	16,354	100,0 \| 100,0 \| 100,0 \| 100,0
VD-394A	1.4310	8	98	125	1023,298	52,15	72,85	3,5	14,047	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-339F	75	146	3,406	EN 10270-1	387,897	32,12	113,88	47,3 \| 72,8 \| 48,3 \| 20,8
D-364R-57	90	165	4,05	EN 10270-1	433,367	58	107	52,6 \| 80,9 \| 52,2 \| 24,8
D-364R-32	69	136	4,625	EN 10270-1	292,723	72,71	63,29	52,4 \| 82,6 \| 50,8 \| 23,7
D-339Z-01	75	117	5,304	EN 10270-1	438,119	34,4	82,61	55,6 \| 78,2 \| 61,2 \| 27,2
D-364R-56	90	95	6,365	EN 10270-1	341,966	41,27	53,73	57,0 \| 80,9 \| 51,2 \| 38,9
D-364E-04	80	120	6,441	EN 10270-1	531,61	37,47	82,53	60,2 \| 83,0 \| 64,4 \| 33,0
D-340	68	120	7,275	EN 10270-1	629,924	33,42	86,58	63,0 \| 76,0 \| 68,5 \| 44,5
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	63,2 \| 87,8 \| 63,7 \| 38,1
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	68,1 \| 90,4 \| 68,1 \| 45,9
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	67,0 \| 82,8 \| 63,5 \| 54,8
D-389S	108	115	9,273	EN 10270-1	472,57	64,04	50,96	68,6 \| 94,2 \| 54,8 \| 56,7
D-364R-60	77	102	10,54	EN 10270-1	658,619	39,51	62,49	71,1 \| 78,4 \| 70,5 \| 64,4
D-369C	78,3	110	12,285	EN 10270-1	845,433	41,18	68,82	73,0 \| 83,4 \| 72,7 \| 63,0
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	74,8 \| 85,6 \| 73,8 \| 65,0
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	100,0 \| 100,0 \| 100,0 \| 100,0
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	100,0 \| 100,0 \| 100,0 \| 100,0
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	89,2 \| 92,4 \| 91,6 \| 83,8
D-414E	100	134	25,342	EN 10270-1	1939,175	57,48	76,52	78,7 \| 93,4 \| 78,3 \| 64,5
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	68,8 \| 84,1 \| 66,0 \| 56,2
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	79,9 \| 94,3 \| 81,0 \| 64,3
D-399A	81	98	30,647	EN 10270-1	1461,959	50,3	47,7	71,3 \| 87,0 \| 73,5 \| 53,4
D-425	90	115	56,85	EN 10270-1	3021,003	61,86	53,14	57,6 \| 87,9 \| 56,2 \| 28,8
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	58,7 \| 81,9 \| 62,0 \| 32,3
D-528	110	145	64,128	EN 10270-1	4527,31	74,4	70,6	55,9 \| 80,7 \| 61,6 \| 25,5
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	55,6 \| 87,3 \| 53,0 \| 26,3
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	50,7 \| 86,9 \| 46,4 \| 18,9
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	49,5 \| 87,8 \| 44,8 \| 16,0
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	45,3 \| 84,8 \| 38,4 \| 12,7
D-538	80	105	191,954	EN 10270-1	6291,686	72,22	32,78	40,8 \| 79,0 \| 33,2 \| 10,2

Hasonló fémrugók száma: 28

Vámtarifaszám: 73202081; Nyomórugó D-394A

Származási ország: DE, German; Nyomórugó D-394A
