Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

árlépcsők - Nyomórugó D-480

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Nyomórugó Vétel

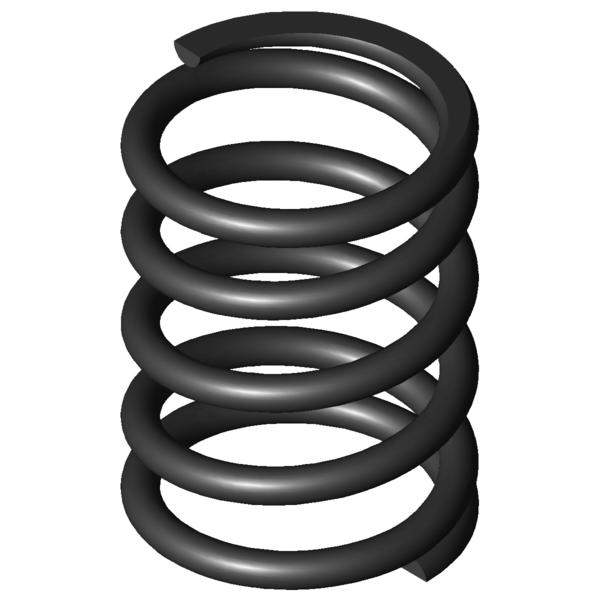

Termékkép Nyomórugó D-480

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-480

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	11	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	89	mm	Átlagos tekervényátmérő
De	100	mm	Tekervény külső átmérője
Dd		mm	Legnagyobb tüskeátmérő
Dh		mm	Legkisebb hüvelyátmérő
L0	135	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	4042,3	N	Legnagyobb rugóerő statikus terhelésnél
Ln	68,13	mm	A rugó legkisebb hossza statikus terhelésnél
sn	66,87	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn		N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn		mm	Legkisebb hossz dinamikus terhelés mellett
shdyn		mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	35,429	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	60,451	N/mm	Rugóarány
Gew	1155,2029	g	A termék tömege
Fntol	207	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol		N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	1,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,43	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	BE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

erő-út-számítás Nyomórugó D-480

Érdeklődési képlet Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

Érdeklődési képlet Nyomórugó D-480

Hasonló nyomórugók a Nyomórugó D-480 Tavaszi acél Ø 11 x 89 x 135 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-480	EN 10270-1	11	100	135	4042,3	68,13	66,87	3,5	60,451	53,9 \| 83,1 \| 51,8 \| 26,7

Hasonló fémrugók száma: 1

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-389E-10	105	145	7,425	EN 10270-1	719,139	48,15	96,85	62,3 \| 81,8 \| 59,0 \| 46,0
D-365	86,3	145	8,956	EN 10270-1	920,734	42,19	102,81	45,9 \| 78,9 \| 43,9 \| 14,8
D-364W	86,3	102	8,956	EN 10270-1	535,646	42,19	59,81	46,4 \| 73,0 \| 51,3 \| 14,8
D-389S	108	115	9,273	EN 10270-1	472,57	64,04	50,96	47,6 \| 83,5 \| 43,9 \| 15,3
D-390	108	170	11,922	EN 10270-1	1390,586	53,36	116,64	82,4 \| 88,8 \| 84,6 \| 73,9
D-389E-20	89	115	12,675	EN 10270-1	874,706	45,99	69,01	53,2 \| 79,3 \| 59,3 \| 21,0
D-389G	75	153	14,144	EN 10270-1	1289,931	61,8	91,2	50,5 \| 75,6 \| 52,6 \| 23,4
D-394A	98	125	16,354	EN 10270-1	1191,4	52,15	72,85	58,5 \| 87,8 \| 60,6 \| 27,1
D-399B	81	147	19,503	EN 10270-1	1503,751	69,9	77,1	58,7 \| 81,9 \| 62,0 \| 32,3
D-395	88	125	23,286	EN 10270-1	1723,143	51	74	63,2 \| 84,4 \| 66,5 \| 38,5
D-414E	100	134	25,342	EN 10270-1	1939,175	57,48	76,52	67,8 \| 93,7 \| 67,7 \| 41,9
D-420	110	150	29,107	EN 10270-1	2510,491	63,75	86,25	69,5 \| 90,6 \| 69,8 \| 48,2
D-401	71	140	30,342	EN 10270-1	2169,66	68,49	71,51	67,9 \| 80,1 \| 73,6 \| 50,2
D-425	90	115	56,85	EN 10270-1	3021,003	61,86	53,14	86,6 \| 88,7 \| 77,1 \| 94,0
D-480	100	135	60,451	EN 10270-1	4042,3	68,13	66,87	53,9 \| 83,1 \| 51,8 \| 26,7
D-528	110	145	64,128	EN 10270-1	4527,31	74,4	70,6	92,7 \| 91,9 \| 92,0 \| 94,3
D-431	73	135	74,077	EN 10270-1	3794,636	83,77	51,23	84,9 \| 88,0 \| 85,2 \| 81,6
D-492	75	140	103,451	EN 10270-1	5004,765	91,62	48,38	75,2 \| 90,5 \| 76,6 \| 58,4
D-540	80	150	122,153	EN 10270-1	6134,632	99,78	50,22	69,1 \| 87,2 \| 70,5 \| 49,5
D-550	75	140	153,606	EN 10270-1	6247,359	99,33	40,67	63,3 \| 87,7 \| 62,8 \| 39,4

Hasonló fémrugók száma: 19

Vámtarifaszám: 73202081; Nyomórugó D-480

Származási ország: DE, German; Nyomórugó D-480
