Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

árlépcsők - Nyomórugó D-410

mennyiség	egységár (EUR)
1	13,8800 EUR
2	11,0500 EUR
3	6,5900 EUR
7	4,6100 EUR
17	2,9500 EUR
37	2,4600 EUR
75	2,3800 EUR
125	2,3621 EUR
175	2,3490 EUR
250	2,3059 EUR
350	2,2597 EUR

Nyomórugó Vétel

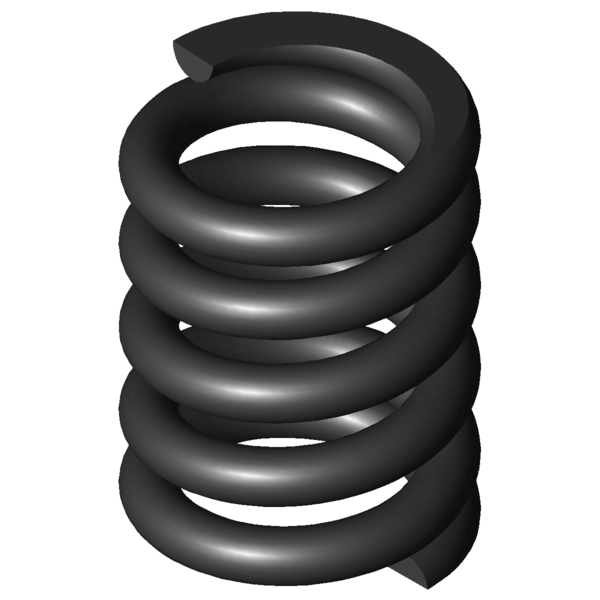

Termékkép Nyomórugó D-410

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-410

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	40	mm	Átlagos tekervényátmérő
De	48	mm	Tekervény külső átmérője
Dd	30,8	mm	Legnagyobb tüskeátmérő
Dh	49,3	mm	Legkisebb hüvelyátmérő
L0	65	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	3194,8	N	Legnagyobb rugóerő statikus terhelésnél
Ln	47,85	mm	A rugó legkisebb hossza statikus terhelésnél
sn	17,15	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	2835,269	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	49,78	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,12	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	16,286	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	186,286	N/mm	Rugóarány
Gew	274,6141	g	A termék tömege
Fntol	258	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	253	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,5	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,13	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AH	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

erő-út-számítás Nyomórugó D-410

Érdeklődési képlet Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

Érdeklődési képlet Nyomórugó D-410

Hasonló nyomórugók a Nyomórugó D-410 Tavaszi acél Ø 8 x 40 x 65 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-410	EN 10270-1	8	48	65	3194,8	47,85	17,15	3,5	186,286	100,0 \| 100,0 \| 100,0 \| 100,0
VD-410	1.4310	8	48	65	2744	47,85	17,15	3,5	160	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-364J-21	48	63	34,696	EN 10270-1	1069,341	32,18	30,82	50,6 \| 88,6 \| 44,6 \| 18,6
D-355A	37	63	35,329	EN 10270-1	744,049	41,94	21,06	50,1 \| 78,8 \| 52,4 \| 19,0
D-374B	56,3	64	36,682	EN 10270-1	919,309	38,94	25,06	51,9 \| 87,5 \| 48,6 \| 19,7
D-364R-81	46	66	37,509	EN 10270-1	581,382	50,5	15,5	54,7 \| 89,8 \| 54,3 \| 20,1
D-364J-09	42	70	42,602	EN 10270-1	1284,016	39,86	30,14	51,5 \| 83,0 \| 48,5 \| 22,9
D-380A	46,3	68	45,592	EN 10270-1	692,529	52,81	15,19	56,6 \| 90,3 \| 55,1 \| 24,5
D-364L	38	70	49,375	EN 10270-1	1191,939	45,86	24,14	53,6 \| 80,3 \| 54,2 \| 26,5
D-364R-91	39	68	66,799	EN 10270-1	1215,912	49,8	18,2	62,0 \| 83,9 \| 66,1 \| 35,9
D-380	46,3	60	71,644	EN 10270-1	1562,682	38,19	21,81	63,8 \| 89,2 \| 63,8 \| 38,5
D-364R-03	39	64	74,127	EN 10270-1	1784,495	39,93	24,07	62,5 \| 84,1 \| 63,6 \| 39,8
D-389K	50	62,3	87,899	EN 10270-1	1754,76	42,34	19,96	70,2 \| 93,1 \| 70,4 \| 47,2
D-404A	58	68	95,378	EN 10270-1	1865,54	48,44	19,56	72,3 \| 92,8 \| 73,0 \| 51,2
D-389N-01	46	68	103,087	EN 10270-1	2257,233	46,1	21,9	74,3 \| 93,0 \| 74,5 \| 55,3
D-389A-03	39	64	162,453	EN 10270-1	2810,439	46,7	17,3	89,5 \| 87,8 \| 93,6 \| 87,2
D-410	48	65	186,286	EN 10270-1	3194,8	47,85	17,15	100,0 \| 100,0 \| 100,0 \| 100,0
D-450	46	67	873,414	EN 10270-1	7686,043	58,2	8,8	52,9 \| 90,9 \| 46,4 \| 21,3

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó D-410

Származási ország: DE, German; Nyomórugó D-410
