Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

árlépcsők - Nyomórugó D-414D-14

mennyiség	egységár (EUR)
1	39,1400 EUR
2	31,1800 EUR
3	30,5900 EUR
7	27,6100 EUR
17	25,4600 EUR
37	24,0000 EUR
75	23,1400 EUR
125	23,0080 EUR
175	22,7957 EUR
250	22,4802 EUR
350	22,0368 EUR

Nyomórugó Vétel

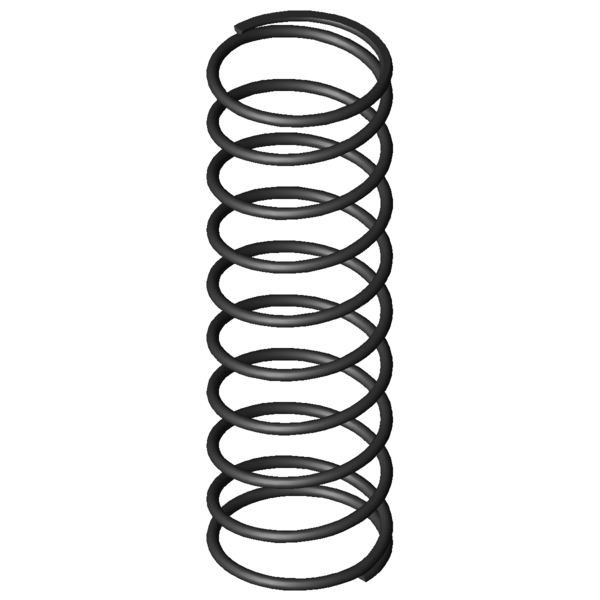

Termékkép Nyomórugó D-414D-14

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó D-414D-14

képlet karakterek	érték	egység	Leírás
Anyag	EN 10270-1	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	9	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	126	mm	Átlagos tekervényátmérő
De	135	mm	Tekervény külső átmérője
Dd	114,5	mm	Legnagyobb tüskeátmérő
Dh	138,7	mm	Legkisebb hüvelyátmérő
L0	425	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	1180,726	N	Legnagyobb rugóerő statikus terhelésnél
Ln	124,64	mm	A rugó legkisebb hossza statikus terhelésnél
sn	300,36	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1121,132	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	139,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	183,6	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	48,941	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,931	N/mm	Rugóarány
Gew	2090,0904	g	A termék tömege
Fntol	75,1	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	74,2	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	2,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	14,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	BE	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

erő-út-számítás Nyomórugó D-414D-14

Érdeklődési képlet Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

Érdeklődési képlet Nyomórugó D-414D-14

Hasonló nyomórugók a Nyomórugó D-414D-14 Tavaszi acél Ø 9 x 126 x 425 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
D-414D-14	EN 10270-1	9	135	425	1180,726	124,64	300,36	8,5	3,931	100,0 \| 100,0 \| 100,0 \| 100,0
VD-414D-14	1.4310	9	135	425	1013,918	124,7	300,3	8,5	3,376	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
D-364R-52	115	465	1,199	EN 10270-1	445,771	93,35	371,65	57,0 \| 81,1 \| 59,3 \| 30,5
D-339Y	85	428	1,309	EN 10270-1	454,906	80,49	347,51	56,1 \| 72,6 \| 62,5 \| 33,3
D-364D	95	472	1,369	EN 10270-1	523,92	89,23	382,77	56,7 \| 73,8 \| 61,4 \| 34,8
D-364U	105	494	1,757	EN 10270-1	691,406	100,47	393,53	63,4 \| 77,9 \| 67,4 \| 44,7
D-389D	120	562	1,784	EN 10270-1	800,955	113,14	448,86	64,5 \| 80,8 \| 67,4 \| 45,4
D-389E-16	105	500	2,079	EN 10270-1	756,827	135,98	364,02	68,8 \| 80,2 \| 73,3 \| 52,9
D-389E-14	105	350	3,057	EN 10270-1	773,724	96,94	253,06	77,3 \| 79,3 \| 74,9 \| 77,8
D-389C	120	331	3,082	EN 10270-1	800,143	71,4	259,6	79,0 \| 81,5 \| 77,1 \| 78,4
D-414D-16	135	515	3,182	EN 10270-1	1162,387	149,73	365,27	88,5 \| 94,2 \| 90,3 \| 81,0
D-389E-26	89	390	3,549	EN 10270-1	928,92	128,26	261,74	83,9 \| 78,5 \| 82,9 \| 90,3
D-414D-14	135	425	3,931	EN 10270-1	1180,726	124,64	300,36	100,0 \| 100,0 \| 100,0 \| 100,0
D-414B	150	389	4,335	EN 10270-1	1293,327	90,67	298,33	93,3 \| 93,8 \| 95,3 \| 90,7
D-394D	98	400	4,579	EN 10270-1	1167	145	255	87,7 \| 85,2 \| 91,9 \| 85,9
D-414D-26	120	460	4,655	EN 10270-1	1473,124	143,51	316,49	88,6 \| 93,8 \| 87,5 \| 84,5
D-392	108	390	4,909	EN 10270-1	1390,586	106,74	283,26	85,5 \| 86,9 \| 89,6 \| 80,1
D-414D-24	120	390	5,75	EN 10270-1	1554,735	119,6	270,4	81,6 \| 93,6 \| 83,0 \| 68,4
D-414D-12	135	280	6,075	EN 10270-1	1172,521	87	193	78,4 \| 88,6 \| 81,8 \| 64,7
D-417	135	475	6,136	EN 10270-1	2096,084	133,42	341,58	76,4 \| 93,2 \| 72,1 \| 64,1
D-398	88	410	6,52	EN 10270-1	1753,88	141	269	74,1 \| 83,5 \| 78,4 \| 60,3
D-464	150	504	6,534	EN 10270-1	2331,017	147,24	356,76	71,0 \| 85,4 \| 67,4 \| 60,2
D-476	125	550	8,054	EN 10270-1	2855,944	195,4	354,6	65,2 \| 83,9 \| 63,0 \| 48,8
D-423	110	500	8,15	EN 10270-1	2638,563	176,25	323,75	67,5 \| 85,5 \| 68,8 \| 48,2
D-416	135	315	9,484	EN 10270-1	2101,663	93,39	221,61	64,8 \| 88,0 \| 65,0 \| 41,5
D-462	150	330	10,098	EN 10270-1	2291,813	103,04	226,96	61,9 \| 83,2 \| 63,5 \| 38,9
D-512	165	350	10,724	EN 10270-1	2544,866	112,69	237,31	59,7 \| 79,7 \| 62,7 \| 36,7
D-474	125	375	11,844	EN 10270-1	2784,406	139,91	235,09	60,4 \| 87,5 \| 60,3 \| 33,2

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202081; Nyomórugó D-414D-14

Származási ország: DE, German; Nyomórugó D-414D-14
