Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

árlépcsők - Nyomórugó VD-263N

mennyiség egységár (EUR)
1 5,2700 EUR
2 3,7200 EUR
3 3,5400 EUR
7 2,5100 EUR
17 1,2200 EUR
37 0,9000 EUR
75 0,7300 EUR
125 0,5070 EUR
175 0,4444 EUR
250 0,4132 EUR
350 0,3853 EUR
450 0,3536 EUR

Nyomórugó Vétel

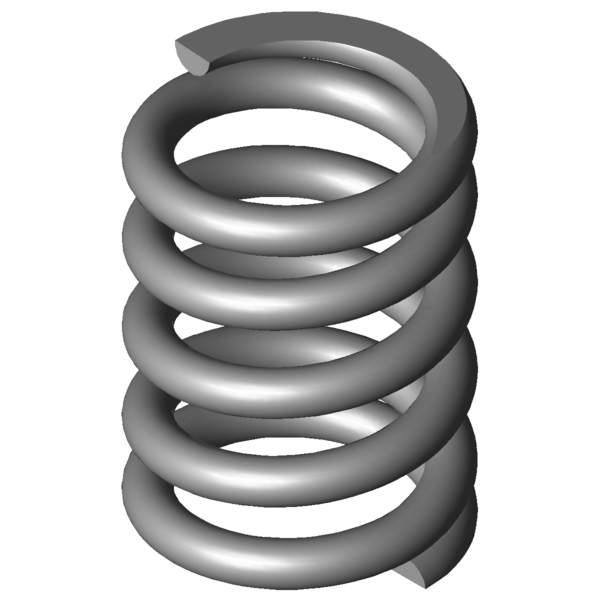

Termékkép Nyomórugó VD-263N
Termékkép Nyomórugó VD-263N
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-263N

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Rugóvégek állapota ráhelyezve és köszörülve - Rugóvégek állapota
F1 N Előfeszített rugó által kifejtett rugóerő
L1 mm Az előfeszített rugó által felvett hossz
s1 mm Az előfeszített rugó szakaszhossza
F2 N Feszített rugó által kifejtett rugóerő
L2 mm A feszített rugó által felvett hossz
s2 mm Dráha napnuté pružiny
d 2,2 mm Huzalkeresztmetszet
Di mm Tekervény belső átmérője
D 12,8 mm Átlagos tekervényátmérő
De 15 mm Tekervény külső átmérője
Dd 10,1 mm Legnagyobb tüskeátmérő
Dh 15,7 mm Legkisebb hüvelyátmérő
L0 20,8 mm A rugó feszültségmentes állapotban felvett hossza
Lk mm Kitörési hossz
Fn 210,531 N Legnagyobb rugóerő statikus terhelésnél
Ln 13,26 mm A rugó legkisebb hossza statikus terhelésnél
sn 7,54 mm A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn 194,361 N Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn 13,84 mm Legkisebb hossz dinamikus terhelés mellett
shdyn 2,74 mm A rugó által megtett legnagyobb út dinamikus terhelés mellett
S 5,314 mm A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n 3,5 Darab A rugózó tekervények száma
nt Darab Az összes tekervény száma
R 27,925 N/mm Rugóarány
Gew 6,6457 g A termék tömege
Fntol 20,21 N (+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol 19,97 N (+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol 0,3 mm (+/-) tekervényátmérő tűréshatára
L0tol 0,61 mm (+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG K - A cikk árcsoportja
F1tol N (+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol N (+/-) A feszített rugó által kifejtett rugóerő tűréshatára
Műszaki rajz Nyomórugó
Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

erő-út-számítás Nyomórugó VD-263N

Érdeklődési képlet Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

Érdeklődési képlet Nyomórugó VD-263N

Hasonló nyomórugók a Nyomórugó VD-263N Rozsdamentes acél Ø 2,2 x 12,8 x 20,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám Anyag d (mm) De (mm) L0 (mm) Fn (N) Ln (mm) sn (mm) n (Darab) R (N/mm) Hasonlóság in %: Átfogó | Geometrie | Terhelés | Merevség
VD-263N 1.4310 2,2 15 20,8 210,531 13,26 7,54 3,5 27,925 100,0 | 100,0 | 100,0 | 100,0
D-263N EN 10270-1 2,2 15 20,8 245,118 13,26 7,54 3,5 32,513 92,9 | 100,0 | 92,9 | 85,9
Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás
cikkszám De (mm) L0 (mm) R (N/mm) Anyag Fn (N) Ln (mm) sn (mm) Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
VD-207K 13,8 23 3,662 1.4310 30,366 14,71 8,29 49,8 | 83,5 | 52,7 | 13,1
VD-207J-01 16,5 23,3 3,75 1.4310 51,516 9,56 13,74 45,3 | 82,8 | 39,7 | 13,4
VD-206E 15 25,8 3,818 1.4310 64,587 8,88 16,92 44,2 | 81,4 | 37,6 | 13,7
VD-207 13,4 23 3,891 1.4310 45,63 11,27 11,73 46,0 | 81,1 | 43,0 | 13,9
VD-217A-12 17 22 5,709 1.4310 75,935 8,7 13,3 50,7 | 85,2 | 46,4 | 20,4
VD-207J-30 14 20,5 6,48 1.4310 72,434 9,32 11,18 53,6 | 86,7 | 50,9 | 23,2
VD-218 14,1 24 8,389 1.4310 113,666 10,45 13,55 56,4 | 84,5 | 54,8 | 30,0
VD-247D-30 18 21,5 13,672 1.4310 157,227 10 11,5 69,8 | 90,3 | 70,1 | 49,0
VD-233T-14 13 19 14,529 1.4310 87,173 13 6 66,4 | 86,6 | 60,5 | 52,0
VD-252A-02 14,8 25 14,835 1.4310 156,465 14,45 10,55 72,3 | 90,9 | 72,9 | 53,1
VD-253 14,5 22,5 20,48 1.4310 212,784 12,11 10,39 84,1 | 93,3 | 85,8 | 73,3
VD-257B 14 19,6 23,148 1.4310 174,12 12,08 7,52 89,0 | 92,8 | 91,2 | 82,9
VD-252A-32 15 17 23,172 1.4310 152,936 10,4 6,6 84,7 | 90,9 | 80,1 | 83,0
VD-263V-10 15,2 25 25,169 1.4310 128,783 19,88 5,12 81,9 | 91,2 | 64,5 | 90,1
VD-263N 15 20,8 27,925 1.4310 210,531 13,26 7,54 100,0 | 100,0 | 100,0 | 100,0
VD-284 15 22 50 1.4310 352,344 14,95 7,05 75,6 | 94,2 | 76,6 | 55,9
VD-283B 15 19 50 1.4310 202,344 14,95 4,05 74,6 | 93,1 | 74,9 | 55,9
VD-283A-12 15,5 17 62,23 1.4310 303,059 12,13 4,87 66,9 | 88,8 | 67,0 | 44,9
VD-288T-02 15 25 65,819 1.4310 341,018 19,82 5,18 65,0 | 87,3 | 65,2 | 42,4
VD-288B 13 18,8 84,359 1.4310 332,668 14,86 3,94 59,7 | 88,4 | 57,8 | 33,1
VD-313AA 17 22 99,748 1.4310 296,007 19,03 2,97 55,7 | 83,8 | 55,3 | 28,0
VD-288U 14 20,5 109,375 1.4310 424,9 16,62 3,88 55,4 | 90,2 | 50,5 | 25,5
VD-288Z-02 15,5 25 121,094 1.4310 738,672 18,9 6,1 53,8 | 83,6 | 54,7 | 23,1
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202081; Nyomórugó VD-263N

Származási ország: DE, German; Nyomórugó VD-263N
