Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

árlépcsők - Nyomórugó VD-288U

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

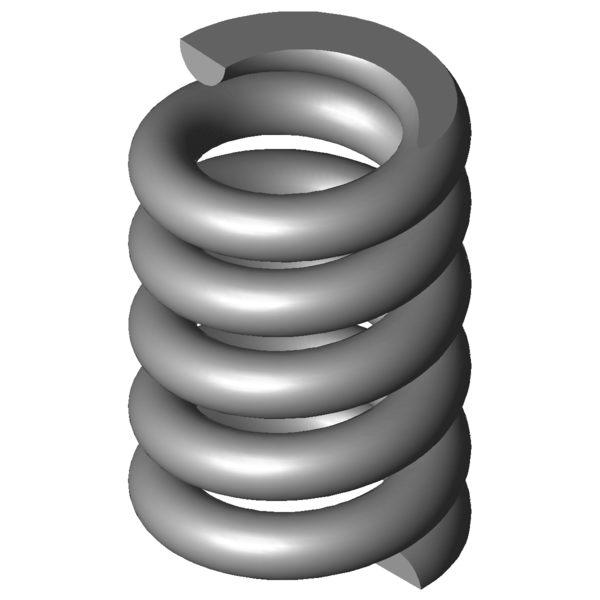

Termékkép Nyomórugó VD-288U

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288U

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	11,2	mm	Átlagos tekervényátmérő
De	14	mm	Tekervény külső átmérője
Dd	7,7	mm	Legnagyobb tüskeátmérő
Dh	14,7	mm	Legkisebb hüvelyátmérő
L0	20,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	424,9	N	Legnagyobb rugóerő statikus terhelésnél
Ln	16,62	mm	A rugó legkisebb hossza statikus terhelésnél
sn	3,88	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	357,656	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	17,23	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	1,51	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	5,057	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	3,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	109,375	N/mm	Rugóarány
Gew	9,4193	g	A termék tömege
Fntol	64,82	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	63,66	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,25	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,45	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

erő-út-számítás Nyomórugó VD-288U

Érdeklődési képlet Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

Érdeklődési képlet Nyomórugó VD-288U

Hasonló nyomórugók a Nyomórugó VD-288U Rozsdamentes acél Ø 2,8 x 11,2 x 20,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288U	1.4310	2,8	14	20,5	424,9	16,62	3,88	3,5	109,375	100,0 \| 100,0 \| 100,0 \| 100,0
D-288U	EN 10270-1	2,8	14	20,5	494,705	16,62	3,88	3,5	127,344	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-207J-30	14	20,5	6,48	1.4310	72,434	9,32	11,18	38,8 \| 84,5 \| 25,9 \| 5,9
VD-218	14,1	24	8,389	1.4310	113,666	10,45	13,55	38,7 \| 80,6 \| 27,7 \| 7,7
VD-217G	14,1	17	8,389	1.4310	59,788	9,87	7,13	40,6 \| 79,8 \| 34,2 \| 7,7
VD-207KA	12,5	17,8	9,509	1.4310	81,79	9,2	8,6	39,1 \| 76,6 \| 32,2 \| 8,7
VD-207K-12	11,5	19,5	9,844	1.4310	84,656	10,9	8,6	39,5 \| 76,9 \| 32,5 \| 9,0
VD-233T-14	13	19	14,529	1.4310	87,173	13	6	46,4 \| 83,3 \| 42,6 \| 13,3
VD-253	14,5	22,5	20,48	1.4310	212,784	12,11	10,39	49,6 \| 86,4 \| 43,7 \| 18,7
VD-257B	14	19,6	23,148	1.4310	174,12	12,08	7,52	52,1 \| 89,0 \| 46,3 \| 21,1
VD-252A-32	15	17	23,172	1.4310	152,936	10,4	6,6	50,4 \| 82,6 \| 47,4 \| 21,2
VD-263N	15	20,8	27,925	1.4310	210,531	13,26	7,54	55,4 \| 90,2 \| 50,5 \| 25,5
VD-262A-10	11	20	38,409	1.4310	180,377	15,3	4,7	60,0 \| 82,5 \| 62,5 \| 35,0
VD-283B	15	19	50	1.4310	202,344	14,95	4,05	69,7 \| 91,8 \| 71,7 \| 45,6
VD-284	15	22	50	1.4310	352,344	14,95	7,05	68,9 \| 91,9 \| 69,0 \| 45,6
VD-288B	13	18,8	84,359	1.4310	332,668	14,86	3,94	85,6 \| 91,3 \| 88,4 \| 77,1
VD-288U	14	20,5	109,375	1.4310	424,9	16,62	3,88	100,0 \| 100,0 \| 100,0 \| 100,0

Hasonló fémrugók száma: 14

Vámtarifaszám: 73202081; Nyomórugó VD-288U

Származási ország: DE, German; Nyomórugó VD-288U
