Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

árlépcsők - Nyomórugó VD-277

mennyiség	egységár (EUR)
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Nyomórugó Vétel

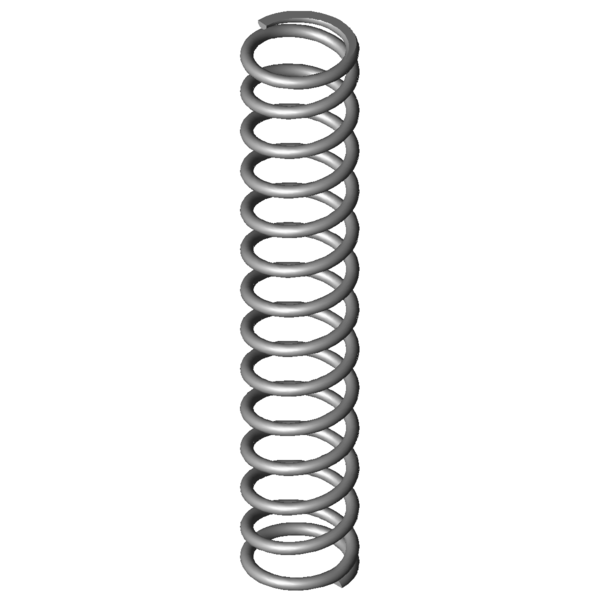

Termékkép Nyomórugó VD-277

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-277

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	20	mm	Átlagos tekervényátmérő
De	22,5	mm	Tekervény külső átmérője
Dd	16,8	mm	Legnagyobb tüskeátmérő
Dh	23,3	mm	Legkisebb hüvelyátmérő
L0	120	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	71,34	mm	Kitörési hossz
Fn	255,322	N	Legnagyobb rugóerő statikus terhelésnél
Ln	45,3	mm	A rugó legkisebb hossza statikus terhelésnél
sn	74,7	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	216,016	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	56,8	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	16,28	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	9,4	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	12,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,418	N/mm	Rugóarány
Gew	35,3507	g	A termék tömege
Fntol	13,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	13,51	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	2,28	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	M	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

erő-út-számítás Nyomórugó VD-277

Érdeklődési képlet Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

Érdeklődési képlet Nyomórugó VD-277

Hasonló nyomórugók a Nyomórugó VD-277 Rozsdamentes acél Ø 2,5 x 20 x 120 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-277	1.4310	2,5	22,5	120	255,322	45,3	74,7	12,5	3,418	100,0 \| 100,0 \| 100,0 \| 100,0
D-277	EN 10270-1	2,5	22,5	120	293,289	46,3	73,7	12,5	3,979	92,9 \| 100,0 \| 92,9 \| 85,9
D-277A	EN 10270-1	2,5	22,5	120	160,484	60,32	59,69	18,5	2,689	83,3 \| 100,0 \| 71,4 \| 78,7

Hasonló fémrugók száma: 3

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-180Y-04	19	116	0,283	1.4310	25,419	26,17	89,83	44,0 \| 77,0 \| 46,6 \| 8,3
VD-180L	20	130	0,287	1.4310	31,866	19,14	110,86	41,6 \| 76,4 \| 39,9 \| 8,4
VD-206D-18	20,4	125	0,392	1.4310	38,461	26,9	98,1	46,0 \| 80,9 \| 45,6 \| 11,5
VD-207JT	22	110	0,411	1.4310	33,369	28,88	81,12	49,3 \| 83,1 \| 52,6 \| 12,0
VD-207J-73	20	112	0,666	1.4310	58,668	23,95	88,05	51,4 \| 80,7 \| 53,9 \| 19,5
VD-210	21,6	110	0,843	1.4310	71,132	25,65	84,35	55,6 \| 83,9 \| 58,2 \| 24,7
VD-243A	22	135	0,946	1.4310	80,169	50,25	84,75	58,8 \| 88,9 \| 59,8 \| 27,7
VD-232M-02	20	118	1,051	1.4310	85,836	36,31	81,69	59,9 \| 86,4 \| 62,5 \| 30,7
VD-243	22	135	1,4	1.4310	134,68	38,8	96,2	65,0 \| 88,9 \| 65,2 \| 41,0
VD-247	21	115	1,512	1.4310	117,394	37,36	77,64	68,4 \| 89,7 \| 71,1 \| 44,2
VD-242A	22	102	1,522	1.4310	105,38	32,75	69,25	66,4 \| 87,6 \| 67,0 \| 44,5
VD-277A	22,5	120	2,309	1.4310	137,839	60,32	59,69	78,2 \| 100,0 \| 66,9 \| 67,6
VD-263VE	20	127	2,387	1.4310	171,413	55,18	71,82	81,1 \| 91,8 \| 81,6 \| 69,8
VD-276B	22,5	103	3,165	1.4310	182,402	45,37	57,64	87,4 \| 95,3 \| 74,3 \| 92,6
VD-277	22,5	120	3,418	1.4310	255,322	45,3	74,7	100,0 \| 100,0 \| 100,0 \| 100,0
VD-278D	19,5	125	3,761	1.4310	247,884	59,08	65,92	92,6 \| 94,2 \| 92,7 \| 90,9
VD-307A	23,2	105	6,199	1.4310	186,05	74,99	30,01	66,4 \| 87,5 \| 56,5 \| 55,1
VD-288Z-54	21	124	6,569	1.4310	354,421	70,05	53,95	71,8 \| 91,1 \| 72,1 \| 52,0
VD-308A-05	22	113	8,369	1.4310	383,166	67,21	45,79	64,9 \| 90,0 \| 64,0 \| 40,8
VD-288X-11	19,4	115	8,747	1.4310	468,411	61,45	53,55	63,9 \| 89,4 \| 63,1 \| 39,1
VD-307	23,2	105	9,175	1.4310	479,453	52,74	52,26	62,1 \| 87,5 \| 61,6 \| 37,3
VD-313N	25	123	9,675	1.4310	497,891	71,54	51,46	60,4 \| 85,7 \| 60,1 \| 35,3
VD-313A	19,2	120	9,956	1.4310	315,591	88,3	31,7	61,3 \| 87,8 \| 61,7 \| 34,3
VD-313	19,2	120	12,108	1.4310	560,121	73,74	46,26	56,6 \| 87,8 \| 53,8 \| 28,2
VD-308B	21,2	120	12,586	1.4310	554,404	75,95	44,05	56,8 \| 90,8 \| 52,5 \| 27,2
VD-313A-12	19,5	127	12,846	1.4310	631,55	77,84	49,16	55,1 \| 85,6 \| 53,1 \| 26,6
VD-313A-11	19,5	115	14,357	1.4310	641,222	70,34	44,66	53,2 \| 86,1 \| 49,8 \| 23,8
VD-338	24	105	22,4	1.4310	898,8	64,88	40,13	45,9 \| 81,3 \| 41,1 \| 15,3
VD-339A-06	21	125	24,645	1.4310	828,073	91,4	33,6	45,2 \| 83,9 \| 37,9 \| 13,9
VD-339V	22	110	43,193	1.4310	980,164	87,31	22,69	39,3 \| 81,7 \| 28,2 \| 7,9

Hasonló fémrugók száma: 29

Vámtarifaszám: 73202081; Nyomórugó VD-277

Származási ország: DE, German; Nyomórugó VD-277
