Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

árlépcsők - Nyomórugó VD-288O-10

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

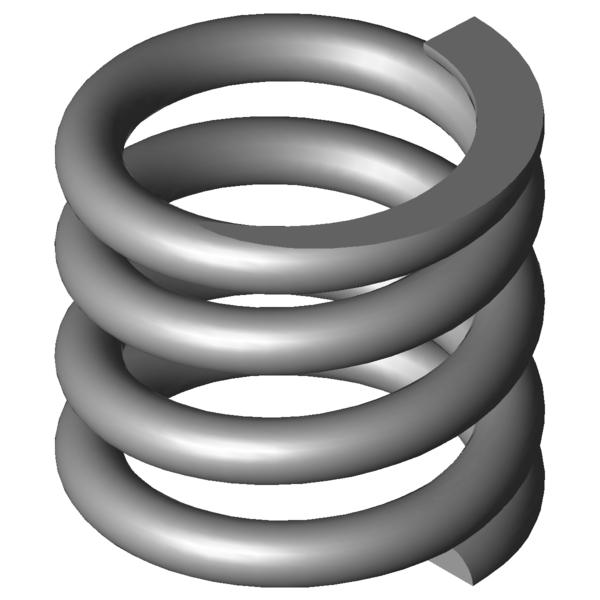

Termékkép Nyomórugó VD-288O-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288O-10

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,8	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17,2	mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dd	13,7	mm	Legnagyobb tüskeátmérő
Dh	20,9	mm	Legkisebb hüvelyátmérő
L0	18,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	263,063	N	Legnagyobb rugóerő statikus terhelésnél
Ln	12,9	mm	A rugó legkisebb hossza statikus terhelésnél
sn	5,6	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	239,576	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	13,4	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	6,978	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	2,25	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	46,976	N/mm	Rugóarány
Gew	11,1777	g	A termék tömege
Fntol	31	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	30,7	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,6	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

erő-út-számítás Nyomórugó VD-288O-10

Érdeklődési képlet Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

Érdeklődési képlet Nyomórugó VD-288O-10

Hasonló nyomórugók a Nyomórugó VD-288O-10 Rozsdamentes acél Ø 2,8 x 17,2 x 18,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288O-10	1.4310	2,8	20	18,5	263,063	12,9	5,6	2,25	46,976	100,0 \| 100,0 \| 100,0 \| 100,0
D-288O-10	EN 10270-1	2,8	20	18,5	306,828	12,89	5,61	2,25	54,693	92,9 \| 100,0 \| 92,8 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-212H	17,6	22,5	5,6	1.4310	80,08	8,2	14,3	40,8 \| 75,8 \| 34,8 \| 11,9
VD-217A-12	17	22	5,709	1.4310	75,935	8,7	13,3	41,0 \| 75,4 \| 35,5 \| 12,2
VD-232J-02	20	22	6,095	1.4310	77,706	9,25	12,75	44,2 \| 82,8 \| 36,7 \| 13,0
VD-239A-30	22	22,5	7,778	1.4310	99,944	9,65	12,85	46,3 \| 81,5 \| 40,8 \| 16,6
VD-212G	17,6	15,5	8	1.4310	70,4	6,7	8,8	46,2 \| 76,3 \| 45,2 \| 17,0
VD-217G	14,1	17	8,389	1.4310	59,788	9,87	7,13	47,2 \| 73,2 \| 50,6 \| 17,9
VD-232N-02	18	19	8,642	1.4310	85,556	9,1	9,9	48,9 \| 83,9 \| 44,5 \| 18,4
VD-217A-10	17	14,5	8,972	1.4310	69,981	6,7	7,8	47,3 \| 73,5 \| 49,2 \| 19,1
VD-247D-30	18	21,5	13,672	1.4310	157,227	10	11,5	55,3 \| 82,5 \| 54,2 \| 29,1
VD-233T-14	13	19	14,529	1.4310	87,173	13	6	56,6 \| 75,6 \| 63,2 \| 30,9
VD-257B	14	19,6	23,148	1.4310	174,12	12,08	7,52	66,1 \| 78,6 \| 70,3 \| 49,3
VD-252A-32	15	17	23,172	1.4310	152,936	10,4	6,6	66,8 \| 79,4 \| 71,5 \| 49,3
VD-263N	15	20,8	27,925	1.4310	210,531	13,26	7,54	72,5 \| 80,8 \| 77,2 \| 59,4
VD-278E	18,5	16,5	37,087	1.4310	185,437	11,5	5	83,1 \| 90,3 \| 79,9 \| 79,0
VD-288O-10	20	18,5	46,976	1.4310	263,063	12,9	5,6	100,0 \| 100,0 \| 100,0 \| 100,0
VD-283B	15	19	50	1.4310	202,344	14,95	4,05	85,3 \| 87,2 \| 74,6 \| 94,0
VD-288X-02	19,4	25	50,097	1.4310	468,411	15,65	9,35	80,3 \| 89,2 \| 58,0 \| 93,8
VD-283A-12	15,5	17	62,23	1.4310	303,059	12,13	4,87	82,9 \| 86,2 \| 86,9 \| 75,5
VD-313A-02	19,5	25	69,735	1.4310	368,025	19,72	5,28	78,6 \| 85,4 \| 82,9 \| 67,4
VD-288B	13	18,8	84,359	1.4310	332,668	14,86	3,94	71,5 \| 84,2 \| 74,7 \| 55,6
VD-313AA	17	22	99,748	1.4310	296,007	19,03	2,97	67,9 \| 85,5 \| 71,0 \| 47,1

Hasonló fémrugók száma: 20
