Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

árlépcsők - Nyomórugó VD-288Z-62

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

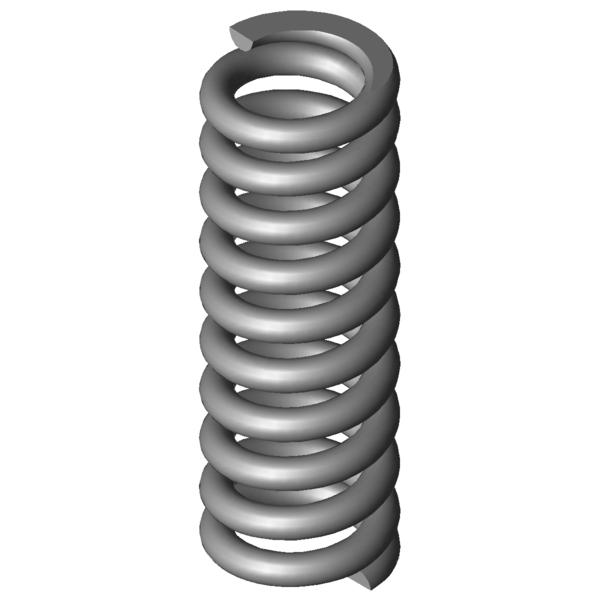

Termékkép Nyomórugó VD-288Z-62

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288Z-62

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	14	mm	Átlagos tekervényátmérő
De	17	mm	Tekervény külső átmérője
Dd	10,4	mm	Legnagyobb tüskeátmérő
Dh	17,8	mm	Legkisebb hüvelyátmérő
L0	49,8	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	453,285	N	Legnagyobb rugóerő statikus terhelésnél
Ln	34,88	mm	A rugó legkisebb hossza statikus terhelésnél
sn	14,92	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	402,022	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	36,57	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,64	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	5,506	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	30,387	N/mm	Rugóarány
Gew	25,8036	g	A termék tömege
Fntol	44,84	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	43,95	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,04	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

erő-út-számítás Nyomórugó VD-288Z-62

Érdeklődési képlet Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

Érdeklődési képlet Nyomórugó VD-288Z-62

Hasonló nyomórugók a Nyomórugó VD-288Z-62 Rozsdamentes acél Ø 3 x 14 x 49,8 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-62	1.4310	3	17	49,8	453,285	34,88	14,92	8,5	30,387	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-62	EN 10270-1	3	17	49,8	527,753	34,88	14,92	8,5	35,379	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-232O	18	45	3,601	1.4310	101,571	16,79	28,21	43,7 \| 81,6 \| 37,6 \| 11,9
VD-252A-06	14,8	51	6,069	1.4310	130,166	29,55	21,45	51,0 \| 83,8 \| 49,1 \| 20,0
VD-249	18	45	6,214	1.4310	167,791	18	27	50,1 \| 83,8 \| 46,1 \| 20,5
VD-252A-30	15	52	7,497	1.4310	207,288	24,35	27,65	52,7 \| 83,6 \| 49,8 \| 24,7
VD-255	14,5	49,5	8,433	1.4310	215,462	23,95	25,55	54,8 \| 83,8 \| 53,0 \| 27,8
VD-283A-05	18	45	8,741	1.4310	84,018	35,39	9,61	53,2 \| 89,4 \| 41,5 \| 28,8
VD-263P	15	48,9	10,288	1.4310	210,384	28,45	20,45	60,0 \| 86,6 \| 59,7 \| 33,9
VD-263V-14	15,2	51	12,584	1.4310	201,772	34,97	16,03	66,4 \| 89,0 \| 68,8 \| 41,4
VD-283A-10	16,5	52	16,608	1.4310	365,381	30	22	73,6 \| 92,1 \| 74,2 \| 54,7
VD-283A-16	15,5	49	18,303	1.4310	361,721	29,24	19,76	76,3 \| 91,0 \| 77,7 \| 60,3
VD-286	15	47,5	20,588	1.4310	377,344	29,17	18,33	79,7 \| 89,0 \| 82,3 \| 67,8
VD-288X-06	19,4	51	21,195	1.4310	467,351	28,95	22,05	82,0 \| 94,0 \| 82,3 \| 69,8
VD-288ZD	17,5	50	25,831	1.4310	344,948	36,65	13,35	88,9 \| 98,9 \| 82,8 \| 85,0
VD-288ZC	17,5	45	29,06	1.4310	341,719	33,24	11,76	89,5 \| 95,8 \| 77,1 \| 95,6
VD-288Z-62	17	49,8	30,387	1.4310	453,285	34,88	14,92	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288T-06	15	51	31,177	1.4310	479,584	35,62	15,38	95,4 \| 93,1 \| 95,8 \| 97,4
VD-313AC	17	46	41,073	1.4310	366,417	37,08	8,92	79,9 \| 95,4 \| 70,3 \| 74,0
VD-288Z-06	15,5	51	43,47	1.4310	470,649	40,17	10,83	83,2 \| 95,2 \| 84,4 \| 69,9
VD-339E-03	18	53	96,038	1.4310	669,892	46,02	6,98	58,9 \| 87,8 \| 57,2 \| 31,7

Hasonló fémrugók száma: 18
