Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

árlépcsők - Nyomórugó VD-313AC

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-313AC

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313AC

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3,2	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	13,8	mm	Átlagos tekervényátmérő
De	17	mm	Tekervény külső átmérője
Dd	9,9	mm	Legnagyobb tüskeátmérő
Dh	17,8	mm	Legkisebb hüvelyátmérő
L0	46	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	366,417	N	Legnagyobb rugóerő statikus terhelésnél
Ln	37,08	mm	A rugó legkisebb hossza statikus terhelésnél
sn	8,92	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	294,901	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	38,82	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,14	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	5,035	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	8,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	41,073	N/mm	Rugóarány
Gew	28,9393	g	A termék tömege
Fntol	55,33	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	54,08	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	1,02	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

erő-út-számítás Nyomórugó VD-313AC

Érdeklődési képlet Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

Érdeklődési képlet Nyomórugó VD-313AC

Hasonló nyomórugók a Nyomórugó VD-313AC Rozsdamentes acél Ø 3,2 x 13,8 x 46 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313AC	1.4310	3,2	17	46	366,417	37,08	8,92	8,5	41,073	100,0 \| 100,0 \| 100,0 \| 100,0
D-313AC	EN 10270-1	3,2	17	46	426,614	37,08	8,92	8,5	47,82	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-252A-05	14,8	44	7,417	1.4310	141,63	24,91	19,09	47,5 \| 81,7 \| 42,7 \| 18,1
VD-257D	14	46,4	8,528	1.4310	174,608	25,93	20,47	49,2 \| 81,3 \| 45,6 \| 20,8
VD-283A-05	18	45	8,741	1.4310	84,018	35,39	9,61	56,4 \| 90,1 \| 57,9 \| 21,3
VD-263P	15	48,9	10,288	1.4310	210,384	28,45	20,45	53,1 \| 83,7 \| 50,5 \| 25,0
VD-263V-13	15,2	44	15,381	1.4310	223,305	29,48	14,52	61,8 \| 86,7 \| 61,2 \| 37,4
VD-283A-10	16,5	52	16,608	1.4310	365,381	30	22	66,1 \| 87,9 \| 70,1 \| 40,4
VD-283A-16	15,5	49	18,303	1.4310	361,721	29,24	19,76	68,1 \| 87,7 \| 71,9 \| 44,6
VD-286	15	47,5	20,588	1.4310	377,344	29,17	18,33	70,2 \| 87,7 \| 72,9 \| 50,1
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	71,8 \| 91,3 \| 68,3 \| 55,9
VD-288ZD	17,5	50	25,831	1.4310	344,948	36,65	13,35	79,2 \| 94,3 \| 80,5 \| 62,9
VD-288ZC	17,5	45	29,06	1.4310	341,719	33,24	11,76	83,8 \| 96,2 \| 84,6 \| 70,7
VD-288Z-62	17	49,8	30,387	1.4310	453,285	34,88	14,92	79,9 \| 95,4 \| 70,3 \| 74,0
VD-288T-05	15	44	34,845	1.4310	402,191	32,46	11,54	86,5 \| 90,5 \| 84,2 \| 84,8
VD-288W	14	45,9	40,296	1.4310	419,143	35,5	10,4	91,5 \| 89,9 \| 86,6 \| 98,1
VD-313AC	17	46	41,073	1.4310	366,417	37,08	8,92	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Z-05	15,5	44	52,979	1.4310	525,801	34,08	9,92	84,0 \| 94,6 \| 79,8 \| 77,5

Hasonló fémrugók száma: 15

Vámtarifaszám: 73202081; Nyomórugó VD-313AC

Származási ország: DE, German; Nyomórugó VD-313AC

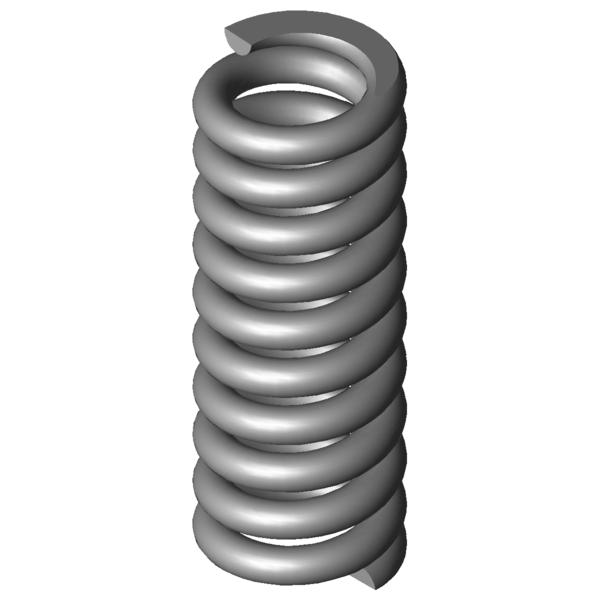

Termékkép - nyomórugók VD-313AC
