Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

árlépcsők - Nyomórugó VD-313K-01

mennyiség	egységár (EUR)
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,8670 EUR
175	1,8647 EUR
250	1,8186 EUR
350	1,7923 EUR

Nyomórugó Vétel

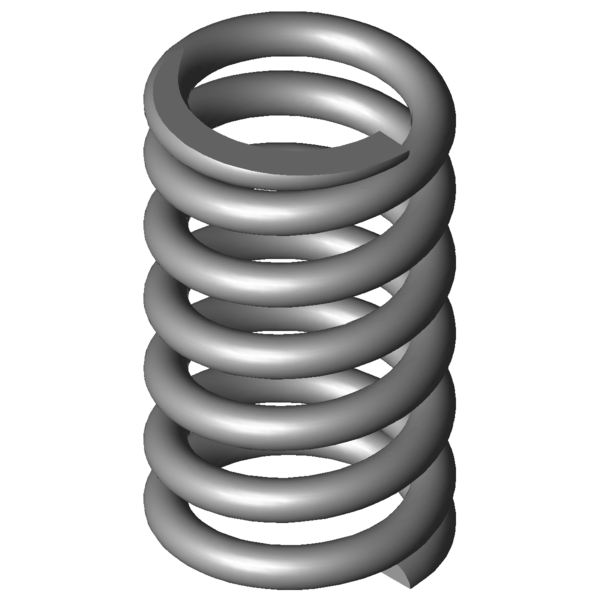

Termékkép Nyomórugó VD-313K-01

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-313K-01

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3,6	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	21,4	mm	Átlagos tekervényátmérő
De	25	mm	Tekervény külső átmérője
Dd	17	mm	Legnagyobb tüskeátmérő
Dh	26	mm	Legkisebb hüvelyátmérő
L0	43	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	451,258	N	Legnagyobb rugóerő statikus terhelésnél
Ln	27,95	mm	A rugó legkisebb hossza statikus terhelésnél
sn	15,05	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	409,992	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	29,33	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	5,71	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7,88	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	29,992	N/mm	Rugóarány
Gew	37,8649	g	A termék tömege
Fntol	42,77	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	42,05	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,97	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	AD	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

erő-út-számítás Nyomórugó VD-313K-01

Érdeklődési képlet Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

Érdeklődési képlet Nyomórugó VD-313K-01

Hasonló nyomórugók a Nyomórugó VD-313K-01 Rozsdamentes acél Ø 3,6 x 21,4 x 43 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-313K-01	1.4310	3,6	25	43	451,258	27,95	15,05	5	29,992	100,0 \| 100,0 \| 100,0 \| 100,0
D-313K-01	EN 10270-1	3,6	25	43	525,394	27,95	15,05	5	34,919	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-239A-10	23,5	43	4,025	1.4310	121,093	12,91	30,09	45,0 \| 83,2 \| 38,4 \| 13,4
VD-240	22	41	5	1.4310	134	14,2	26,8	46,4 \| 79,6 \| 42,9 \| 16,7
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	49,1 \| 82,8 \| 45,6 \| 18,8
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	55,5 \| 84,2 \| 56,5 \| 25,9
VD-273A-02	24	37,5	9,826	1.4310	215,193	15,6	21,9	58,4 \| 84,2 \| 58,2 \| 32,8
VD-288Z-31	28	40	12,96	1.4310	276,777	18,64	21,36	65,9 \| 88,5 \| 65,9 \| 43,2
VD-288Z-41	27	37,2	14,648	1.4310	273,076	18,56	18,64	69,0 \| 87,5 \| 70,6 \| 48,9
VD-299	28,2	42,5	16,777	1.4310	381,759	19,75	22,75	74,5 \| 92,1 \| 75,4 \| 56,0
VD-288ZA	21,5	45	20,352	1.4310	405,192	25,09	19,91	79,6 \| 88,3 \| 82,7 \| 67,9
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	82,4 \| 93,1 \| 84,6 \| 69,5
VD-305	23,2	49,5	20,852	1.4310	473,531	26,79	22,71	79,9 \| 89,5 \| 80,8 \| 69,5
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	82,5 \| 87,9 \| 86,0 \| 73,7
VD-313J-06	28,6	38,9	26,874	1.4310	454,935	21,97	16,93	92,1 \| 92,6 \| 94,0 \| 89,6
VD-313L	25	48,2	27,266	1.4310	495,429	30,03	18,17	91,4 \| 96,4 \| 87,0 \| 90,9
VD-313K-01	25	43	29,992	1.4310	451,258	27,95	15,05	100,0 \| 100,0 \| 100,0 \| 100,0
VD-330	29	41	40,96	1.4310	687,296	24,22	16,78	80,5 \| 90,5 \| 77,7 \| 73,2
VD-313K	25	33,3	42,846	1.4310	495,818	21,73	11,57	82,1 \| 92,5 \| 83,9 \| 70,0
VD-336	24	49	50,909	1.4310	813,273	33,03	15,98	75,0 \| 91,3 \| 74,8 \| 58,9
VD-334A-02	27	37	52,601	1.4310	678,557	24,1	12,9	74,2 \| 89,5 \| 76,1 \| 57,0
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	62,3 \| 89,0 \| 61,7 \| 36,2
VD-339R-05	27	37	90	1.4310	904,5	26,95	10,05	59,3 \| 86,2 \| 58,3 \| 33,3
VD-339T	22	44,9	121,725	1.4310	987,624	36,79	8,11	54,1 \| 87,9 \| 49,8 \| 24,6
VD-364O	28	39,3	200,837	1.4310	1333,91	32,66	6,64	45,3 \| 82,0 \| 39,0 \| 14,9

Hasonló fémrugók száma: 22
