Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

árlépcsők - Nyomórugó VD-339A-02

mennyiség	egységár (EUR)
1	12,9200 EUR
2	10,2900 EUR
3	5,8600 EUR
7	3,7100 EUR
17	2,3700 EUR
37	2,0000 EUR
75	1,9100 EUR
125	1,9100 EUR
175	1,9100 EUR
250	1,9100 EUR
350	1,9100 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-339A-02

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-339A-02

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17	mm	Átlagos tekervényátmérő
De	21	mm	Tekervény külső átmérője
Dd	12,1	mm	Legnagyobb tüskeátmérő
Dh	22	mm	Legkisebb hüvelyátmérő
L0	40	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	597,184	N	Legnagyobb rugóerő statikus terhelésnél
Ln	32,8	mm	A rugó legkisebb hossza statikus terhelésnél
sn	7,2	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	480,802	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	34,2	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	3,87	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	6,545	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	82,897	N/mm	Rugóarány
Gew	39,7878	g	A termék tömege
Fntol	91,45	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	89,42	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,84	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AD	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

erő-út-számítás Nyomórugó VD-339A-02

Érdeklődési képlet Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

Érdeklődési képlet Nyomórugó VD-339A-02

Hasonló nyomórugók a Nyomórugó VD-339A-02 Rozsdamentes acél Ø 4 x 17 x 40 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-339A-02	1.4310	4	21	40	597,184	32,8	7,2	5,5	82,897	100,0 \| 100,0 \| 100,0 \| 100,0
D-339A-02	EN 10270-1	4	21	40	695,293	32,8	7,2	5,5	96,516	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-263VB	20	41,1	8,029	1.4310	172,303	19,64	21,46	41,4 \| 83,4 \| 31,2 \| 9,7
VD-274	22,5	36	12,207	1.4310	250,671	15,47	20,54	45,1 \| 81,9 \| 38,5 \| 14,7
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	48,1 \| 82,7 \| 43,4 \| 18,3
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	53,1 \| 88,0 \| 48,3 \| 23,2
VD-288ZA	21,5	45	20,352	1.4310	405,192	25,09	19,91	54,6 \| 87,2 \| 52,0 \| 24,5
VD-304A	23,2	42	20,852	1.4310	317,138	26,79	15,21	54,6 \| 88,6 \| 50,2 \| 25,1
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	56,5 \| 90,5 \| 52,3 \| 26,6
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	55,9 \| 85,3 \| 54,8 \| 27,7
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	57,5 \| 89,7 \| 53,9 \| 29,0
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	59,1 \| 89,3 \| 56,4 \| 31,7
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	62,1 \| 86,6 \| 62,7 \| 36,9
VD-313A-05	19,5	44	36,159	1.4310	437,244	31,91	12,09	66,2 \| 88,8 \| 66,4 \| 43,6
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	70,8 \| 90,5 \| 72,8 \| 49,1
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	72,4 \| 90,1 \| 73,4 \| 53,5
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339C	20	40,6	99,432	1.4310	782,727	32,73	7,87	88,4 \| 97,9 \| 83,9 \| 83,4
VD-339T	22	44,9	121,725	1.4310	987,624	36,79	8,11	78,0 \| 91,1 \| 74,6 \| 68,1

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-339A-02

Származási ország: DE, German; Nyomórugó VD-339A-02

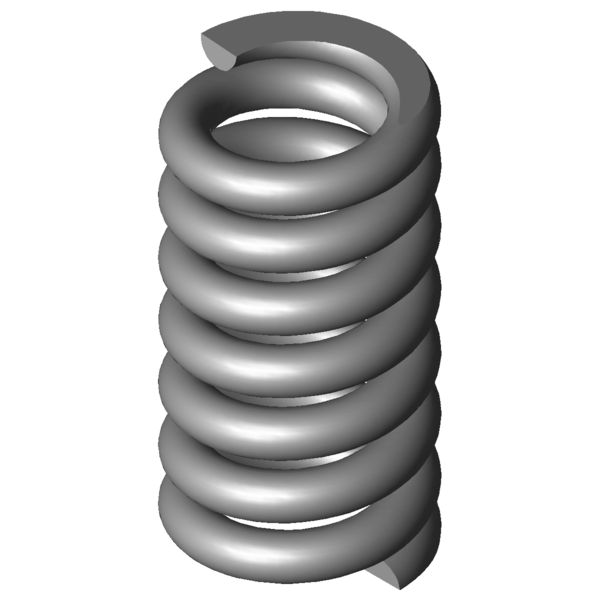

Termékkép - nyomórugók VD-339A-02
