Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

árlépcsők - Nyomórugó VD-280

mennyiség	egységár (EUR)
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Nyomórugó Vétel

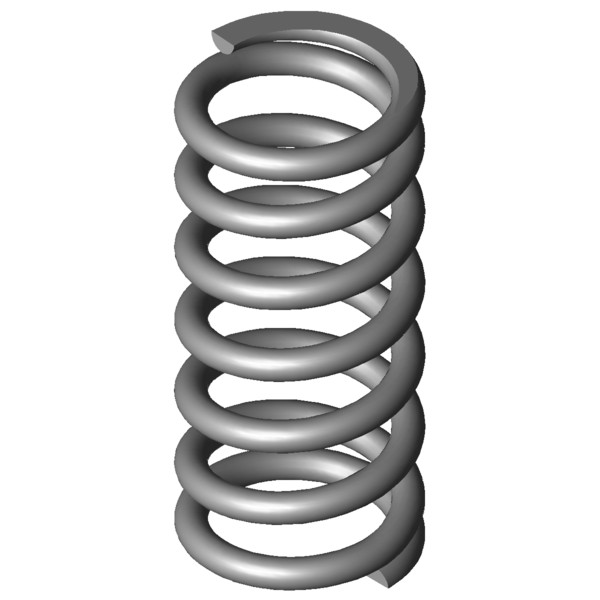

Termékkép Nyomórugó VD-280

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-280

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	2,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	16	mm	Átlagos tekervényátmérő
De	18,5	mm	Tekervény külső átmérője
Dd	12,9	mm	Legnagyobb tüskeátmérő
Dh	19,3	mm	Legkisebb hüvelyátmérő
L0	41	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	303,9	N	Legnagyobb rugóerő statikus terhelésnél
Ln	20,97	mm	A rugó legkisebb hossza statikus terhelésnél
sn	20,03	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	258,684	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	23,95	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	4,43	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	7	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	5,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	15,172	N/mm	Rugóarány
Gew	14,6279	g	A termék tömege
Fntol	20,72	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	20,42	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,3	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,87	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	J	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

erő-út-számítás Nyomórugó VD-280

Érdeklődési képlet Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

Érdeklődési képlet Nyomórugó VD-280

Hasonló nyomórugók a Nyomórugó VD-280 Rozsdamentes acél Ø 2,5 x 16 x 41 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-280	1.4310	2,5	18,5	41	303,9	20,97	20,03	5,5	15,172	100,0 \| 100,0 \| 100,0 \| 100,0
D-280	EN 10270-1	2,5	18,5	41	353,826	20,97	20,03	5,5	17,665	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-206D-12	20,4	40	1,4	1.4310	42,566	9,6	30,4	43,5 \| 81,4 \| 39,9 \| 9,2
VD-181	17,25	40,5	1,49	1.4310	44,703	10,5	30	43,7 \| 80,7 \| 40,7 \| 9,8
VD-207JW	18,5	38,6	1,639	1.4310	40,877	13,66	24,94	47,5 \| 84,7 \| 46,9 \| 10,8
VD-212C	19,8	44	1,729	1.4310	50,867	14,59	29,41	45,8 \| 83,5 \| 42,4 \| 11,4
VD-207J-70	20	38	1,999	1.4310	55,969	10	28	46,6 \| 81,7 \| 45,0 \| 13,2
VD-233E-10	20	40	2,7	1.4310	68,714	14,55	25,45	51,7 \| 86,7 \| 50,7 \| 17,8
VD-217C	17	43,3	2,855	1.4310	83,35	14,1	29,2	50,1 \| 83,5 \| 48,0 \| 18,8
VD-232O	18	45	3,601	1.4310	101,571	16,79	28,21	54,2 \| 86,8 \| 52,2 \| 23,7
VD-247D-05	20	43,5	4,001	1.4310	99,391	18,66	24,84	57,3 \| 88,9 \| 56,7 \| 26,4
VD-247B	20,5	41	4,02	1.4310	94,428	17,51	23,49	58,2 \| 90,1 \| 58,2 \| 26,5
VD-232P	16	40	4,935	1.4310	110,739	17,56	22,44	60,2 \| 85,3 \| 62,8 \| 32,5
VD-249	18	45	6,214	1.4310	167,791	18	27	65,0 \| 89,5 \| 64,7 \| 41,0
VD-263VB	20	41,1	8,029	1.4310	172,303	19,64	21,46	74,2 \| 94,8 \| 75,0 \| 52,9
VD-283A-05	18	45	8,741	1.4310	84,018	35,39	9,61	63,9 \| 96,1 \| 37,8 \| 57,6
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	87,0 \| 92,7 \| 89,3 \| 79,0
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	80,6 \| 90,2 \| 82,9 \| 68,7
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	79,8 \| 91,6 \| 81,8 \| 66,1
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	78,4 \| 90,7 \| 81,3 \| 63,1
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	75,4 \| 91,9 \| 76,6 \| 57,7
VD-288ZC	17,5	45	29,06	1.4310	341,719	33,24	11,76	71,9 \| 89,7 \| 73,8 \| 52,2
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	70,5 \| 91,4 \| 70,6 \| 49,6
VD-313A-05	19,5	44	36,159	1.4310	437,244	31,91	12,09	64,9 \| 87,9 \| 64,9 \| 42,0
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	63,1 \| 90,7 \| 61,4 \| 37,3
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	60,2 \| 87,8 \| 58,7 \| 34,2
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	48,1 \| 82,7 \| 43,4 \| 18,3
VD-313P	18	36,8	89,489	1.4310	657,276	29,46	7,34	48,0 \| 85,5 \| 41,4 \| 16,9
VD-339C	20	40,6	99,432	1.4310	782,727	32,73	7,87	46,3 \| 84,7 \| 39,1 \| 15,3

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202081; Nyomórugó VD-280

Származási ország: DE, German; Nyomórugó VD-280
