Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

árlépcsők - Nyomórugó VD-288Z-56

mennyiség	egységár (EUR)
1	5,7800 EUR
2	4,0800 EUR
3	3,8900 EUR
7	3,0700 EUR
17	1,5900 EUR
37	1,2800 EUR
75	1,1200 EUR
125	0,8513 EUR
175	0,7951 EUR
250	0,7263 EUR
350	0,6128 EUR
450	0,5811 EUR

Nyomórugó Vétel

Termékkép Nyomórugó VD-288Z-56

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-288Z-56

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	3	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	17	mm	Átlagos tekervényátmérő
De	20	mm	Tekervény külső átmérője
Dd	13,3	mm	Legnagyobb tüskeátmérő
Dh	20,8	mm	Legkisebb hüvelyátmérő
L0	39,5	mm	A rugó feszültségmentes állapotban felvett hossza
Lk		mm	Kitörési hossz
Fn	308,548	N	Legnagyobb rugóerő statikus terhelésnél
Ln	26,67	mm	A rugó legkisebb hossza statikus terhelésnél
sn	12,83	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	276,499	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	28	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	6,72	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	6,083	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	6	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	24,043	N/mm	Rugóarány
Gew	23,8727	g	A termék tömege
Fntol	32,25	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	31,69	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	0,94	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	O	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

erő-út-számítás Nyomórugó VD-288Z-56

Érdeklődési képlet Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

Érdeklődési képlet Nyomórugó VD-288Z-56

Hasonló nyomórugók a Nyomórugó VD-288Z-56 Rozsdamentes acél Ø 3 x 17 x 39,5 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-288Z-56	1.4310	3	20	39,5	308,548	26,67	12,83	6	24,043	100,0 \| 100,0 \| 100,0 \| 100,0
D-288Z-56	EN 10270-1	3	20	39,5	359,238	26,67	12,83	6	27,993	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-245	21	45	3,711	1.4310	101,725	17,59	27,41	46,2 \| 83,2 \| 39,9 \| 15,4
VD-247D-05	20	43,5	4,001	1.4310	99,391	18,66	24,84	48,1 \| 85,8 \| 41,9 \| 16,6
VD-247B	20,5	41	4,02	1.4310	94,428	17,51	23,49	48,7 \| 86,9 \| 42,6 \| 16,7
VD-232K	20	34,1	4,353	1.4310	98,401	11,5	22,6	48,2 \| 82,1 \| 44,3 \| 18,1
VD-240	22	41	5	1.4310	134	14,2	26,8	50,4 \| 84,6 \| 45,7 \| 20,8
VD-239B	22	36,7	5	1.4310	119,75	12,75	23,95	50,2 \| 83,5 \| 46,2 \| 20,8
VD-263J	24	39,2	5,653	1.4310	142,427	14	25,2	52,4 \| 85,3 \| 48,5 \| 23,5
VD-274A	22,5	40	7,768	1.4310	144,137	21,45	18,56	60,2 \| 90,3 \| 57,9 \| 32,3
VD-263VB	20	41,1	8,029	1.4310	172,303	19,64	21,46	60,7 \| 90,9 \| 57,8 \| 33,4
VD-278C	19,5	35	12,649	1.4310	176,092	21,08	13,92	72,3 \| 89,8 \| 74,6 \| 52,6
VD-280	18,5	41	15,172	1.4310	303,9	20,97	20,03	78,4 \| 90,7 \| 81,3 \| 63,1
VD-288Q	20	39,5	19,217	1.4310	309,174	23,41	16,09	89,1 \| 97,8 \| 89,8 \| 79,9
VD-288Z-51	21	41,4	22,096	1.4310	361,468	25,04	16,36	90,2 \| 96,9 \| 81,9 \| 91,9
VD-288X-05	19,4	44	22,961	1.4310	418,243	25,78	18,22	87,3 \| 94,5 \| 72,1 \| 95,5
VD-288Z-56	20	39,5	24,043	1.4310	308,548	26,67	12,83	100,0 \| 100,0 \| 100,0 \| 100,0
VD-288ZB	19,5	40	26,296	1.4310	351,926	26,62	13,38	94,0 \| 98,8 \| 91,8 \| 91,4
VD-288X-04	19,4	38	30,615	1.4310	468,411	22,7	15,3	83,3 \| 96,6 \| 74,9 \| 78,6
VD-313A-05	19,5	44	36,159	1.4310	437,244	31,91	12,09	80,5 \| 92,7 \| 82,4 \| 66,5
VD-310	19,2	40	40,727	1.4310	553,076	26,42	13,58	76,8 \| 96,2 \| 75,1 \| 59,0
VD-313A-04	19,5	38	44,377	1.4310	478,333	27,22	10,78	74,4 \| 94,9 \| 74,3 \| 54,2
VD-339A-02	21	40	82,897	1.4310	597,184	32,8	7,2	57,5 \| 89,7 \| 53,9 \| 29,0
VD-313P	18	36,8	89,489	1.4310	657,276	29,46	7,34	55,9 \| 88,8 \| 52,1 \| 26,9
VD-339C	20	40,6	99,432	1.4310	782,727	32,73	7,87	55,1 \| 90,8 \| 50,4 \| 24,2
VD-339E-01	19	35	147,49	1.4310	1005,926	28,18	6,82	48,1 \| 86,2 \| 41,9 \| 16,3

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202081; Nyomórugó VD-288Z-56

Származási ország: DE, German; Nyomórugó VD-288Z-56

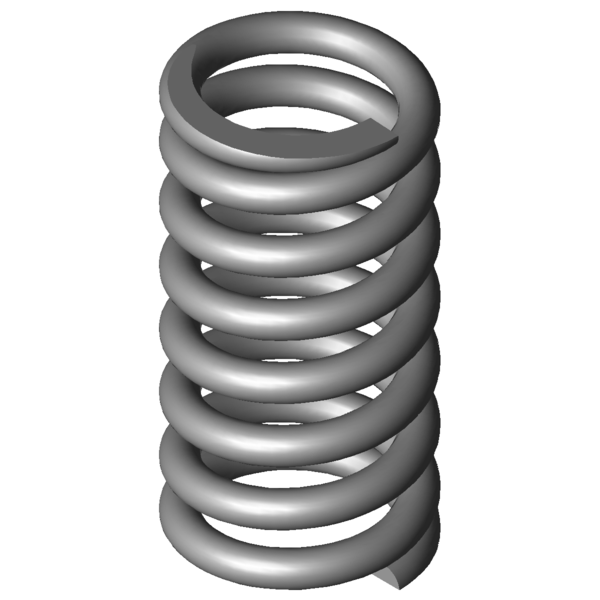

Termékkép - nyomórugók VD-288Z-56
