Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

árlépcsők - Nyomórugó VD-334A-10

mennyiség	egységár (EUR)
1	16,3800 EUR
2	13,0500 EUR
3	9,0700 EUR
7	7,2200 EUR
17	5,7200 EUR
37	4,9500 EUR
75	4,9100 EUR
125	4,9100 EUR
175	4,9100 EUR
250	4,9100 EUR
350	4,9100 EUR

Nyomórugó Vétel

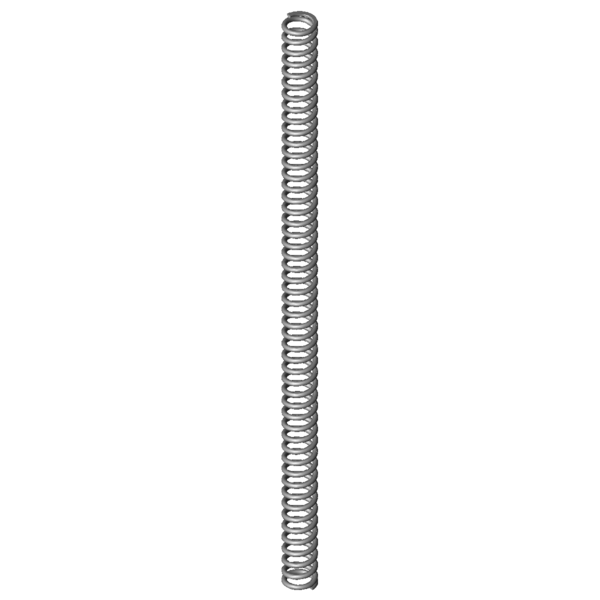

Termékkép Nyomórugó VD-334A-10

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-334A-10

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	4	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	23	mm	Átlagos tekervényátmérő
De	27	mm	Tekervény külső átmérője
Dd	18,2	mm	Legnagyobb tüskeátmérő
Dh	28,1	mm	Legkisebb hüvelyátmérő
L0	505	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	493,29	mm	Kitörési hossz
Fn	810,44	N	Legnagyobb rugóerő statikus terhelésnél
Ln	291,5	mm	A rugó legkisebb hossza statikus terhelésnél
sn	213,5	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	653,286	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	332,9	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	31,72	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	10,33	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	48,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	3,796	N/mm	Rugóarány
Gew	362,4594	g	A termék tömege
Fntol	48,7	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	42,6	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	7,4	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AR	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

erő-út-számítás Nyomórugó VD-334A-10

Érdeklődési képlet Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

Érdeklődési képlet Nyomórugó VD-334A-10

Hasonló nyomórugók a Nyomórugó VD-334A-10 Rozsdamentes acél Ø 4 x 23 x 505 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-334A-10	1.4310	4	27	505	810,44	291,5	213,5	48,5	3,796	100,0 \| 100,0 \| 100,0 \| 100,0
D-334A-10	EN 10270-1	4	27	505	953,748	289,2	215,8	48,5	4,42	92,6 \| 100,0 \| 92,0 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-268A	34,5	360	0,464	1.4310	129,482	80,7	279,3	43,0 \| 70,7 \| 46,2 \| 12,2
VD-239	27	290	0,484	1.4310	107,762	67,5	222,5	45,5 \| 69,1 \| 54,6 \| 12,8
VD-238A	27	195	0,484	1.4310	68,594	53,37	141,63	37,7 \| 62,9 \| 37,4 \| 12,8
VD-268	34,5	360	0,564	1.4310	159,591	76,95	283,05	44,4 \| 70,7 \| 47,6 \| 14,9
VD-239A-06	25	205,5	0,622	1.4310	95,448	52,04	153,46	39,8 \| 61,1 \| 41,8 \| 16,4
VD-238	27	195	0,717	1.4310	107,878	44,5	150,5	41,2 \| 62,9 \| 41,9 \| 18,9
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	40,4 \| 72,0 \| 40,7 \| 8,4
VD-273	27,5	240	1,182	1.4310	204,561	67	173	41,0 \| 72,0 \| 40,8 \| 10,2
VD-329BE	35	450	1,355	1.4310	240,879	272,2	177,8	60,3 \| 88,8 \| 56,5 \| 35,7
VD-272	27,5	165	1,75	1.4310	203,875	48,5	116,5	50,1 \| 64,5 \| 39,9 \| 46,1
VD-329BH	34	330	2,273	1.4310	338,855	180,92	149,08	53,0 \| 88,3 \| 51,1 \| 19,6
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	61,0 \| 71,8 \| 42,6 \| 68,8
VD-288Z-45	27	170	2,771	1.4310	270,542	72,38	97,62	60,7 \| 69,6 \| 39,6 \| 73,0
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	69,4 \| 71,8 \| 52,9 \| 83,6
VD-334A-10	27	505	3,796	1.4310	810,44	291,5	213,5	100,0 \| 100,0 \| 100,0 \| 100,0
VD-339A-10	21	505	6,656	1.4310	1118,867	336,9	168,1	75,1 \| 92,6 \| 75,6 \| 57,0
VD-359A-20	32	300	11,577	1.4310	1322,64	185,75	114,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-21	28	375	17,356	1.4310	1967,909	261,62	113,38	78,7 \| 86,1 \| 83,2 \| 66,7
VD-364R-20	28	345	17,796	1.4310	1593,981	255,43	89,57	78,1 \| 88,5 \| 80,7 \| 65,1
VD-389RG	28	510	43,21	1.4310	3750,131	423,21	86,79	41,4 \| 84,2 \| 31,1 \| 8,8

Hasonló fémrugók száma: 19
