Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

árlépcsők - Nyomórugó VD-364R-20

mennyiség	egységár (EUR)
1	15,4300 EUR
2	12,3000 EUR
3	8,1000 EUR
7	6,2800 EUR
17	4,6900 EUR
37	4,0400 EUR
75	3,9700 EUR
125	3,9700 EUR
175	3,9700 EUR
250	3,9700 EUR
350	3,9700 EUR

Nyomórugó Vétel

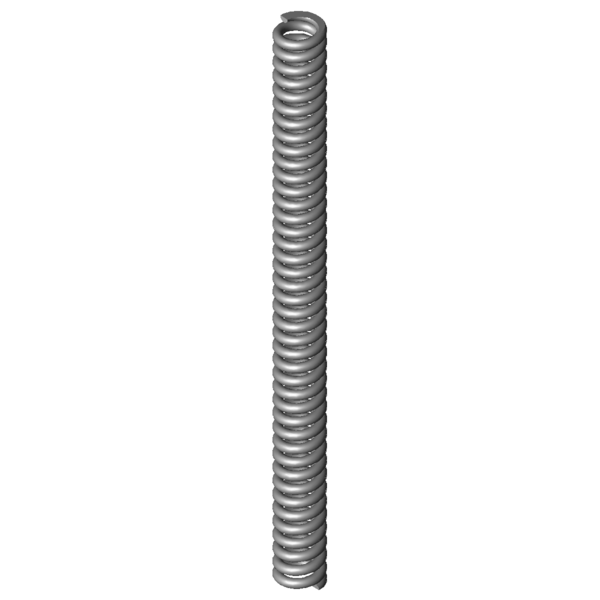

Termékkép Nyomórugó VD-364R-20

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Nyomórugó VD-364R-20

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Rugóvégek állapota	ráhelyezve és köszörülve	-	Rugóvégek állapota
F1		N	Előfeszített rugó által kifejtett rugóerő
L1		mm	Az előfeszített rugó által felvett hossz
s1		mm	Az előfeszített rugó szakaszhossza
F2		N	Feszített rugó által kifejtett rugóerő
L2		mm	A feszített rugó által felvett hossz
s2		mm	Dráha napnuté pružiny
d	5,5	mm	Huzalkeresztmetszet
Di		mm	Tekervény belső átmérője
D	22,5	mm	Átlagos tekervényátmérő
De	28	mm	Tekervény külső átmérője
Dd	16	mm	Legnagyobb tüskeátmérő
Dh	29	mm	Legkisebb hüvelyátmérő
L0	345	mm	A rugó feszültségmentes állapotban felvett hossza
Lk	328,36	mm	Kitörési hossz
Fn	1593,981	N	Legnagyobb rugóerő statikus terhelésnél
Ln	255,43	mm	A rugó legkisebb hossza statikus terhelésnél
sn	89,57	mm	A rugó által megtett legnagyobb út statikus terhelés mellett
Fndyn	1352,114	N	Legnagyobb kifejtett rugóerő dinamikus terhelés mellett
Lndyn	269,02	mm	Legkisebb hossz dinamikus terhelés mellett
shdyn	19,54	mm	A rugó által megtett legnagyobb út dinamikus terhelés mellett
S	8,595	mm	A rugó emelkedése (a tekervény közepétől a következő tekervény közepéig mérve)
n	39,5	Darab	A rugózó tekervények száma
nt		Darab	Az összes tekervény száma
R	17,796	N/mm	Rugóarány
Gew	550,9043	g	A termék tömege
Fntol	145	N	(+/-) A statikus terhelésnél kifejtett legnagyobb rugóerő tűréshatára
Fndtol	141	N	(+/-) A legnagyobb kifejtett rugóerő tűréshatára dinamikus terhelés mellett
Detol	0,35	mm	(+/-) tekervényátmérő tűréshatára
L0tol	5,69	mm	(+/-) A rugó feszültségmentes állapotban felvett hosszának tűréshatára
PG	#AO	-	A cikk árcsoportja
F1tol		N	(+/-) Az előfeszített rugó által kifejtett rugóerő tűréshatára
F2tol		N	(+/-) A feszített rugó által kifejtett rugóerő tűréshatára

Műszaki rajz Nyomórugó

Adatlap Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

Adatlap pdf fájl letöltése

Fémrugó jellemző Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

Fémrugó jellemző pdf fájl letöltése

CAD adatok Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

erő-út-számítás Nyomórugó VD-364R-20

Érdeklődési képlet Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

Érdeklődési képlet Nyomórugó VD-364R-20

Hasonló nyomórugók a Nyomórugó VD-364R-20 Rozsdamentes acél Ø 5,5 x 22,5 x 345 mm

A hasonló nyomórugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló nyomórugók más anyagból

A következő nyomórugók csak anyagukban különböznek a jelenlegi rugóktól.

cikkszám	Anyag	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (Darab)	R (N/mm)	Hasonlóság in %: Átfogó \| Geometrie \| Terhelés \| Merevség
VD-364R-20	1.4310	5,5	28	345	1593,981	255,43	89,57	39,5	17,796	100,0 \| 100,0 \| 100,0 \| 100,0
D-364R-20	EN 10270-1	5,5	28	345	1855,849	255,43	89,57	39,5	20,719	92,9 \| 100,0 \| 92,9 \| 85,9

Hasonló fémrugók száma: 2

Hasonló nyomórugók eltérő teherhordó konfigurációval

A következő nyomórugók terhelési besorolásukat tekintve eltérnek az aktuális rugóktól.

Prioritás

cikkszám	De (mm)	L0 (mm)	R (N/mm)	Anyag	Fn (N)	Ln (mm)	sn (mm)	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
VD-268	34,5	360	0,564	1.4310	159,591	76,95	283,05	32,7 \| 74,1 \| 20,8 \| 3,2
VD-238	27	195	0,717	1.4310	107,878	44,5	150,5	33,4 \| 63,1 \| 33,1 \| 4,0
VD-273A	27,5	240	0,972	1.4310	160,113	75,31	164,69	36,3 \| 71,1 \| 32,2 \| 5,5
VD-273	27,5	240	1,182	1.4310	204,561	67	173	36,7 \| 71,1 \| 32,3 \| 6,6
VD-298A	35,2	280	1,244	1.4310	228,48	96,4	183,6	37,2 \| 73,0 \| 31,6 \| 7,0
VD-298	35,2	280	1,514	1.4310	302,097	80,4	199,6	37,8 \| 73,0 \| 31,9 \| 8,5
VD-329BH	34	330	2,273	1.4310	338,855	180,92	149,08	45,7 \| 83,6 \| 40,7 \| 12,8
VD-303A	28,2	200	2,61	1.4310	281,357	92,19	107,81	45,6 \| 71,8 \| 50,4 \| 14,7
VD-303	28,2	200	3,174	1.4310	390,601	76,94	123,06	46,1 \| 71,8 \| 48,6 \| 17,8
VD-334A-10	27	505	3,796	1.4310	810,44	291,5	213,5	49,0 \| 79,2 \| 46,4 \| 21,3
VD-334A	29	185	6,372	1.4310	463,381	112,27	72,73	55,1 \| 74,3 \| 55,1 \| 35,8
VD-334	29	185	7,749	1.4310	707,222	93,74	91,26	63,0 \| 74,3 \| 71,3 \| 43,5
VD-359A-20	32	300	11,577	1.4310	1322,64	185,75	114,25	78,1 \| 88,5 \| 80,7 \| 65,1
VD-364R-21	28	375	17,356	1.4310	1967,909	261,62	113,38	91,6 \| 97,3 \| 80,0 \| 97,5
VD-364R-20	28	345	17,796	1.4310	1593,981	255,43	89,57	100,0 \| 100,0 \| 100,0 \| 100,0
VD-364R-18	28	170	37,996	1.4310	1691,616	125,48	44,52	67,3 \| 83,1 \| 72,0 \| 46,8
VD-389RG	28	510	43,21	1.4310	3750,131	423,21	86,79	64,3 \| 82,1 \| 69,7 \| 41,2

Hasonló fémrugók száma: 16

Vámtarifaszám: 73202081; Nyomórugó VD-364R-20

Származási ország: DE, German; Nyomórugó VD-364R-20
