Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

árlépcsők - Torziós rugó T-16120R

mennyiség	egységár (EUR)
1	5,1600 EUR
2	3,6400 EUR
3	3,4700 EUR
7	2,4200 EUR
17	1,1500 EUR
37	0,8500 EUR
75	0,6800 EUR
125	0,4859 EUR
175	0,4196 EUR
250	0,3695 EUR
350	0,3536 EUR
450	0,3284 EUR

Torziós rugó Vétel

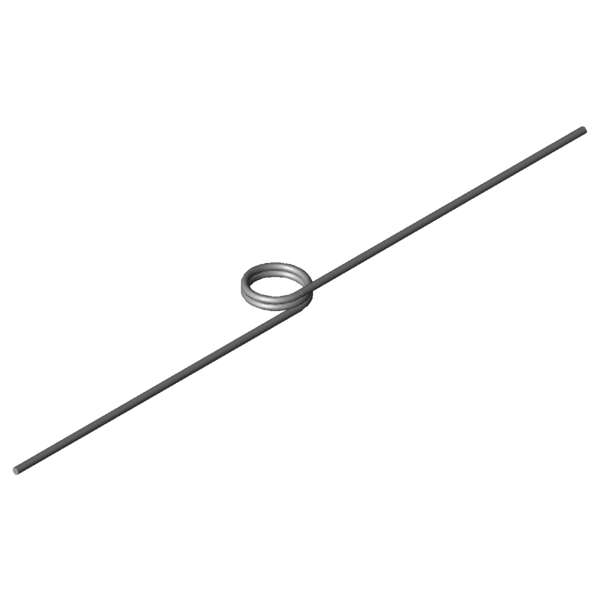

Termékkép Torziós rugó T-16120R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16120R

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	jobb	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	0	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	0,5	mm	Huzalkeresztmetszet
Di	3,5	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	1,5	mm	A rugótest hossza
Ls	25	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	4,38	Nmm	(+/-) Tolerance maximum torque
Mn	15,43	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	39,17	fok	A rugó legnagyobb forgásszöge
nt	2	Darab	Tekervények száma
Ddmax	3,15	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	2,8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,11	mm	(+/-) tolerance of inner coil diameter
Gew	0,1163	g	A termék tömege
PG	J	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

erő-út-számítás Torziós rugó T-16120R

Érdeklődési képlet Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

Érdeklődési képlet Torziós rugó T-16120R

Hasonló torziós rugók a Torziós rugó T-16120R: Rozsdamentes acél Ø 0,5 x 3,5 x 25 mm / 0°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-16000R	1,6	1,2	7,54	23,35	1.4310	68,3 \| 68,6 \| 54,2 \| 82,0
T-16004R	1,6	3,2	7,54	81,73	1.4310	63,8 \| 80,0 \| 65,8 \| 45,5
T-16020R	2,4	1,2	7,95	34,48	1.4310	68,2 \| 76,2 \| 69,8 \| 58,5
T-16024R	2,4	3,2	7,95	120,67	1.4310	76,1 \| 86,7 \| 78,1 \| 63,7
T-16040R	3,2	1,2	8,18	45,61	1.4310	52,2 \| 72,5 \| 60,6 \| 23,4
T-16044R	3,2	3,2	8,18	159,64	1.4310	88,2 \| 93,3 \| 89,3 \| 81,8
T-16060R	4	1,2	8,33	56,75	1.4310	60,4 \| 82,5 \| 61,5 \| 37,3
T-16064R	4	3,2	8,33	198,62	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-16100R	2,5	1,5	14,86	28,28	1.4310	35,4 \| 63,1 \| 35,1 \| 8,0
T-16105R	2,5	4	14,86	100,95	1.4310	52,0 \| 74,2 \| 53,4 \| 28,5
T-16120R	3,5	1,5	15,43	39,17	1.4310	39,7 \| 71,5 \| 36,9 \| 10,6
T-16140R	4,5	1,5	15,78	50,06	1.4310	41,4 \| 71,9 \| 39,0 \| 13,3
T-16144R	4,5	4	15,78	175,26	1.4310	66,7 \| 83,0 \| 70,5 \| 46,6
T-16160R	5,5	1,5	16,01	60,96	1.4310	78,3 \| 87,9 \| 80,3 \| 66,7
T-16200R	3,37	1,89	29,44	29,66	1.4310	31,6 \| 68,9 \| 21,6 \| 4,2
T-16220R	4,37	1,89	30,29	38,15	1.4310	33,3 \| 71,4 \| 23,4 \| 5,3
T-16240R	5,37	1,89	30,87	46,64	1.4310	32,4 \| 65,7 \| 25,2 \| 6,3
T-16260R	6,37	1,89	31,27	55,14	1.4310	67,0 \| 71,2 \| 60,2 \| 69,5
T-16300R	4,3	2,1	40,62	33,59	1.4310	31,4 \| 71,9 \| 18,7 \| 3,5
T-16320R	5,3	2,1	41,48	41,09	1.4310	30,2 \| 66,1 \| 20,4 \| 4,2
T-16340R	6,3	2,1	42,1	48,68	1.4310	56,7 \| 66,1 \| 58,6 \| 45,5
T-16360R	7,3	2,1	42,56	56,28	1.4310	56,2 \| 63,6 \| 52,9 \| 52,1
T-18400R	4,4	2,4	59	29,76	1.4310	46,4 \| 68,2 \| 51,1 \| 19,9
T-18404R	4,4	3,2	59	44,55	1.4310	49,9 \| 63,0 \| 57,0 \| 29,7
T-18408R	4,4	4	59	59,43	1.4310	48,5 \| 59,8 \| 46,0 \| 39,7
T-18425R	6	2,4	60,96	40,15	1.4310	49,5 \| 61,1 \| 61,4 \| 25,9

Hasonló fémrugók száma: 25

Vámtarifaszám: 73202089; Torziós rugó T-16120R

Származási ország: DE, German; Torziós rugó T-16120R
