Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

árlépcsők - Torziós rugó T-16839L

mennyiség egységár (EUR)
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torziós rugó Vétel

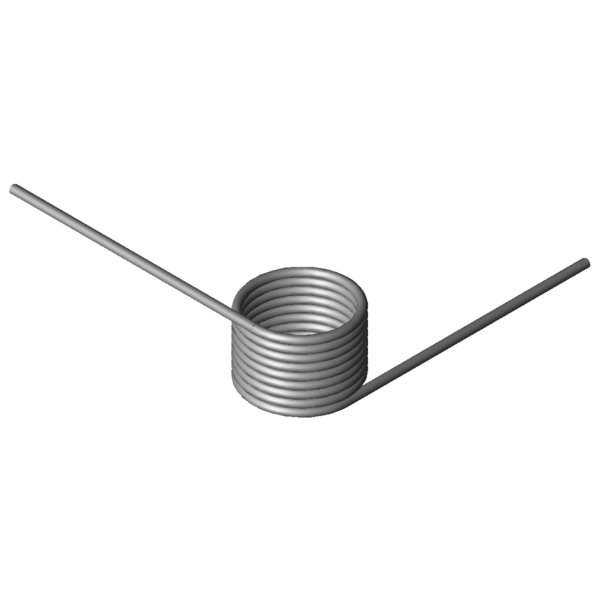

Termékkép Torziós rugó T-16839L
Termékkép Torziós rugó T-16839L
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-16839L

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány bal - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 90 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2,25 mm Huzalkeresztmetszet
Di 23,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 20,81 mm A rugótest hossza
Ls 70 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 237,4 Nmm (+/-) Tolerance maximum torque
Mn 1115,14 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 183,22 fok A rugó legnagyobb forgásszöge
nt 8,25 Darab Tekervények száma
Ddmax 20,1 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 15 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,55 mm (+/-) tolerance of inner coil diameter
Gew 25,3055 g A termék tömege
PG L - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

erő-út-számítás Torziós rugó T-16839L

Érdeklődési képlet Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

Érdeklődési képlet Torziós rugó T-16839L

Hasonló torziós rugók a Torziós rugó T-16839L: Rozsdamentes acél Ø 2,25 x 23,5 x 70 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-19184L 23 12,5 853,09 138,72 1.4310 85,8 | 82,3 | 76,1 | 99,0
T-16809L 11,5 20,81 1041,37 91,36 1.4310 69,3 | 83,0 | 71,6 | 53,4
T-16819L 15,5 20,81 1076,95 121,97 1.4310 79,7 | 88,7 | 81,6 | 68,9
T-16829L 18,5 20,81 1094,7 144,94 1.4310 87,4 | 92,9 | 88,6 | 80,6
T-16839L 23,5 20,81 1115,14 183,22 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19245L 17,5 23,13 1524,2 127,75 1.4310 69,1 | 84,8 | 71,4 | 51,0
T-19265L 22,5 23,13 1558,44 163,14 1.4310 78,6 | 91,9 | 80,3 | 63,7
T-16929L 19,5 25,9 2014,76 119,53 1.4310 59,2 | 81,2 | 60,3 | 36,1
T-16939L 24 25,9 2052,94 146,38 1.4310 65,6 | 86,2 | 67,1 | 43,4
T-16935L 24 11,9 2052,94 57,66 1.4310 46,2 | 78,5 | 42,9 | 17,1
T-19345L 21 27,75 2533,79 122,9 1.4310 54,9 | 79,8 | 55,5 | 29,5
T-19341L 21 12,75 2533,79 48,42 1.4310 40,7 | 75,2 | 35,2 | 11,6
T-19365L 26 27,75 2582,84 151,29 1.4310 59,5 | 80,1 | 62,9 | 35,7
T-19361L 26 12,75 2582,84 59,62 1.4310 42,5 | 75,6 | 37,9 | 14,0
T-17025L 22 13,6 2909,76 45,05 1.4310 39,1 | 76,4 | 31,5 | 9,4
T-17029L 22 29,6 2909,76 114,35 1.4310 50,8 | 78,1 | 50,4 | 23,9
T-17035L 27 13,6 2964,79 55,01 1.4310 39,8 | 74,2 | 33,8 | 11,3
T-19441L 22,4 15,3 4240,2 42,34 1.4310 36,0 | 77,1 | 24,7 | 6,1
T-19461L 27,4 15,3 4326,15 51,43 1.4310 36,0 | 73,9 | 26,9 | 7,2
T-19501L 17,5 17 5491,74 29,73 1.4310 30,8 | 70,8 | 18,3 | 3,3
Hasonló fémrugók száma: 19

Vámtarifaszám: 73202089; Torziós rugó T-16839L

Származási ország: DE, German; Torziós rugó T-16839L
