Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

árlépcsők - Torziós rugó T-19246R

mennyiség egységár (EUR)
1 5,4200 EUR
2 3,8200 EUR
3 3,6400 EUR
7 2,6600 EUR
17 1,3800 EUR
37 1,0200 EUR
75 0,8900 EUR
125 0,5823 EUR
175 0,5445 EUR
250 0,4945 EUR
350 0,4610 EUR
450 0,4169 EUR

Torziós rugó Vétel

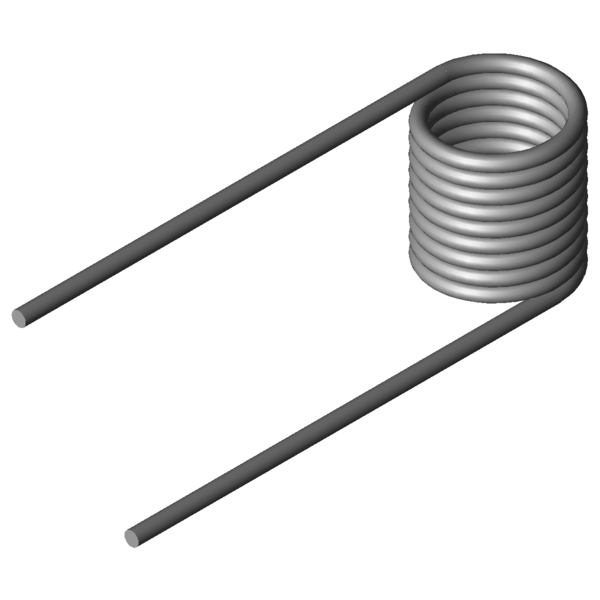

Termékkép Torziós rugó T-19246R
Termékkép Torziós rugó T-19246R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19246R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 2,5 mm Huzalkeresztmetszet
Di 17,5 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 26,25 mm A rugótest hossza
Ls 75 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 376,54 Nmm (+/-) Tolerance maximum torque
Mn 1524,2 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 147,07 fok A rugó legnagyobb forgásszöge
nt 9,5 Darab Tekervények száma
Ddmax 15,7 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 14 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,43 mm (+/-) tolerance of inner coil diameter
Gew 28,9011 g A termék tömege
PG L - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

erő-út-számítás Torziós rugó T-19246R

Érdeklődési képlet Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

Érdeklődési képlet Torziós rugó T-19246R

Hasonló torziós rugók a Torziós rugó T-19246R: Rozsdamentes acél Ø 2,5 x 17,5 x 75 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-18885R 18,4 12 457,84 180,04 1.4310 49,6 | 68,3 | 55,9 | 24,5
T-18934R 16 13,5 581,21 126,97 1.4310 59,3 | 71,6 | 62,2 | 44,2
T-19135R 15 15 825,31 113,04 1.4310 70,1 | 74,3 | 65,5 | 70,4
T-19160R 18 15 838,31 135,12 1.4310 70,5 | 78,1 | 73,4 | 59,9
T-16826R 18,5 12,38 1094,7 79,06 1.4310 71,6 | 77,3 | 62,8 | 74,8
T-19206R 10 26,25 1422,19 85,84 1.4310 74,7 | 85,7 | 75,8 | 62,6
T-19226R 13,5 26,25 1481,57 105,66 1.4310 83,6 | 92,4 | 84,5 | 73,9
T-19246R 17,5 26,25 1524,2 147,07 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19266R 22,5 26,25 1558,44 187,94 1.4310 86,9 | 92,6 | 88,0 | 80,0
T-16916R 15,5 15,4 1965,24 52,19 1.4310 54,3 | 78,8 | 56,5 | 27,5
T-16926R 19,5 15,4 2014,76 65,2 1.4310 57,6 | 79,2 | 60,0 | 33,5
T-19306R 12 31,5 2364,22 82,57 1.4310 58,3 | 78,4 | 60,3 | 36,2
T-19326R 16 31,5 2459,2 108,73 1.4310 66,6 | 86,0 | 68,0 | 45,8
T-19322R 16 16,5 2459,2 51,53 1.4310 49,8 | 79,2 | 48,5 | 21,7
T-19346R 21 31,5 2533,79 141,5 1.4310 73,1 | 83,3 | 78,2 | 57,9
T-19342R 21 16,5 2533,79 67,02 1.4310 52,3 | 76,5 | 52,9 | 27,4
T-17016R 17 17,6 2827,78 48,59 1.4310 47,3 | 80,8 | 43,5 | 17,8
T-17026R 22 17,6 2909,76 62,37 1.4310 48,2 | 74,9 | 47,4 | 22,2
T-19402R 12,4 19,8 3909,65 33,31 1.4310 37,2 | 71,9 | 30,8 | 8,8
T-19422R 17,4 19,8 4113,81 45,98 1.4310 42,4 | 81,4 | 34,2 | 11,6
T-19426R 17,4 37,8 4113,81 96,96 1.4310 51,8 | 79,4 | 51,5 | 24,4
T-19442R 22,4 19,8 4240,2 58,58 1.4310 42,2 | 74,3 | 37,9 | 14,3
T-19502R 17,5 22 5491,74 41,2 1.4310 39,3 | 82,1 | 27,9 | 7,8
Hasonló fémrugók száma: 22

Vámtarifaszám: 73202089; Torziós rugó T-19246R

Származási ország: DE, German; Torziós rugó T-19246R
