Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

árlépcsők - Torziós rugó T-19206R

mennyiség	egységár (EUR)
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torziós rugó Vétel

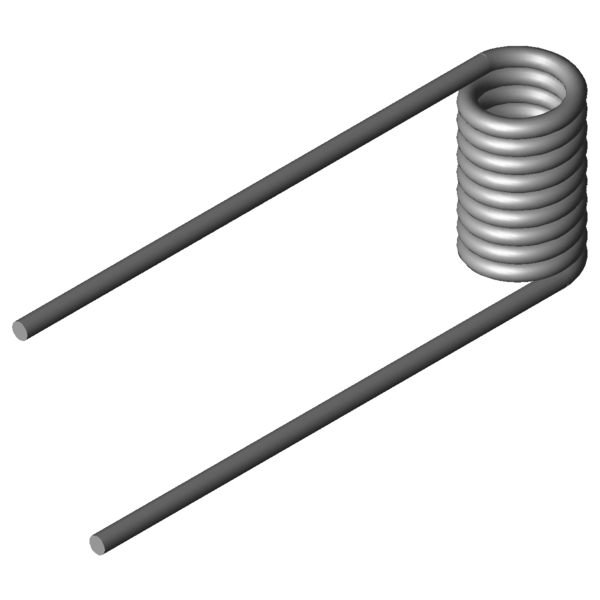

Termékkép Torziós rugó T-19206R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19206R

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	jobb	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	180	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2,5	mm	Huzalkeresztmetszet
Di	10	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	26,25	mm	A rugótest hossza
Ls	75	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	476,29	Nmm	(+/-) Tolerance maximum torque
Mn	1422,19	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	85,84	fok	A rugó legnagyobb forgásszöge
nt	9,5	Darab	Tekervények száma
Ddmax	9	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,27	mm	(+/-) tolerance of inner coil diameter
Gew	20,2407	g	A termék tömege
PG	L	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

erő-út-számítás Torziós rugó T-19206R

Érdeklődési képlet Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

Érdeklődési képlet Torziós rugó T-19206R

Hasonló torziós rugók a Torziós rugó T-19206R: Rozsdamentes acél Ø 2,5 x 10 x 75 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-16722R	10,4	10,5	285,09	112,82	1.4310	42,5 \| 64,1 \| 48,1 \| 15,3
T-16718R	10,4	6,3	285,09	60,75	1.4310	44,2 \| 58,7 \| 45,4 \| 28,3
T-18810R	8,9	12	429,24	88,69	1.4310	53,0 \| 66,2 \| 63,5 \| 29,2
T-18806R	8,9	7,2	429,24	47,76	1.4310	52,4 \| 60,1 \| 42,9 \| 54,2
T-18835R	11,9	12	441,52	117,28	1.4310	46,5 \| 64,6 \| 52,1 \| 22,7
T-18910R	10	13,5	554,97	80,37	1.4310	60,8 \| 74,5 \| 66,3 \| 41,7
T-18906R	10	8,1	554,97	43,28	1.4310	63,2 \| 67,6 \| 44,7 \| 77,4
T-18902R	10	6,3	554,97	30,91	1.4310	65,0 \| 65,3 \| 37,5 \| 92,3
T-18922R	13,5	13,5	572,76	107,55	1.4310	52,7 \| 65,8 \| 60,0 \| 32,1
T-19110R	11	15	798,72	83,67	1.4310	70,2 \| 76,0 \| 76,8 \| 57,6
T-19106R	11	9	798,72	45,07	1.4310	72,1 \| 68,4 \| 54,3 \| 93,5
T-19102R	11	7	798,72	32,21	1.4310	59,8 \| 65,9 \| 46,8 \| 66,8
T-16806R	11,5	12,38	1041,37	49,83	1.4310	73,2 \| 74,7 \| 65,6 \| 79,3
T-16802R	11,5	7,88	1041,37	27,69	1.4310	55,3 \| 69,0 \| 52,7 \| 44,1
T-19206R	10	26,25	1422,19	85,84	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19226R	13,5	26,25	1481,57	105,66	1.4310	88,2 \| 91,4 \| 88,6 \| 84,6
T-19222R	13,5	13,75	1481,57	54,23	1.4310	71,9 \| 75,5 \| 79,6 \| 60,6
T-19246R	17,5	26,25	1524,2	147,07	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-16906R	11,5	15,4	1888,38	39,19	1.4310	57,7 \| 78,3 \| 60,5 \| 34,4
T-16902R	11,5	9,8	1888,38	21,77	1.4310	46,9 \| 71,2 \| 50,3 \| 19,1
T-19306R	12	31,5	2364,22	82,57	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19302R	12	16,5	2364,22	39,15	1.4310	52,3 \| 76,5 \| 52,9 \| 27,4
T-19326R	16	31,5	2459,2	108,73	1.4310	72,7 \| 76,4 \| 68,4 \| 73,3
T-17006R	12,5	17,6	2709,97	36,19	1.4310	48,2 \| 75,1 \| 47,3 \| 22,1
T-17002R	12,5	11,2	2709,97	20,11	1.4310	39,1 \| 66,9 \| 38,0 \| 12,3
T-19402R	12,4	19,8	3909,65	33,31	1.4310	42,3 \| 75,2 \| 37,6 \| 14,1
T-19406R	12,4	37,8	3909,65	70,3	1.4310	54,0 \| 73,2 \| 59,1 \| 29,8

Hasonló fémrugók száma: 26

Vámtarifaszám: 73202089; Torziós rugó T-19206R

Származási ország: DE, German; Torziós rugó T-19206R
