Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

árlépcsők - Torziós rugó T-19406R

mennyiség egységár (EUR)
1 5,5300 EUR
2 3,9000 EUR
3 3,7100 EUR
7 2,9000 EUR
17 1,4300 EUR
37 1,1000 EUR
75 0,9400 EUR
125 0,6511 EUR
175 0,6135 EUR
250 0,5760 EUR
350 0,5306 EUR
450 0,4927 EUR

Torziós rugó Vétel

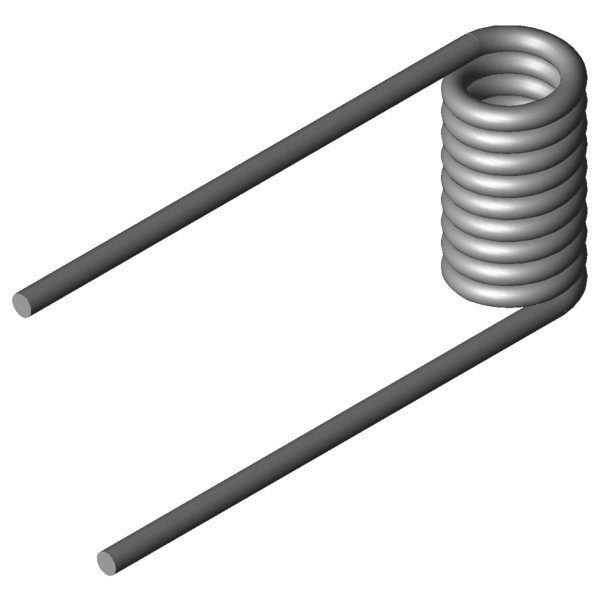

Termékkép Torziós rugó T-19406R
Termékkép Torziós rugó T-19406R
mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19406R

képlet karakterek érték egység Leírás
Anyag 1.4310 - Alapanyag fajtája
Tekercselési irány jobb - Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül) 180 fok Szárállás (terhelés nélkül)
alpha1 fok Az előfeszített rugó forgásszöge
F1 N Előfeszített rugó által kifejtett rugóerő
M1 Nmm Az előfeszített rugó által kifejtett nyomaték
alpha2 fok A megfeszített rugó forgásszöge
F2 N Feszített rugó által kifejtett rugóerő
M2 Nmm A megfeszített rugó által kifejtett nyomaték
alphah fok Munkavégzési forgásszög
d 3,6 mm Huzalkeresztmetszet
Di 12,4 mm Tekervény belső átmérője
Dd mm Tüskeátmérő
LsH mm Az emelőkar szárhossza
LsR mm A nyugvó kar szárhossza
Lk0 37,8 mm A rugótest hossza
Ls 85 mm Szárhosszak
RH mm A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol 1508,45 Nmm (+/-) Tolerance maximum torque
Mn 3909,65 Nmm A rugó által kifejtett legnagyobb nyomaték
alphan 70,3 fok A rugó legnagyobb forgásszöge
nt 9,5 Darab Tekervények száma
Ddmax 11,1 mm Legnagyobb lehetséges tüskeátmérő
Ddmin 9,9 mm Legkisebb lehetséges tüskeátmérő
Ditol 0,32 mm (+/-) tolerance of inner coil diameter
Gew 51,957 g A termék tömege
PG M - A cikk árcsoportja
Műszaki rajz Torziós rugó
Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

erő-út-számítás Torziós rugó T-19406R

Érdeklődési képlet Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

Érdeklődési képlet Torziós rugó T-19406R

Hasonló torziós rugók a Torziós rugó T-19406R: Rozsdamentes acél Ø 3,6 x 12,4 x 85 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás
cikkszám Di (mm) Lk0 (mm) Mn (Nmm) alphan (fok) Anyag Hasonlóság in %
Átfogó | Geometrie | Terhelés | Merevség
T-19206R 10 26,25 1422,19 85,84 1.4310 54,0 | 73,2 | 59,1 | 29,8
T-19202R 10 13,75 1422,19 40,66 1.4310 57,4 | 62,2 | 47,1 | 62,9
T-19226R 13,5 26,25 1481,57 105,66 1.4310 51,4 | 76,9 | 52,2 | 25,2
T-19222R 13,5 13,75 1481,57 54,23 1.4310 57,5 | 65,9 | 57,5 | 49,1
T-19246R 17,5 26,25 1524,2 147,07 1.4310 44,0 | 69,9 | 43,4 | 18,6
T-16906R 11,5 15,4 1888,38 39,19 1.4310 69,7 | 70,4 | 52,0 | 86,6
T-16902R 11,5 9,8 1888,38 21,77 1.4310 56,4 | 65,5 | 39,6 | 64,1
T-16916R 15,5 15,4 1965,24 52,19 1.4310 65,4 | 66,2 | 62,3 | 67,7
T-19306R 12 31,5 2364,22 82,57 1.4310 70,7 | 87,8 | 72,8 | 51,5
T-19302R 12 16,5 2364,22 39,15 1.4310 74,9 | 74,6 | 58,1 | 92,1
T-19326R 16 31,5 2459,2 108,73 1.4310 61,9 | 81,4 | 63,8 | 40,7
T-19322R 16 16,5 2459,2 51,53 1.4310 74,0 | 68,2 | 68,1 | 85,8
T-17006R 12,5 17,6 2709,97 36,19 1.4310 71,0 | 78,2 | 60,4 | 74,3
T-17002R 12,5 11,2 2709,97 20,11 1.4310 54,3 | 72,6 | 49,0 | 41,3
T-19406R 12,4 37,8 3909,65 70,3 1.4310 100,0 | 100,0 | 100,0 | 100,0
T-19426R 17,4 37,8 4113,81 96,96 1.4310 83,5 | 90,4 | 83,8 | 76,3
T-19446R 22,4 37,8 4240,2 123,72 1.4310 73,8 | 85,1 | 74,5 | 61,6
T-19506R 17,5 42 5491,74 86,98 1.4310 82,6 | 83,6 | 76,0 | 88,1
T-19502R 17,5 22 5491,74 41,2 1.4310 59,9 | 73,0 | 64,9 | 41,7
Hasonló fémrugók száma: 18

Vámtarifaszám: 73202089; Torziós rugó T-19406R

Származási ország: DE, German; Torziós rugó T-19406R
