Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

árlépcsők - Torziós rugó T-19305R

mennyiség	egységár (EUR)
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torziós rugó Vétel

Termékkép Torziós rugó T-19305R

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19305R

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	jobb	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	90	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	3	mm	Huzalkeresztmetszet
Di	12	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	27,75	mm	A rugótest hossza
Ls	80	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	851,36	Nmm	(+/-) Tolerance maximum torque
Mn	2364,22	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	71,76	fok	A rugó legnagyobb forgásszöge
nt	8,25	Darab	Tekervények száma
Ddmax	10,8	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	9,6	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	30,5791	g	A termék tömege
PG	M	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

erő-út-számítás Torziós rugó T-19305R

Érdeklődési képlet Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

Érdeklődési képlet Torziós rugó T-19305R

Hasonló torziós rugók a Torziós rugó T-19305R: Rozsdamentes acél Ø 3 x 12 x 80 mm / 90°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-19109R	11	12,5	798,72	67,65	1.4310	55,9 \| 67,8 \| 64,0 \| 35,8
T-16809R	11,5	20,81	1041,37	91,36	1.4310	59,3 \| 81,9 \| 61,3 \| 34,6
T-16805R	11,5	9,56	1041,37	35,99	1.4310	67,8 \| 68,4 \| 47,1 \| 87,8
T-16801R	11,5	7,31	1041,37	24,92	1.4310	59,8 \| 81,7 \| 61,0 \| 36,8
T-16819R	15,5	20,81	1076,95	121,97	1.4310	51,6 \| 75,8 \| 52,2 \| 26,8
T-19205R	10	23,13	1422,19	74,61	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19225R	13,5	23,13	1481,57	99,12	1.4310	66,0 \| 85,2 \| 67,5 \| 45,4
T-19221R	13,5	10,63	1481,57	39,12	1.4310	71,9 \| 70,2 \| 58,6 \| 87,0
T-19245R	17,5	23,13	1524,2	127,75	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-16909R	11,5	25,9	1888,38	71,84	1.4310	87,9 \| 94,2 \| 89,9 \| 79,8
T-16905R	11,5	11,9	1888,38	28,3	1.4310	62,1 \| 77,3 \| 59,7 \| 49,4
T-16901R	11,5	9,1	1888,38	19,59	1.4310	53,9 \| 74,0 \| 53,6 \| 34,2
T-16919R	15,5	25,9	1965,24	95,68	1.4310	76,5 \| 88,0 \| 79,1 \| 62,3
T-16929R	19,5	25,9	2014,76	119,53	1.4310	68,8 \| 82,7 \| 72,6 \| 51,2
T-19305R	12	27,75	2364,22	71,76	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19325R	16	27,75	2459,2	94,43	1.4310	85,6 \| 91,7 \| 86,1 \| 79,0
T-19345R	21	27,75	2533,79	122,9	1.4310	74,7 \| 85,7 \| 75,8 \| 62,6
T-17009R	12,5	29,6	2709,97	66,35	1.4310	88,3 \| 94,5 \| 89,9 \| 80,7
T-17005R	12,5	13,6	2709,97	26,14	1.4310	57,7 \| 79,6 \| 61,8 \| 31,8
T-17001R	12,5	10,4	2709,97	18,1	1.4310	51,3 \| 75,7 \| 56,2 \| 22,0
T-17019R	17	29,6	2827,78	89,08	1.4310	88,2 \| 86,0 \| 82,1 \| 96,4
T-19405R	12,4	33,3	3909,65	61,05	1.4310	70,7 \| 87,8 \| 72,8 \| 51,4
T-19401R	12,4	15,3	3909,65	24,06	1.4310	48,6 \| 78,4 \| 47,0 \| 20,3
T-19425R	17,4	33,3	4113,81	84,22	1.4310	72,4 \| 78,5 \| 71,3 \| 67,4

Hasonló fémrugók száma: 23

Vámtarifaszám: 73202089; Torziós rugó T-19305R

Származási ország: DE, German; Torziós rugó T-19305R

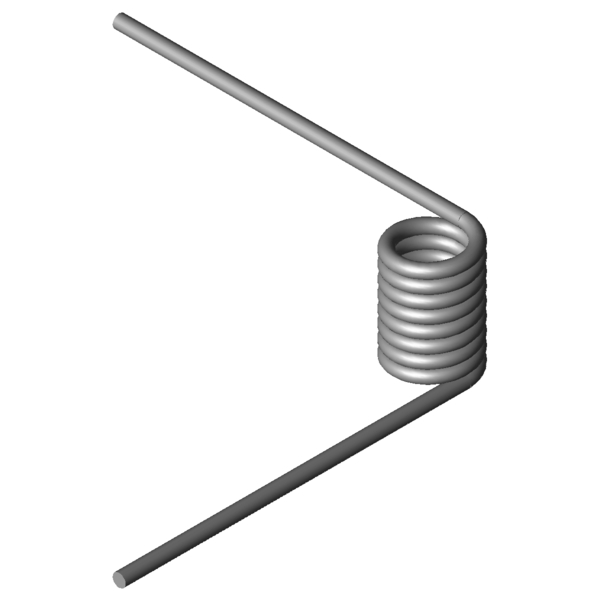

Termékkép - szárrugók T-19305R
