Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

árlépcsők - Torziós rugó T-19306L

mennyiség	egységár (EUR)
1	5,5300 EUR
2	3,9000 EUR
3	3,7100 EUR
7	2,9000 EUR
17	1,4300 EUR
37	1,1000 EUR
75	0,9400 EUR
125	0,6511 EUR
175	0,6135 EUR
250	0,5760 EUR
350	0,5306 EUR
450	0,4927 EUR

Torziós rugó Vétel

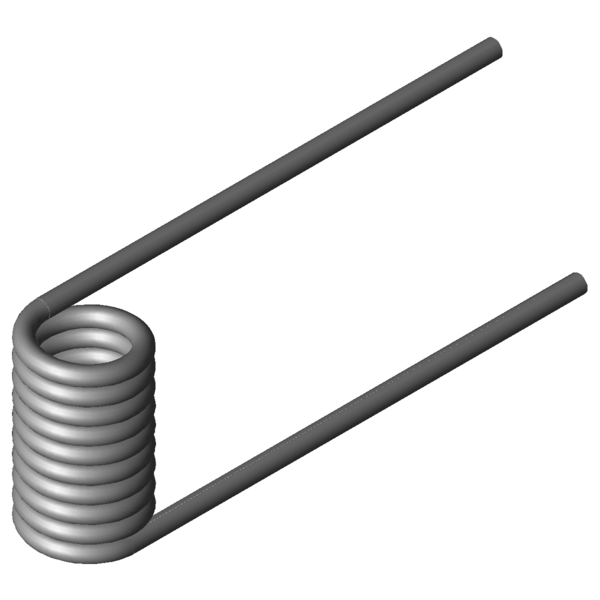

Termékkép Torziós rugó T-19306L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19306L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	180	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	3	mm	Huzalkeresztmetszet
Di	12	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	31,5	mm	A rugótest hossza
Ls	80	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	823,02	Nmm	(+/-) Tolerance maximum torque
Mn	2364,22	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	82,57	fok	A rugó legnagyobb forgásszöge
nt	9,5	Darab	Tekervények száma
Ddmax	10,8	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	9,6	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,31	mm	(+/-) tolerance of inner coil diameter
Gew	33,861	g	A termék tömege
PG	M	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

erő-út-számítás Torziós rugó T-19306L

Érdeklődési képlet Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

Érdeklődési képlet Torziós rugó T-19306L

Hasonló torziós rugók a Torziós rugó T-19306L: Rozsdamentes acél Ø 3 x 12 x 80 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18910L	10	13,5	554,97	80,37	1.4310	48,9 \| 62,1 \| 60,4 \| 24,1
T-18922L	13,5	13,5	572,76	107,55	1.4310	44,3 \| 63,9 \| 50,5 \| 18,6
T-19110L	11	15	798,72	83,67	1.4310	56,1 \| 68,7 \| 66,2 \| 33,3
T-19106L	11	9	798,72	45,07	1.4310	56,1 \| 62,3 \| 44,2 \| 61,9
T-19135L	15	15	825,31	113,04	1.4310	48,1 \| 64,8 \| 54,0 \| 25,5
T-16806L	11,5	12,38	1041,37	49,83	1.4310	65,1 \| 70,0 \| 52,2 \| 73,0
T-16802L	11,5	7,88	1041,37	27,69	1.4310	60,1 \| 65,3 \| 38,8 \| 76,1
T-19206L	10	26,25	1422,19	85,84	1.4310	73,1 \| 83,3 \| 78,2 \| 57,9
T-19202L	10	13,75	1422,19	40,66	1.4310	68,9 \| 70,1 \| 54,7 \| 81,9
T-19226L	13,5	26,25	1481,57	105,66	1.4310	68,2 \| 85,2 \| 70,4 \| 49,0
T-19222L	13,5	13,75	1481,57	54,23	1.4310	77,2 \| 72,0 \| 64,2 \| 95,4
T-19246L	17,5	26,25	1524,2	147,07	1.4310	58,3 \| 78,4 \| 60,3 \| 36,2
T-16906L	11,5	15,4	1888,38	39,19	1.4310	67,5 \| 79,4 \| 63,7 \| 59,4
T-16902L	11,5	9,8	1888,38	21,77	1.4310	53,2 \| 73,4 \| 53,1 \| 33,0
T-19306L	12	31,5	2364,22	82,57	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19326L	16	31,5	2459,2	108,73	1.4310	85,6 \| 91,7 \| 86,0 \| 79,0
T-19346L	21	31,5	2533,79	141,5	1.4310	74,7 \| 85,7 \| 75,8 \| 62,5
T-17006L	12,5	17,6	2709,97	36,19	1.4310	61,9 \| 81,9 \| 65,5 \| 38,2
T-17002L	12,5	11,2	2709,97	20,11	1.4310	50,7 \| 75,1 \| 55,8 \| 21,2
T-19406L	12,4	37,8	3909,65	70,3	1.4310	70,7 \| 87,8 \| 72,8 \| 51,5
T-19402L	12,4	19,8	3909,65	33,31	1.4310	51,9 \| 81,0 \| 50,4 \| 24,4
T-19426L	17,4	37,8	4113,81	96,96	1.4310	72,4 \| 78,5 \| 71,3 \| 67,5
T-19502L	17,5	22	5491,74	41,2	1.4310	46,4 \| 71,1 \| 46,5 \| 21,5
T-19506L	17,5	42	5491,74	86,98	1.4310	62,4 \| 72,9 \| 69,0 \| 45,3
T-19807L	20	27,5	9706,06	34,63	1.4310	37,5 \| 69,1 \| 33,1 \| 10,2

Hasonló fémrugók száma: 24

Vámtarifaszám: 73202089; Torziós rugó T-19306L

Származási ország: DE, German; Torziós rugó T-19306L
