Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

árlépcsők - Torziós rugó T-19226L

mennyiség	egységár (EUR)
1	5,4200 EUR
2	3,8200 EUR
3	3,6400 EUR
7	2,6600 EUR
17	1,3800 EUR
37	1,0200 EUR
75	0,8900 EUR
125	0,5823 EUR
175	0,5445 EUR
250	0,4945 EUR
350	0,4610 EUR
450	0,4169 EUR

Torziós rugó Vétel

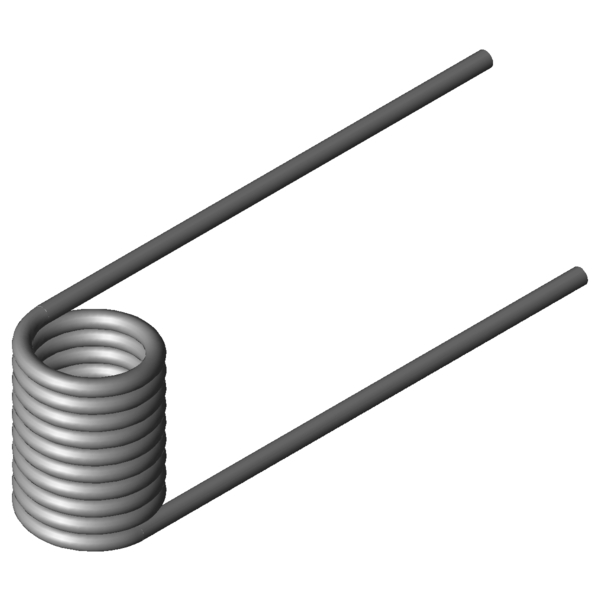

Termékkép Torziós rugó T-19226L

mennyiség:mennyiség: Hozzáadás a kosárhoz

műszaki adatok - Torziós rugó T-19226L

képlet karakterek	érték	egység	Leírás
Anyag	1.4310	-	Alapanyag fajtája
Tekercselési irány	bal	-	Tekercselési irány bal vagy jobb
Szárállás (terhelés nélkül)	180	fok	Szárállás (terhelés nélkül)
alpha1		fok	Az előfeszített rugó forgásszöge
F1		N	Előfeszített rugó által kifejtett rugóerő
M1		Nmm	Az előfeszített rugó által kifejtett nyomaték
alpha2		fok	A megfeszített rugó forgásszöge
F2		N	Feszített rugó által kifejtett rugóerő
M2		Nmm	A megfeszített rugó által kifejtett nyomaték
alphah		fok	Munkavégzési forgásszög
d	2,5	mm	Huzalkeresztmetszet
Di	13,5	mm	Tekervény belső átmérője
Dd		mm	Tüskeátmérő
LsH		mm	Az emelőkar szárhossza
LsR		mm	A nyugvó kar szárhossza
Lk0	26,25	mm	A rugótest hossza
Ls	75	mm	Szárhosszak
RH		mm	A rugótest távolsága az emelőkar erőbevezető pontjától
Mntol	420,98	Nmm	(+/-) Tolerance maximum torque
Mn	1481,57	Nmm	A rugó által kifejtett legnagyobb nyomaték
alphan	105,66	fok	A rugó legnagyobb forgásszöge
nt	9,5	Darab	Tekervények száma
Ddmax	12,1	mm	Legnagyobb lehetséges tüskeátmérő
Ddmin	10,8	mm	Legkisebb lehetséges tüskeátmérő
Ditol	0,34	mm	(+/-) tolerance of inner coil diameter
Gew	24,2822	g	A termék tömege
PG	L	-	A cikk árcsoportja

Műszaki rajz Torziós rugó

Adatlap Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

Adatlap pdf fájl letöltése

Fémrugó jellemző Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

Fémrugó jellemző pdf fájl letöltése

CAD adatok Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

CAD modellek letöltés: step, stl, iges ...

erő-út-számítás Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

erő-út-számítás Torziós rugó T-19226L

Érdeklődési képlet Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

Érdeklődési képlet Torziós rugó T-19226L

Hasonló torziós rugók a Torziós rugó T-19226L: Rozsdamentes acél Ø 2,5 x 13,5 x 75 mm / 180°

A hasonló torziós rugókat összehasonlítás céljából felsoroljuk. Ezek anyagukban, fő méretekben és terhelésben különböznek a jelenlegi rugótól.

Hasonló torziós rugók eltérő teherhordó konfigurációval

A következő torziós rugók terhelési besorolásukat tekintve eltérnek a jelenlegi rugóktól.

Prioritás

cikkszám	Di (mm)	Lk0 (mm)	Mn (Nmm)	alphan (fok)	Anyag	Hasonlóság in % Átfogó \| Geometrie \| Terhelés \| Merevség
T-18735L	14,25	9,38	226,96	185,73	1.4310	35,0 \| 60,2 \| 36,1 \| 8,7
T-16734L	12,6	10,5	289,84	136,09	1.4310	42,3 \| 63,1 \| 48,6 \| 15,2
T-18835L	11,9	12	441,52	117,28	1.4310	50,9 \| 66,0 \| 59,9 \| 26,8
T-18860L	14,4	12	449,91	141,55	1.4310	47,7 \| 67,8 \| 52,5 \| 22,7
T-18922L	13,5	13,5	572,76	107,55	1.4310	60,3 \| 74,5 \| 68,5 \| 38,0
T-18918L	13,5	8,1	572,76	57,91	1.4310	61,6 \| 67,6 \| 46,7 \| 70,5
T-18934L	16	13,5	581,21	126,97	1.4310	54,4 \| 69,3 \| 61,2 \| 32,6
T-19110L	11	15	798,72	83,67	1.4310	69,2 \| 72,9 \| 66,5 \| 68,1
T-19135L	15	15	825,31	113,04	1.4310	67,5 \| 75,7 \| 74,6 \| 52,1
T-16806L	11,5	12,38	1041,37	49,83	1.4310	66,6 \| 74,1 \| 58,7 \| 67,1
T-16816L	15,5	12,38	1076,95	66,53	1.4310	76,4 \| 74,8 \| 67,8 \| 86,6
T-19206L	10	26,25	1422,19	85,84	1.4310	88,2 \| 91,4 \| 88,6 \| 84,6
T-19226L	13,5	26,25	1481,57	105,66	1.4310	100,0 \| 100,0 \| 100,0 \| 100,0
T-19246L	17,5	26,25	1524,2	147,07	1.4310	83,6 \| 92,4 \| 84,5 \| 73,9
T-19266L	22,5	26,25	1558,44	187,94	1.4310	73,8 \| 86,7 \| 75,6 \| 59,1
T-16906L	11,5	15,4	1888,38	39,19	1.4310	54,9 \| 77,7 \| 57,8 \| 29,1
T-16916L	15,5	15,4	1965,24	52,19	1.4310	59,3 \| 78,3 \| 62,4 \| 37,2
T-19306L	12	31,5	2364,22	82,57	1.4310	68,2 \| 85,2 \| 70,4 \| 49,0
T-19302L	12	16,5	2364,22	39,15	1.4310	50,5 \| 78,4 \| 49,9 \| 23,2
T-19326L	16	31,5	2459,2	108,73	1.4310	74,8 \| 83,7 \| 78,7 \| 62,0
T-19322L	16	16,5	2459,2	51,53	1.4310	53,6 \| 76,9 \| 54,5 \| 29,4
T-17006L	12,5	17,6	2709,97	36,19	1.4310	47,5 \| 79,3 \| 44,5 \| 18,7
T-17002L	12,5	11,2	2709,97	20,11	1.4310	39,5 \| 71,1 \| 36,9 \| 10,4
T-17016L	17	17,6	2827,78	48,59	1.4310	49,4 \| 74,9 \| 49,2 \| 24,1
T-19402L	12,4	19,8	3909,65	33,31	1.4310	41,9 \| 78,9 \| 34,7 \| 11,9
T-19406L	12,4	37,8	3909,65	70,3	1.4310	51,4 \| 76,9 \| 52,2 \| 25,2
T-19422L	17,4	19,8	4113,81	45,98	1.4310	43,2 \| 74,2 \| 39,8 \| 15,7
T-19502L	17,5	22	5491,74	41,2	1.4310	39,3 \| 74,5 \| 33,0 \| 10,5

Hasonló fémrugók száma: 27

Vámtarifaszám: 73202089; Torziós rugó T-19226L

Származási ország: DE, German; Torziós rugó T-19226L
