Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Prezzi a scalare - Molla di compressione VD-364J-20

Quantità	Prezzo singolo [EUR]
1	13,3600 EUR
2	10,6400 EUR
3	6,1500 EUR
7	4,0000 EUR
17	2,6100 EUR
37	2,2000 EUR
75	2,1400 EUR
125	2,1400 EUR
175	2,1400 EUR
250	2,1400 EUR
350	2,1400 EUR

Molla di compressione Acquistare

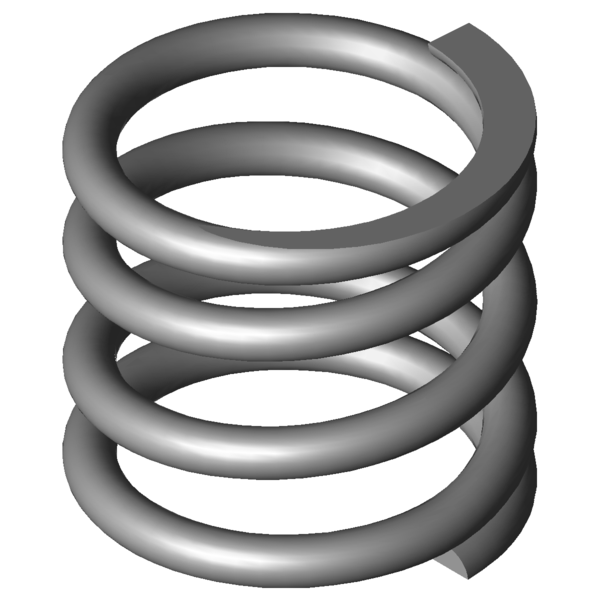

Immagine del prodotto Molla di compressione VD-364J-20

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-364J-20

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	5,5	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	42,5	mm	Diametro medio delle spire
De	48	mm	Diametro esterno delle spire
Dd	36,2	mm	Diametro maggiore della spina
Dh	48,9	mm	Diametro minore del cono
L0	45	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	892,36	N	Allungamento sotto carico massimo statico
Ln	25,75	mm	Lunghezza minima a carico statico
sn	19,25	mm	Escursione elastica massima a carico statico
Fndyn	836,733	N	Allungamento sotto carico massimo dinamico
Lndyn	26,95	mm	Lunghezza minima a carico dinamico
shdyn	4,5	mm	Escursione elastica massima a carico dinamico
S	17,556	mm	Passo della molla (da centro spira a centro spira)
n	2,25	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	46,356	N/mm	Costante della molla
Gew	106,5672	g	Peso dell’articolo
Fntol	70,2	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	69,4	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,3	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AF	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

calcolo del percorso della forza Molla di compressione VD-364J-20

Modulo di richiesta Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Modulo di richiesta Molla di compressione VD-364J-20

Molle di compressione simili per Molla di compressione VD-364J-20 Acciaio inossidabile Ø 5,5 x 42,5 x 45 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364J-20	1.4310	5,5	48	45	892,36	25,75	19,25	2,25	46,356	100,0 \| 100,0 \| 100,0 \| 100,0
D-364J-20	EN 10270-1	5,5	48	45	1100,49	24,61	20,39	2,25	53,972	91,2 \| 100,0 \| 87,7 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-263D-11	42	33	0,591	1.4310	5,527	23,65	9,35	30,9 \| 66,9 \| 24,6 \| 1,3
VD-263VH	46	60	1,846	1.4310	85,355	13,75	46,25	33,9 \| 72,1 \| 25,6 \| 4,0
VD-268B	31	45	4,219	1.4310	120,943	16,33	28,67	39,8 \| 70,0 \| 40,3 \| 9,1
VD-289C-06	48	48	4,535	1.4310	143,129	16,44	31,56	44,1 \| 84,0 \| 38,5 \| 9,8
VD-263Z-10	34,5	44	4,636	1.4310	145,568	12,6	31,4	40,2 \| 71,7 \| 38,8 \| 10,0
VD-288Z-20	33	48,3	7,5	1.4310	218,813	19,13	29,18	44,5 \| 72,2 \| 45,2 \| 16,2
VD-298B	33	43	9,906	1.4310	226,081	20,18	22,82	50,1 \| 74,2 \| 54,8 \| 21,4
VD-339J-20	58	50	10,414	1.4310	288,466	22,3	27,7	52,7 \| 84,9 \| 50,9 \| 22,5
VD-349A-02	50	50	18,466	1.4310	379,471	29,45	20,55	66,7 \| 92,3 \| 68,1 \| 39,8
VD-324A	36	41	19,531	1.4310	317,5	24,74	16,26	60,6 \| 79,6 \| 60,0 \| 42,1
VD-339N-03	41	52	21,082	1.4310	508,076	27,9	24,1	66,2 \| 84,6 \| 68,4 \| 45,5
VD-364R-40	54	38	21,685	1.4310	66,005	34,96	3,04	49,6 \| 90,5 \| 11,6 \| 46,8
VD-364J-01	56	53	27,631	1.4310	740,52	26,2	26,8	75,7 \| 90,2 \| 77,4 \| 59,6
VD-339N-02	41	35	32,794	1.4310	452,56	21,2	13,8	71,2 \| 81,7 \| 61,2 \| 70,7
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	100,0 \| 100,0 \| 100,0 \| 100,0
VD-354B	37	43	47,684	1.4310	604,382	30,33	12,67	83,9 \| 87,8 \| 66,8 \| 97,2
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	91,5 \| 85,4 \| 91,8 \| 97,2
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	71,7 \| 93,6 \| 29,9 \| 91,6
VD-359A-01	34	48	56,058	1.4310	840,347	33,01	14,99	84,6 \| 85,2 \| 86,0 \| 82,7
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	73,9 \| 93,2 \| 53,3 \| 75,3
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	79,7 \| 86,3 \| 77,4 \| 75,3
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	83,2 \| 95,1 \| 84,0 \| 70,4
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	81,2 \| 90,6 \| 83,5 \| 69,6
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	73,4 \| 88,1 \| 76,3 \| 55,7
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	71,5 \| 89,6 \| 73,6 \| 51,4
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	62,1 \| 85,7 \| 62,1 \| 38,6
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	59,0 \| 81,5 \| 59,9 \| 35,8
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	56,9 \| 83,9 \| 55,7 \| 31,0
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	47,9 \| 80,4 \| 45,6 \| 17,8
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	45,1 \| 80,9 \| 39,2 \| 15,2

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-364J-20

Paese d'origine: DE, German; Molla di compressione VD-364J-20
