Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Prezzi a scalare - Molla di compressione VD-409AA

Quantità	Prezzo singolo [EUR]
1	14,5700 EUR
2	11,6100 EUR
3	7,2800 EUR
7	5,4200 EUR
17	3,8200 EUR
37	3,3100 EUR
75	3,2400 EUR
125	3,2400 EUR
175	3,2400 EUR
250	3,2400 EUR
350	3,2400 EUR

Molla di compressione Acquistare

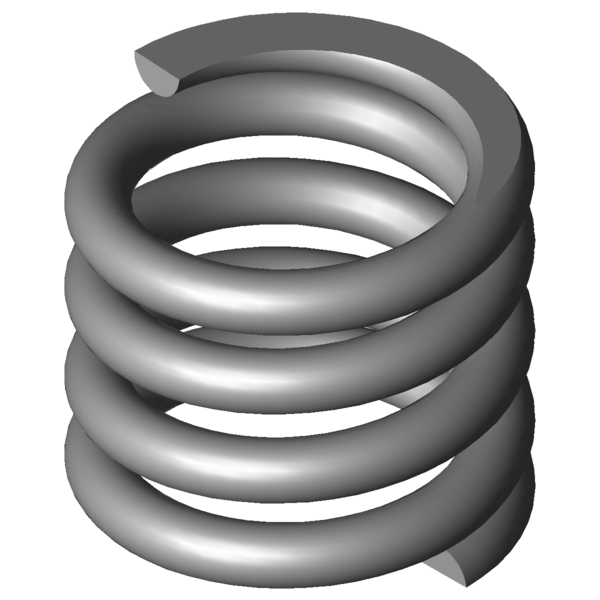

Immagine del prodotto Molla di compressione VD-409AA

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-409AA

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	48	mm	Diametro medio delle spire
De	56	mm	Diametro esterno delle spire
Dd	38,4	mm	Diametro maggiore della spina
Dh	57,4	mm	Diametro minore del cono
L0	50	mm	Lunghezza della molla non caricata
Lk		mm	Lunghezza libera di flessione
Fn	1415,556	N	Allungamento sotto carico massimo statico
Ln	39,08	mm	Lunghezza minima a carico statico
sn	10,92	mm	Escursione elastica massima a carico statico
Fndyn	1215,926	N	Allungamento sotto carico massimo dinamico
Lndyn	40,62	mm	Lunghezza minima a carico dinamico
shdyn	6,6	mm	Escursione elastica massima a carico dinamico
S	16,8	mm	Passo della molla (da centro spira a centro spira)
n	2,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	129,63	N/mm	Costante della molla
Gew	269,6211	g	Peso dell’articolo
Fntol	186	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	183	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	0,6	mm	(+/-) Tolleranza del diametro delle spire
L0tol	1,07	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#AL	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

calcolo del percorso della forza Molla di compressione VD-409AA

Modulo di richiesta Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Modulo di richiesta Molla di compressione VD-409AA

Molle di compressione simili per Molla di compressione VD-409AA Acciaio inossidabile Ø 8 x 48 x 50 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-409AA	1.4310	8	56	50	1415,556	39,08	10,92	2,5	129,63	100,0 \| 100,0 \| 100,0 \| 100,0
D-409AA	EN 10270-1	8	56	50	1648,111	39,08	10,92	2,5	150,926	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364J-21	48	63	29,801	1.4310	865,705	33,95	29,05	50,1 \| 77,9 \| 49,4 \| 23,0
VD-374B	56,3	64	31,506	1.4310	789,591	38,94	25,06	53,1 \| 85,4 \| 49,7 \| 24,3
VD-364J-20	48	45	46,356	1.4310	892,36	25,75	19,25	59,0 \| 81,5 \| 59,9 \| 35,8
VD-355	37	51	47,684	1.4310	985,851	30,33	20,67	57,9 \| 75,5 \| 61,2 \| 36,8
VD-364R-80	46	42	50,625	1.4310	278,438	36,5	5,5	51,5 \| 80,4 \| 35,0 \| 39,1
VD-379B	46,3	47	61,535	1.4310	542,226	38,19	8,81	64,0 \| 85,1 \| 59,5 \| 47,5
VD-380	46,3	60	61,535	1.4310	1342,181	38,19	21,81	67,2 \| 81,6 \| 72,4 \| 47,5
VD-364J-08	42	44	65,863	1.4310	1116,375	27,05	16,95	66,6 \| 77,3 \| 71,6 \| 50,8
VD-364K	38	48,6	66,641	1.4310	1027,386	33,18	15,42	67,0 \| 77,9 \| 71,7 \| 51,4
VD-389K	50	62,3	75,496	1.4310	1507,155	42,34	19,96	72,7 \| 85,7 \| 74,3 \| 58,2
VD-404A	58	68	81,92	1.4310	1602,304	48,44	19,56	75,1 \| 90,0 \| 72,1 \| 63,2
VD-364R-02	39	51	83,257	1.4310	1476,864	33,26	17,74	74,3 \| 80,1 \| 78,7 \| 64,2
VD-364R-90	39	47	90,158	1.4310	986,968	36,05	10,95	77,9 \| 79,5 \| 84,7 \| 69,5
VD-385	38,3	50	120,186	1.4310	1477,281	37,71	12,29	89,1 \| 82,4 \| 92,3 \| 92,7
VD-409AA	56	50	129,63	1.4310	1415,556	39,08	10,92	100,0 \| 100,0 \| 100,0 \| 100,0
VD-389A-02	39	51	149,497	1.4310	1642,595	40,01	10,99	87,8 \| 83,8 \| 92,8 \| 86,7
VD-414AA	42	53	260,533	1.4310	1417,659	47,56	5,44	71,5 \| 89,8 \| 74,8 \| 49,7
VD-389O	34	48,3	304,959	1.4310	2074,71	41,5	6,8	63,1 \| 81,6 \| 65,3 \| 42,5

Numero di molle metalliche simili: 17

Numero della tariffa doganale: 73202081; Molla di compressione VD-409AA

Paese d'origine: DE, German; Molla di compressione VD-409AA
