Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Prezzi a scalare - Molla di compressione VD-394

Quantità	Prezzo singolo [EUR]
1	56,6900 EUR
2	45,1600 EUR
3	43,4800 EUR
7	39,3200 EUR
17	36,2500 EUR
37	33,7800 EUR
75	33,0100 EUR
125	33,0100 EUR
175	33,0100 EUR
250	33,0100 EUR
350	33,0100 EUR

Molla di compressione Acquistare

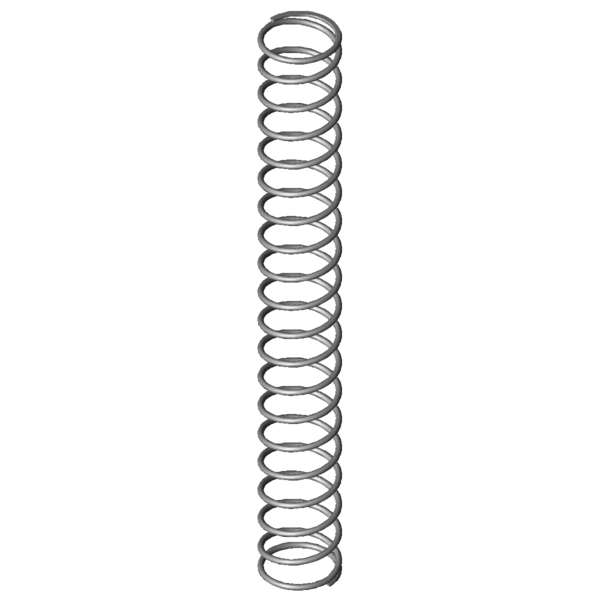

Immagine del prodotto Molla di compressione VD-394

Quantità:Quantità: Aggiungere al carrello della spesa

Dati tecnici - Molla di compressione VD-394

Simboli	Valore	Unità	Descrizione
Tipo di materiale	1.4310	-	Tipo di materiale
Condizione delle estremità della molla	Piana e spianata	-	Condizione delle estremità della molla
F1		N	Forza della molla precaricata
L1		mm	Lunghezza della molla precaricata
s1		mm	Sezione della molla precaricata
F2		N	Forza della molla caricata
L2		mm	Lunghezza della molla caricata
s2		mm	Sezione della molla caricata
d	8	mm	Diametro del filo
Di		mm	Diametro interno della spira
D	100	mm	Diametro medio delle spire
De	108	mm	Diametro esterno delle spire
Dd	89	mm	Diametro maggiore della spina
Dh	111	mm	Diametro minore del cono
L0	835	mm	Lunghezza della molla non caricata
Lk	687,22	mm	Lunghezza libera di flessione
Fn	1204,054	N	Allungamento sotto carico massimo statico
Ln	213,49	mm	Lunghezza minima a carico statico
sn	621,51	mm	Escursione elastica massima a carico statico
Fndyn	1156,102	N	Allungamento sotto carico massimo dinamico
Lndyn	238,24	mm	Lunghezza minima a carico dinamico
shdyn	118,73	mm	Escursione elastica massima a carico dinamico
S	44,703	mm	Passo della molla (da centro spira a centro spira)
n	18,5	pezzo	Numero di spire elastiche
nt		pezzo	Numero di spire totali
R	1,937	N/mm	Costante della molla
Gew	2558,9042	g	Peso dell’articolo
Fntol	64,6	N	(+/-) Tolleranza allungamento sotto carico massimo statico
Fndtol	63,8	N	(+/-) Tolleranza allungamento sotto carico massimo dinamico
Detol	1,5	mm	(+/-) Tolleranza del diametro delle spire
L0tol	19,35	mm	(+/-) Tolleranza lunghezza molla non caricata
PG	#BG	-	Gruppo di prezzo di questo articolo
F1tol		N	(+/-) Tolleranza forza della molla precaricata
F2tol		N	(+/-) Tolleranza forza della molla caricata

Disegno tecnico Molla di compressione

Scheda dati Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Scheda dati scarica il file pdf

Caratteristica della molla metallica Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Caratteristica della molla metallica scarica il file pdf

Dati CAD Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Modelli CAD scarica: step, stl, iges ...

calcolo del percorso della forza Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

calcolo del percorso della forza Molla di compressione VD-394

Modulo di richiesta Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Modulo di richiesta Molla di compressione VD-394

Molle di compressione simili per Molla di compressione VD-394 Acciaio inossidabile Ø 8 x 100 x 835 mm

Molle di compressione simili sono elencate per confronto. Queste differiscono dall'attuale molla in termini di materiale, dimensioni principali e carico.

Molle di compressione simili realizzate con materiale diverso

Le seguenti molle a compressione differiscono dalla molla attuale solo per il materiale.

numero dell'articolo	Materiale	d (mm)	De (mm)	L0 (mm)	Fn (N)	Ln (mm)	sn (mm)	n (pezzo)	R (N/mm)	Somiglianza in %: Complessivamente \| Geometrie \| Carico \| Rigidità
VD-394	1.4310	8	108	835	1204,054	213,49	621,51	18,5	1,937	100,0 \| 100,0 \| 100,0 \| 100,0
D-394	EN 10270-1	8	108	835	1401,863	213,49	621,51	18,5	2,256	92,9 \| 100,0 \| 92,9 \| 85,9

Numero di molle metalliche simili: 2

Molle di compressione simili con una diversa configurazione di carico

Le seguenti molle di compressione differiscono dalla molla attuale in termini di coefficienti di carico.

Priorità

numero dell'articolo	De (mm)	L0 (mm)	R (N/mm)	Materiale	Fn (N)	Ln (mm)	sn (mm)	Somiglianza in % Complessivamente \| Geometrie \| Carico \| Rigidità
VD-364R-53	115	725	0,649	1.4310	378,674	141,2	583,8	60,5 \| 85,2 \| 62,7 \| 33,5
VD-339J	75	615	0,661	1.4310	332,691	111,4	503,6	51,6 \| 66,4 \| 54,3 \| 34,1
VD-339Z	85	691	0,689	1.4310	390,027	125,01	565,99	57,3 \| 74,7 \| 61,7 \| 35,6
VD-364E	95	763	0,721	1.4310	449,879	138,64	624,36	62,8 \| 82,7 \| 68,5 \| 37,2
VD-364V	105	798	0,925	1.4310	593,806	155,97	642,03	70,4 \| 90,5 \| 73,1 \| 47,7
VD-389E	120	908	0,939	1.4310	687,838	175,76	732,24	69,8 \| 89,8 \| 71,0 \| 48,5
VD-364R-52	115	465	1,03	1.4310	382,871	93,35	371,65	57,9 \| 74,9 \| 45,8 \| 53,2
VD-364D	95	472	1,176	1.4310	449,993	89,23	382,77	60,4 \| 71,1 \| 49,5 \| 60,7
VD-369A	86,3	720	1,197	1.4310	618,824	202,81	517,19	70,2 \| 81,6 \| 67,3 \| 61,8
VD-369	86,3	720	1,455	1.4310	801,833	169	551	78,1 \| 81,6 \| 77,6 \| 75,1
VD-368A	86,3	490	1,455	1.4310	467,132	169	321	64,3 \| 72,4 \| 45,2 \| 75,1
VD-364U	105	494	1,509	1.4310	593,845	100,47	393,53	70,9 \| 78,4 \| 56,3 \| 77,9
VD-389D	120	562	1,533	1.4310	687,936	113,14	448,86	75,1 \| 81,6 \| 64,7 \| 79,1
VD-389E-16	105	500	1,786	1.4310	649,643	136,2	363,8	76,7 \| 81,5 \| 56,2 \| 92,2
VD-394	108	835	1,937	1.4310	1204,054	213,49	621,51	100,0 \| 100,0 \| 100,0 \| 100,0
VD-368	86,3	490	2,154	1.4310	800,599	118,27	371,73	75,2 \| 72,4 \| 63,2 \| 90,0
VD-414C	150	658	2,156	1.4310	1109,069	143,53	514,47	85,7 \| 79,9 \| 87,4 \| 89,9
VD-419	135	1015	2,422	1.4310	1811,714	266,86	748,14	78,5 \| 80,8 \| 74,8 \| 80,0
VD-389E-14	105	350	2,626	1.4310	664,391	97	253	65,8 \| 75,5 \| 47,9 \| 73,8
VD-393A	108	630	2,655	1.4310	1247,464	160,11	469,89	83,6 \| 91,8 \| 86,1 \| 73,0
VD-393	108	570	2,867	1.4310	1205,837	149,44	420,56	80,2 \| 89,4 \| 83,8 \| 67,6
VD-418	135	690	3,584	1.4310	1803,48	186,8	503,2	69,6 \| 80,9 \| 73,9 \| 54,1
VD-399	88	600	3,784	1.4310	1509,73	201	399	69,2 \| 84,4 \| 72,0 \| 51,2
VD-394D	98	400	3,933	1.4310	1002,93	145	255	63,7 \| 79,5 \| 62,2 \| 49,3
VD-414D-26	120	460	3,998	1.4310	1264,9	143,6	316,4	66,5 \| 78,0 \| 73,0 \| 48,5
VD-392	108	390	4,216	1.4310	1194,368	106,74	283,26	66,9 \| 82,2 \| 72,4 \| 45,9
VD-424	110	730	4,73	1.4310	2264,358	251,25	478,75	64,9 \| 88,5 \| 65,1 \| 41,0
VD-414H	100	531	4,915	1.4310	1662,039	192,84	338,16	61,5 \| 81,7 \| 63,4 \| 39,4
VD-423	110	500	7	1.4310	2266,25	176,25	323,75	53,2 \| 79,4 \| 52,6 \| 27,7
VD-429	90	540	9,238	1.4310	2759,686	241,26	298,74	47,6 \| 76,0 \| 45,8 \| 21,0

Numero di molle metalliche simili: 29

Numero della tariffa doganale: 73202081; Molla di compressione VD-394

Paese d'origine: DE, German; Molla di compressione VD-394

Immagine del prodotto - Molle a compressione VD-394

QR-Code: Molla di compressione VD-394

QR-Code - Molle a compressione - VD-394 | https://www.federnshop.com/it/prodotti/molle-a-compressione/vd-394.html
